Верхний стрела — HITACHI SCX800-2

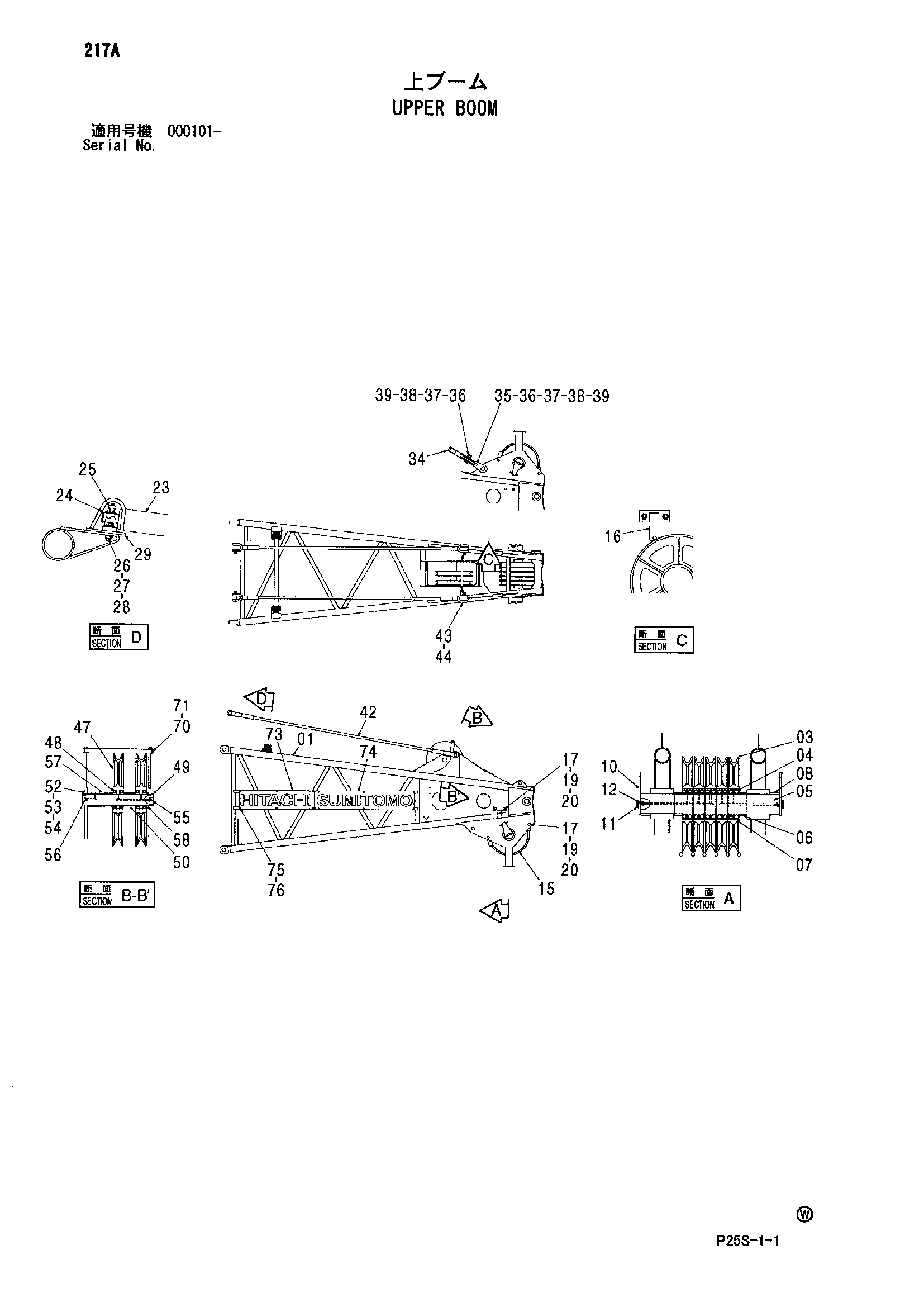

Заводская схема «Верхний стрела» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5010238	Стрела TOP	1
03	2051674	Канатный блок	5
04	4162527	Шариковый подшипник	10
05	3103014	Мост	1
06	4334662	Проставка	2
07	4216854	Проставка	4
08	4624744	Проставка	2
10	4369747	Ограничитель	2
11	J271225	Болт с шайбой	4
11A	J901225	Болт	1
11B	J222012	Шайба	1
12	J75481	Пресс-маслёнка	2
15	7049861	Направляющая каната	1
16	8103438	Направляющая каната	1
17	J922050	Болт	8
19	A590120	Плоская шайба	8
20	J951020	Гайка	8
21	M660020	U-образная гайка	4
23	9761988	Ролик	1
24	942517	Стопорное кольцо	2
25	4610814	Подшипник. блок	2
26	J901045	Болт	4
27	A590110	Плоская шайба	8
28	M660010	U-образная гайка	4
29	8096409	Кронштейн каток	2
34	3070315	Разъём канат	1
35	8061240	Тяга	1
36	4360239	Палец	2
37	4137247	Корончатая гайка	2
38	4114408	Шайба	2
39	A766063	Шплинт	2
42	8103436	Канат подвесной	2
43	4622540	Палец	4
44	A761063	Шплинт	4
47	3103000	Канатный блок	2
48	971541	Шариковый подшипник	4
49	4364162	Мост	1
50	4084147	Проставка	1
52	X4246	Стопорная пластина	1
53	J901225	Болт	2
54	A590912	Пружинная шайба	2
55	J75481	Пресс-маслёнка	1
56	94-2010	Пробка	1
57	4647762	Проставка	1
58	4657860	Проставка	1
70	4157542	Палец	1
71	A765040	Шплинт	2
73	3099959	Информационная табличка	2
74	3099874	Информационная табличка	2
75	J901025	Болт	24
76	M660010	U-образная гайка	24

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
