Слевинг рама — HITACHI SCX800-2

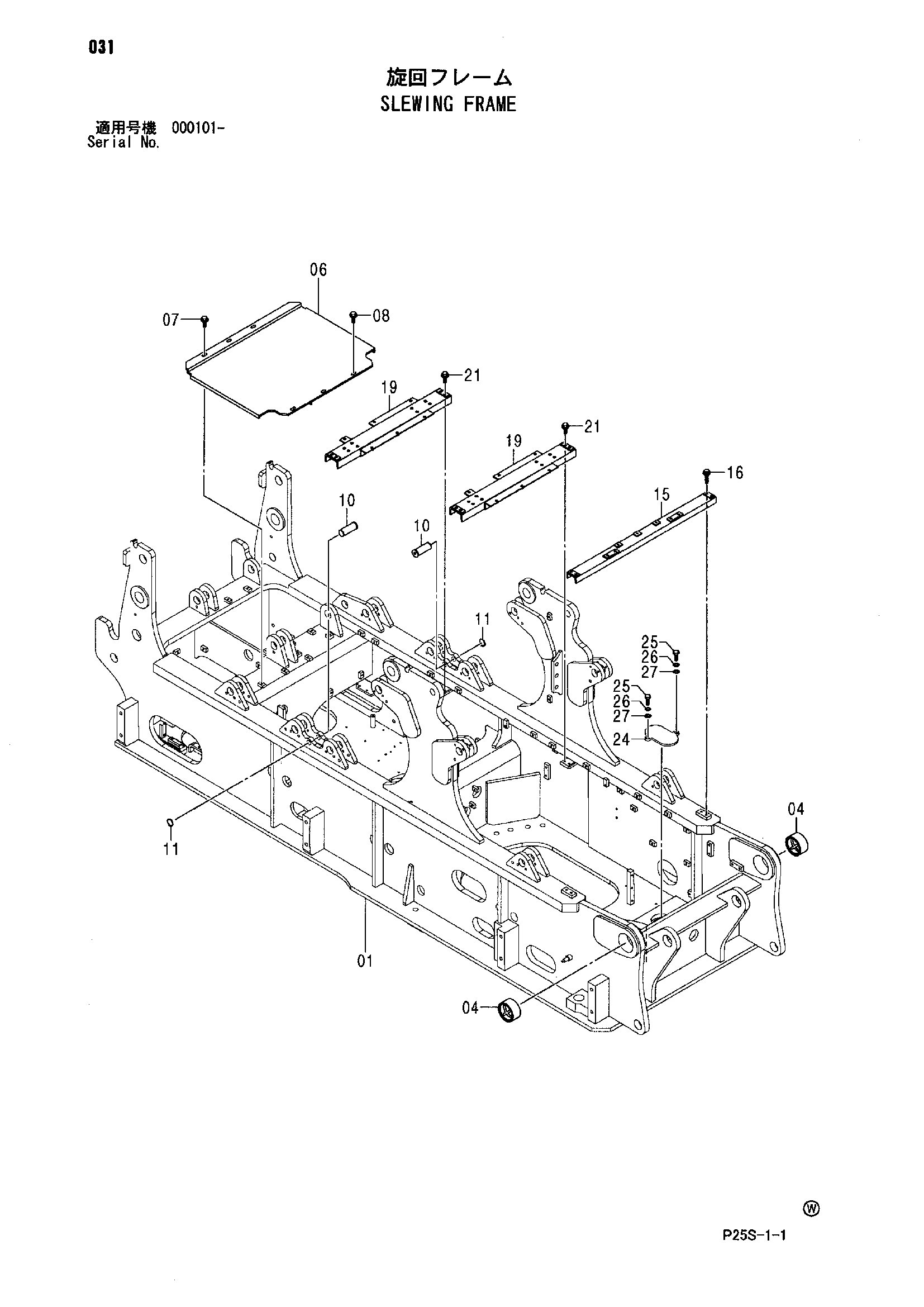

Заводская схема «Слевинг рама» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009635 | Рама основной | 1 |
| 04 | 4624811 | Втулка | 2 |
| 06 | 7051038 | Крышка | 1 |
| 07 | J271016 | Болт с шайбой | 3 |
| 07A | J901016 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271025 | Болт с шайбой | 1 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4625172 | Палец | 2 |
| 11 | 927488 | Стопорное кольцо | 2 |
| 15 | 8094592 | Кронштейн | 1 |
| 16 | J271265 | Болт с шайбой | 4 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 19 | 8097547 | Кронштейн | 2 |
| 21 | J271235 | Болт с шайбой | 8 |
| 21A | J901235 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 4628961 | Крышка | 1 |
| 25 | J901016 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 27 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
