Портал детали — HITACHI SCX800-2

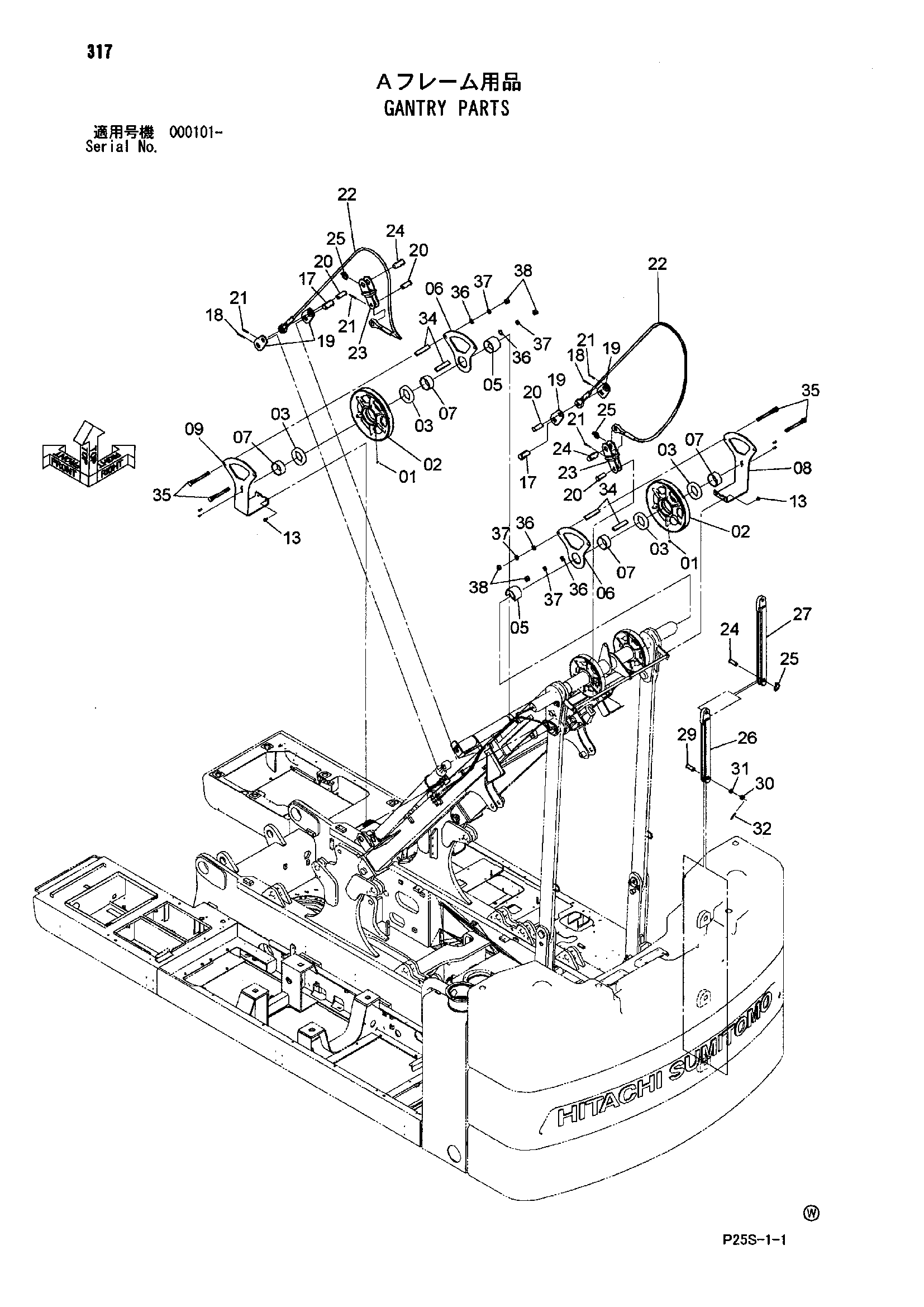

Заводская схема «Портал детали» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J75481 | Пресс-маслёнка | 2 |
| 02 | 3108573 | Канатный блок | 2 |
| 03 | 4122179 | Шариковый подшипник | 4 |
| 05 | 4640074 | Проставка | 2 |
| 06 | 3105848 | Пластина | 2 |
| 07 | 4640073 | Проставка | 4 |
| 08 | 3105849 | Правый кронштейн | 1 |
| 09 | 3105850 | Левый кронштейн | 1 |
| 13 | J271225 | Болт с шайбой | 4 |
| 13A | J901225 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 17 | 4632935 | Палец | 2 |
| 18 | A768071 | Шплинт | 2 |
| 19 | 9764730 | Тяга | 4 |
| 20 | 4624749 | Палец | 4 |
| 21 | A768056 | Шплинт | 4 |
| 22 | 8101524 | Канат подвесной | 2 |
| 23 | 8101523 | Кронштейн | 2 |
| 24 | 4640068 | Палец | 4 |
| 25 | 9700006 | Палец кольцо | 4 |
| 26 | 9764728 | Тяга | 2 |
| 27 | 9764729 | Тяга | 2 |
| 29 | 4360239 | Палец | 2 |
| 30 | 4137247 | Корончатая гайка | 2 |
| 31 | 4114408 | Шайба | 2 |
| 32 | A766063 | Шплинт | 2 |
| 34 | 4642236 | Проставка | 4 |
| 35 | J932416 | Болт | 4 |
| 36 | A590124 | Плоская шайба | 4 |
| 37 | J257224 | Пружинная шайба | 4 |
| 38 | J950024 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
