Пилотный детали (R-1) — HITACHI SCX800-2

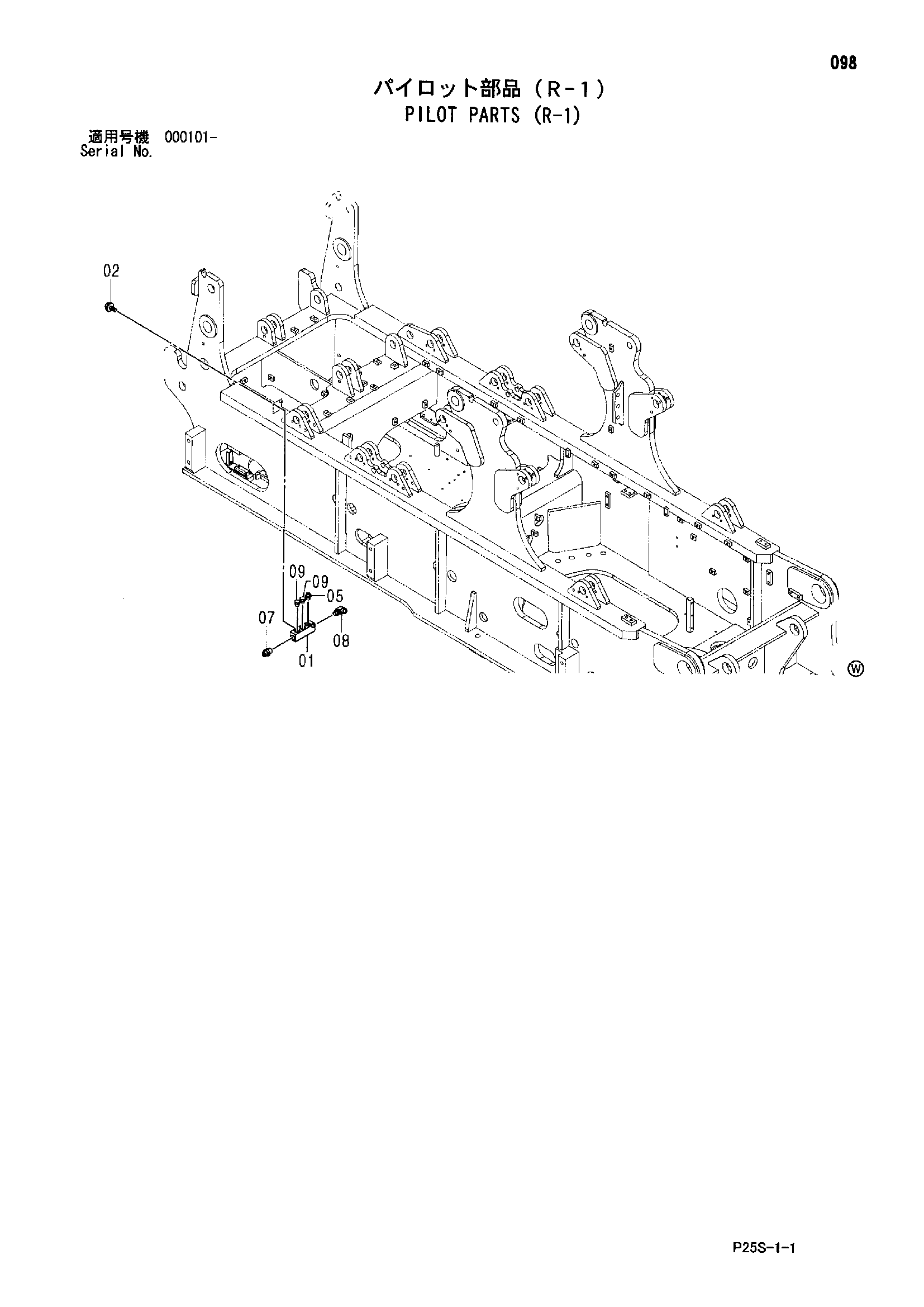

Заводская схема «Пилотный детали (R-1)» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3099768 | Коллектор | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | A853144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4197530 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A853346 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A885004 | Пробка | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
