Гидроцилиндр детали — HITACHI SCX800-2

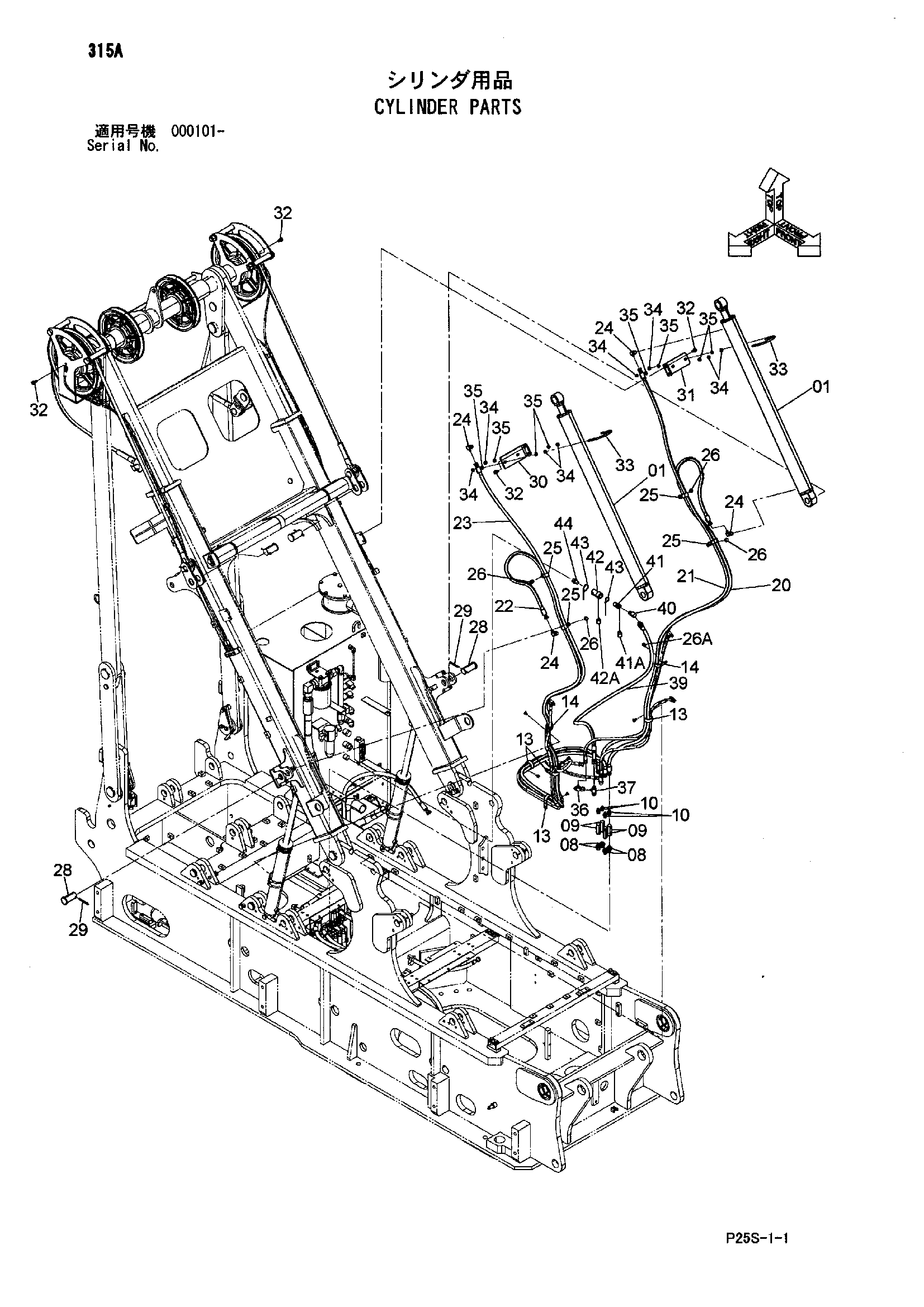

Заводская схема «Гидроцилиндр детали» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4638687 | Гидроцилиндр. масляный | 2 |
| 08 | 4229542 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 08B | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4605959 | Клапан словретур | 4 |
| 10 | A852133 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4190265 | Зажим | 4 |
| 14 | 4190291 | Зажим | 2 |
| 20 | 4640084 | Шланг | 1 |
| 21 | 4640086 | Шланг | 1 |
| 22 | 4640087 | Шланг | 1 |
| 23 | 4640088 | Шланг | 1 |
| 24 | A852333 | Угловой штуцер | 4 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4190266 | Зажим | 4 |
| 26 | J271016 | Болт с шайбой | 4 |
| 26A | J901016 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4632934 | Палец | 2 |
| 29 | A768063 | Шплинт | 2 |
| 30 | 4640071 | Правый кронштейн | 1 |
| 31 | 4640072 | Левый кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 4 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4202933 | U-образный болт | 2 |
| 34 | J950010 | Гайка | 8 |
| 35 | A590110 | Плоская шайба | 8 |
| 36 | 4246672 | Соединительный штуцер | 1 |
| 37 | 4234371 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4644504 | Шланг | 1 |
| 40 | 4154658 | Угловой штуцер | 1 |
| 41 | 4033129 | Самоуплотняющееся соединение | 1 |
| 41A | 4048090 | Пылезащитный колпачок | 1 |
| 42 | 4033130 | Самоуплотняющееся соединение | 1 |
| 42A | 4048091 | Пылезащитный колпачок | 1 |
| 43 | 4044883 | Хомут | 2 |
| 44 | 4217207 | Адаптер | 1 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
