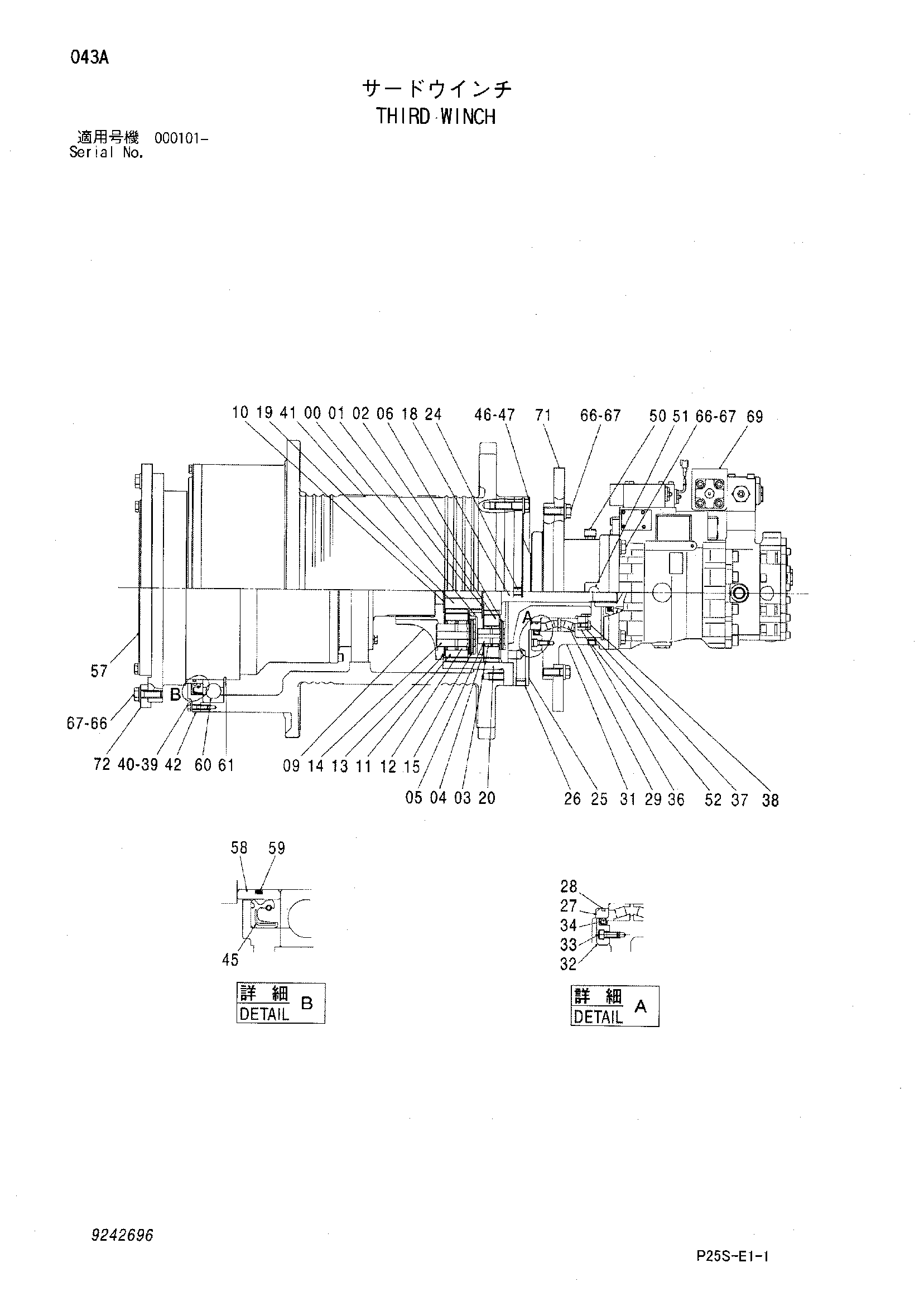

Третий лебёдка — HITACHI SCX800-2

Заводская схема «Третий лебёдка» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9242696	Лебёдка	1
00	1032416	Водило (1)	1
01	4181102	Проставка	1
02	3102726	Шестерня планетарй (1)	3
03	4452480	Игольчатый подшипник	6
04	4269295	Упорная пластина	6
05	4622922	Палец	3
06	986954	Пружинный штифт	3
09	1032413	Водило (2)	1
10	4453506	Проставка	1
11	3102730	Шестерня планетарй (2)	4
12	4192976	Игольчатый подшипник	8
13	4219595	Упорная пластина	8
14	4263903	Палец	4
15	4192021	Пружинный штифт	4
18	2051570	Вал проп.	1
19	3102733	Солнечная шестерня	1
20	2051577	Коронная шестерня	1
24	425176	Пробка	2
25	2051584	Крышка барабан	1
26	94-2014	Пробка	2
27	4603141	Втулка A	1
28	4153558	Уплотнительное кольцо	1
29	4603701	Роликовый подшипник	2
31	2049562	Педестал	1
32	3098444	Фиксатор A	1
33	J781230	Болт с внутренним шестигранником	8
34	4115839	Масляное уплотнение	1
36	4603924	Гайка	1
37	4603862	Стопорная пластина	1
38	J901220	Болт	2
39	J901245	Болт	18
40	A590112	Плоская шайба	18
41	0005171	Барабан	1
42	3098446	Фиксатор B	1
45	4613277	Масляное уплотнение	1
46	J932080	Болт	28
47	4018545	Шайба	28
50	989058	Сапун	1
51	971380	Указатель уровня	1
52	94-2013	Пробка	1
57	9241587	Тормоз блок	1
58	4603140	Втулка B	1
59	4601159	Уплотнительное кольцо	1
60	4484355	Шариковый подшипник	1
61	4603561	Стопорное кольцо	1
66	J932060	Болт	46
67	4018545	Шайба	46
69	4618317	Гидромотор плунжер	1
71	3103040	Правый кронштейн	1
72	3103046	Левый кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
