Электрооборудование (слевинг рама) — HITACHI SCX800-2

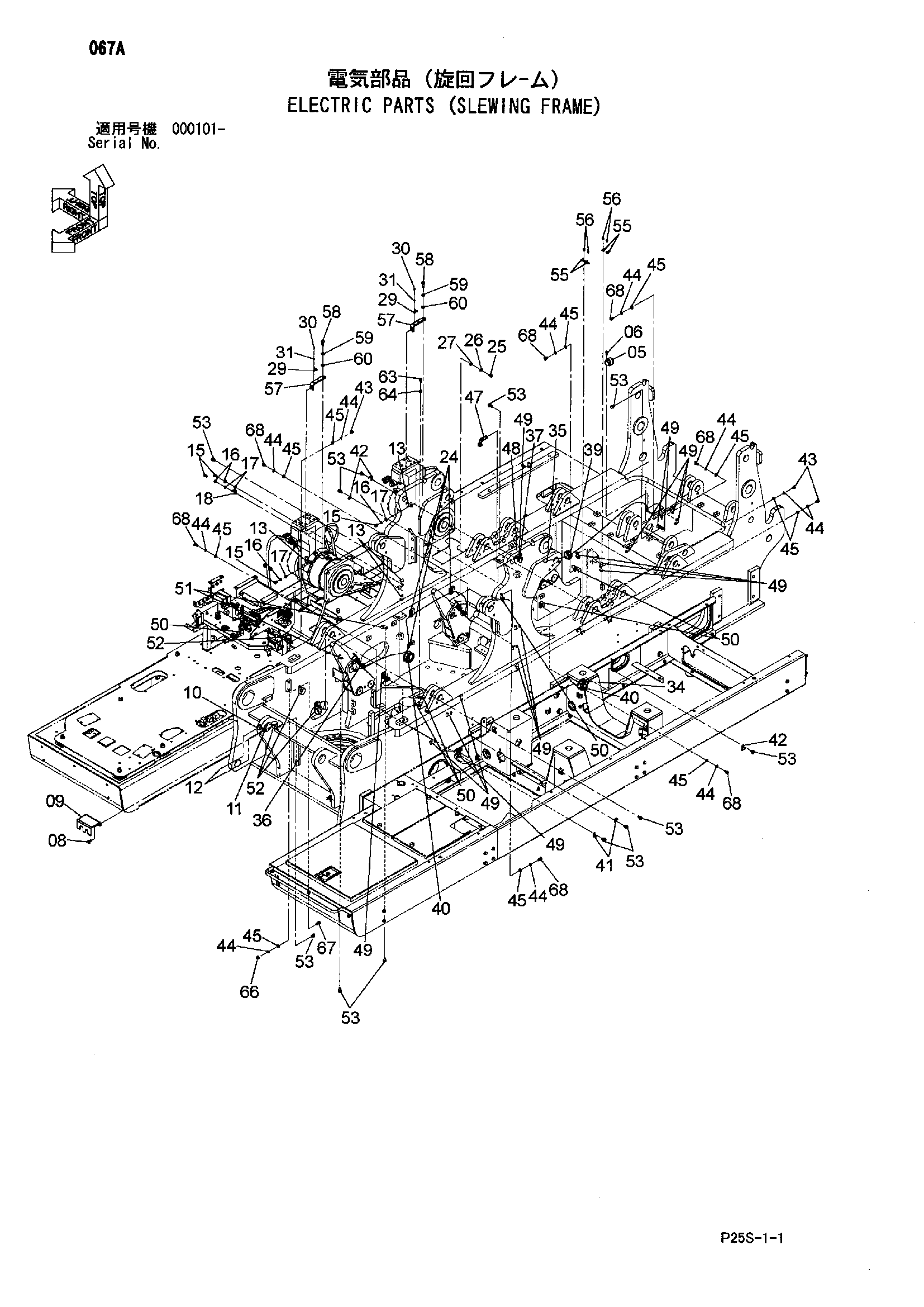

Заводская схема «Электрооборудование (слевинг рама)» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4363322 | Сигнализация | 1 |
| 06 | J260825 | Болт с шайбой | 1 |
| 06A | J900825 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 3107478 | Кронштейн | 1 |
| 10 | 4651119 | Жгут проводов | 1 |
| 11 | 4651126 | Жгут проводов | 1 |
| 12 | M430308 | Винт | 6 |
| 13 | 4190272 | Зажим | 4 |
| 15 | J901016 | Болт | 5 |
| 16 | A590910 | Пружинная шайба | 5 |
| 17 | A590110 | Плоская шайба | 5 |
| 18 | 4336875 | Кронштейн | 1 |
| 24 | 4190272 | Зажим | 3 |
| 25 | J901020 | Болт | 3 |
| 26 | A590910 | Пружинная шайба | 3 |
| 27 | A590110 | Плоская шайба | 3 |
| 29 | 4336874 | Кронштейн | 2 |
| 30 | M430613 | Винт | 2 |
| 31 | A590106 | Плоская шайба | 2 |
| 34 | 3103194 | Жгут проводов | 1 |
| 35 | 3101776 | Жгут проводов | 1 |
| 36 | 3101777 | Жгут проводов | 1 |
| 37 | 4617212 | Жгут проводов | 1 |
| 39 | 4200176 | Резиновая втулка | 1 |
| 40 | 4338858 | Резиновая втулка | 2 |
| 41 | 4257159 | Кронштейн | 2 |
| 42 | 4336875 | Кронштейн | 3 |
| 43 | J901016 | Болт | 3 |
| 44 | A590910 | Пружинная шайба | 15 |
| 45 | A590110 | Плоская шайба | 15 |
| 47 | 4620694 | Пробка | 1 |
| 48 | 4190273 | Зажим | 1 |
| 49 | 4190272 | Зажим | 17 |
| 50 | 4190253 | Зажим | 6 |
| 51 | 4190274 | Зажим | 2 |
| 52 | 4193848 | Зажим | 4 |
| 53 | J271020 | Болт с шайбой | 12 |
| 53A | J901020 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 55 | 4252767 | Кронштейн | 4 |
| 56 | J260610 | Болт с шайбой | 4 |
| 56A | J900610 | Болт | 1 |
| 56B | A590106 | Плоская шайба | 1 |
| 57 | 4633310 | Кронштейн | 2 |
| 58 | J901230 | Болт | 2 |
| 59 | A590912 | Пружинная шайба | 2 |
| 60 | A590112 | Плоская шайба | 2 |
| 63 | J901016 | Болт | 2 |
| 64 | A590110 | Плоская шайба | 2 |
| 66 | J950010 | Гайка | 1 |
| 67 | J271025 | Болт с шайбой | 1 |
| 67A | J901025 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | J901020 | Болт | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
