Стрела дерриккинг барабан — HITACHI SCX800-2

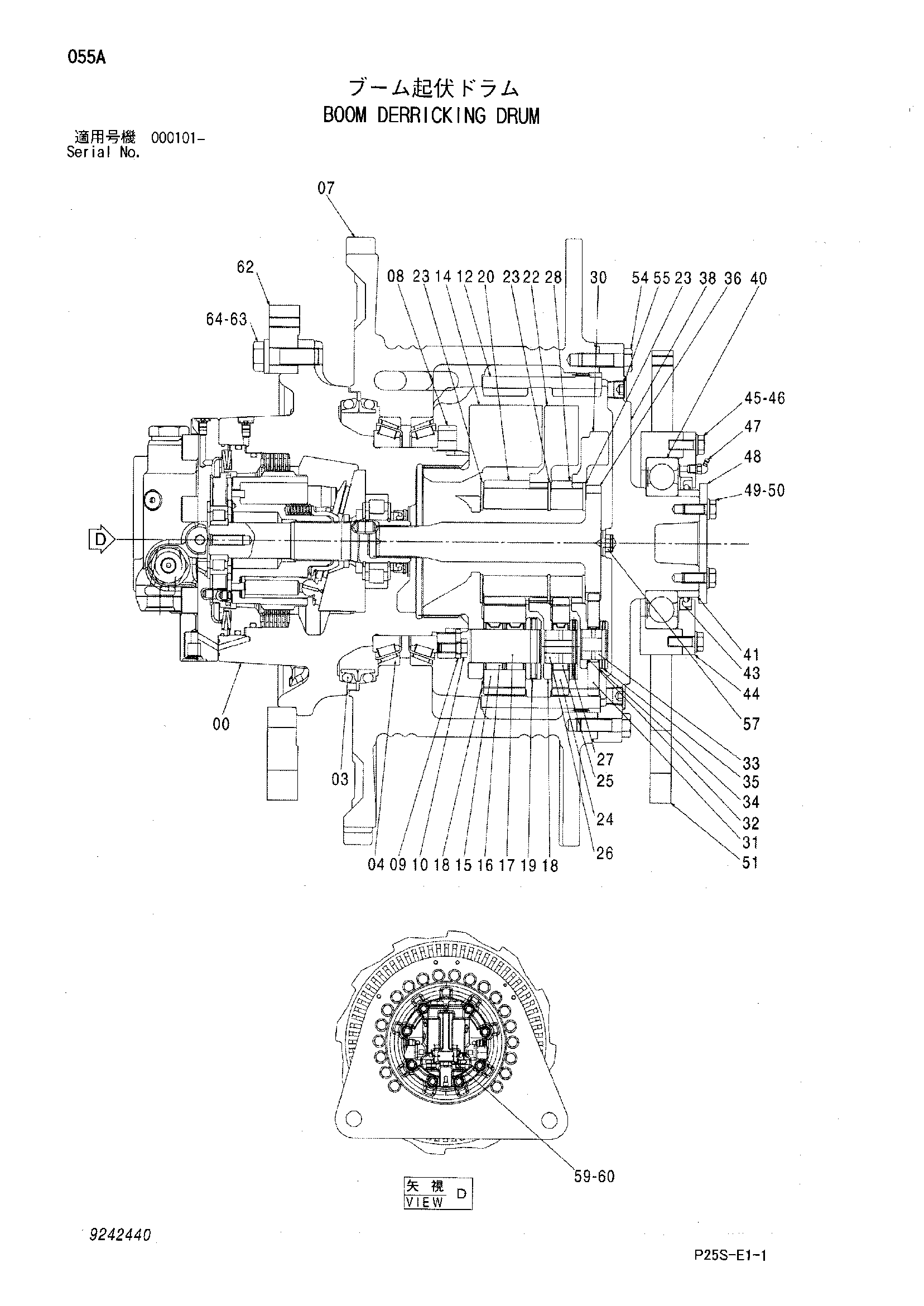

Заводская схема «Стрела дерриккинг барабан» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9242440	Стрела дерриккинг барабан	1
00	9227056	Гидромотор	1
03	4066695	Комплект уплотнений	1
04	4192975	Роликовый подшипник	2
07	0005156	Барабан боомхоист	1
08	3094717	Гайка	1
09	4470326	Стопорная пластина	1
10	J901225	Болт	2
12	2034767	Коронная шестерня	1
14	1032429	Водило	1
15	3102969	Планетарная шестерня	3
16	4210850	Игольчатый подшипник	6
17	4246790	Палец	3
18	4269295	Упорная пластина	12
19	4116309	Пружинный штифт	3
20	3102852	Солнечная шестерня	1
22	1032437	Водило	1
23	4246785	Проставка	3
24	3047446	Планетарная шестерня	3
25	4246786	Игольчатый подшипник	3
26	4246789	Палец	3
27	4246358	Пружинный штифт	3
28	3047442	Солнечная шестерня	1
30	1013982	Водило	1
31	3047447	Планетарная шестерня	3
32	4246787	Игольчатый подшипник	3
33	4246788	Палец	3
34	4192983	Упорная пластина	6
35	4192020	Пружинный штифт	3
36	2051330	Вал проп.	1
38	1032367	Крышка	1
40	4162997	Шариковый подшипник	1
41	4605058	Втулка	1
43	930659	Масляное уплотнение	1
44	3099089	Фиксатор	1
45	J901235	Болт	6
46	A590112	Плоская шайба	6
47	J75581	Пресс-маслёнка	1
48	4037779	Фиксатор	1
49	J901230	Болт	2
50	A590112	Плоская шайба	2
51	8097768	Левый кронштейн	1
54	J931650	Болт	12
55	4245797	Пробка	3
57	4478346	Стопорный палец	1
59	M492564	Приводной винт	2
62	3103034	Правый кронштейн	1
63	J922065	Болт	20
64	J222020	Шайба	20

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
