Слевинг трубопроводы — HITACHI SCX800-2

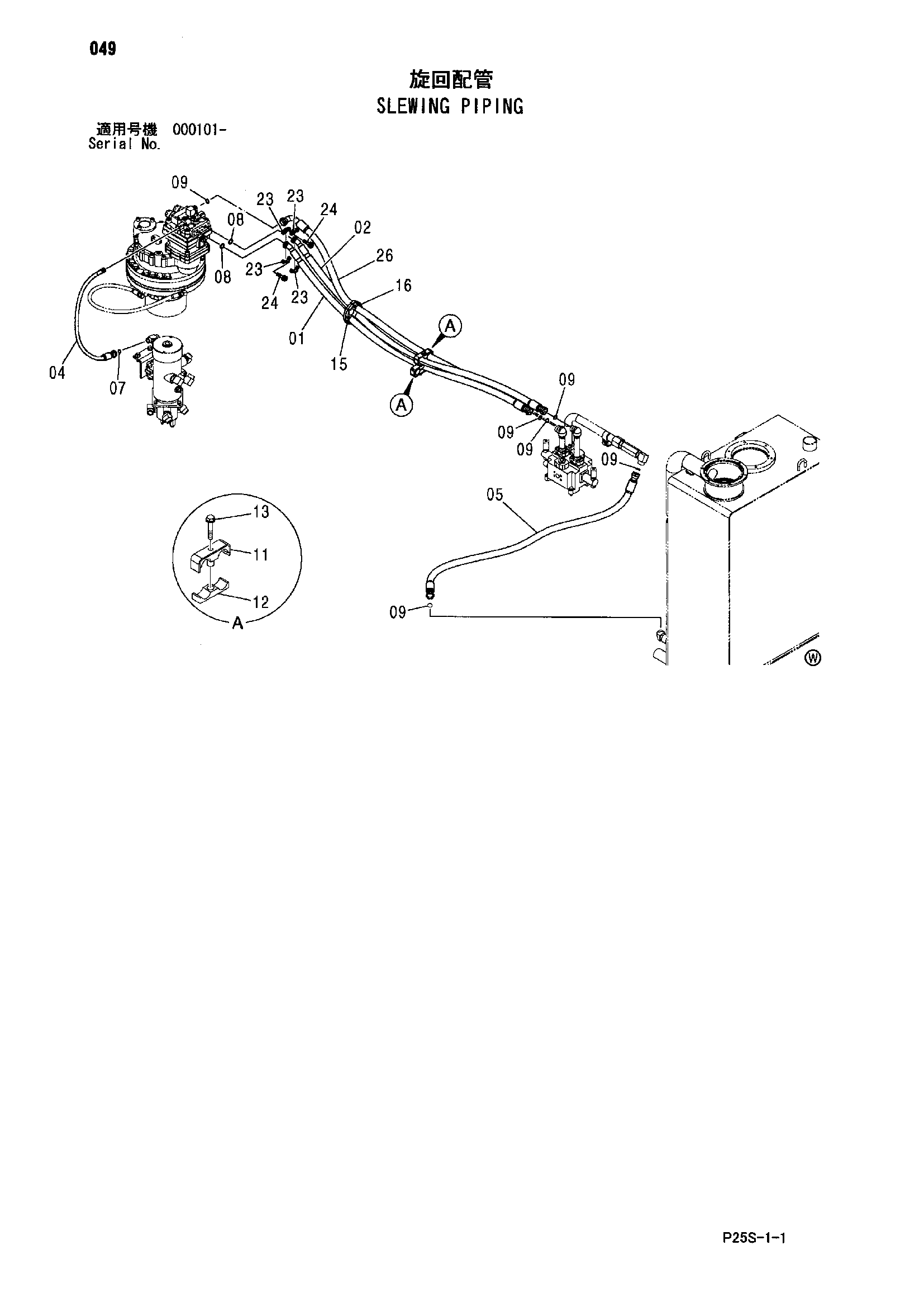

Заводская схема «Слевинг трубопроводы» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4625126 | Шланг | 1 |
| 02 | 4625127 | Шланг | 1 |
| 04 | 4625128 | Шланг | 1 |
| 05 | 4615692 | Шланг | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 1 |
| 08 | 971489 | Уплотнительное кольцо | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 6 |
| 11 | 8065749 | Хомут | 2 |
| 12 | 3075326 | Резиновая прокладка | 2 |
| 13 | J271265 | Болт с шайбой | 2 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4615015 | Хомут шланга | 1 |
| 16 | 4512716 | Хомут шланга | 1 |
| 23 | 986910 | Разъёмный фланец | 4 |
| 24 | M341030 | Болт с внутренним шестигранником | 8 |
| 26 | 4629668 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
