Топливные трубопроводы — HITACHI SCX800-2

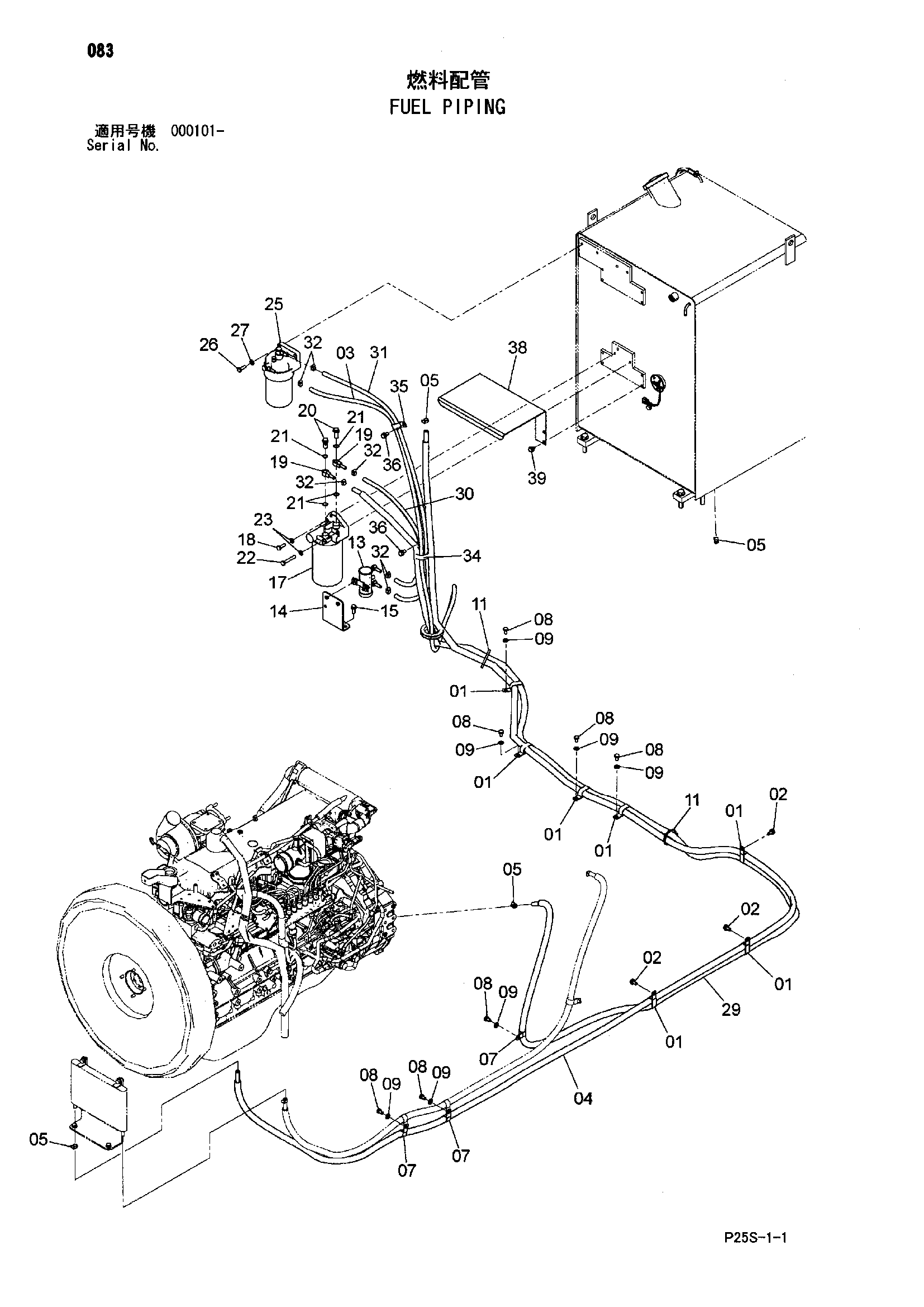

Заводская схема «Топливные трубопроводы» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192034 | Зажим | 7 |
| 02 | J271020 | Болт с шайбой | 3 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4471452 | Топливный шланг | 1 |
| 04 | 4650812 | Топливный шланг | 1 |
| 05 | 4514700 | Зажим шланг | 4 |
| 07 | 4190263 | Зажим | 3 |
| 08 | J901016 | Болт | 7 |
| 09 | A590110 | Плоская шайба | 7 |
| 11 | 4055312 | Ленточный зажим | 2 |
| 13 | 4645227 | Насос | 1 |
| 14 | 9766071 | Кронштейн | 1 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4648336 | Топливный фильтр | 1 |
| 18 | J901030 | Болт | 2 |
| 19 | 4634911 | Трубка топливный | 2 |
| 20 | 4634716 | Болт проушина | 2 |
| 21 | 4634979 | Манжета | 4 |
| 22 | J901065 | Болт | 1 |
| 23 | A590110 | Плоская шайба | 3 |
| 25 | 4645228 | Топливный фильтр | 1 |
| 26 | J901030 | Болт | 2 |
| 27 | A590110 | Плоская шайба | 2 |
| 29 | 4400447 | Топливный шланг | 1 |
| 30 | 4407139 | Топливный шланг | 1 |
| 31 | 4344789 | Топливный шланг | 1 |
| 32 | 4514700 | Зажим шланг | 6 |
| 34 | 4193816 | Зажим | 1 |
| 35 | 4190282 | Зажим | 1 |
| 36 | J271020 | Болт с шайбой | 2 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 8106894 | Кронштейн | 1 |
| 39 | J271016 | Болт с шайбой | 4 |
| 39A | J901016 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
