Гусеница рама — HITACHI SCX800-2

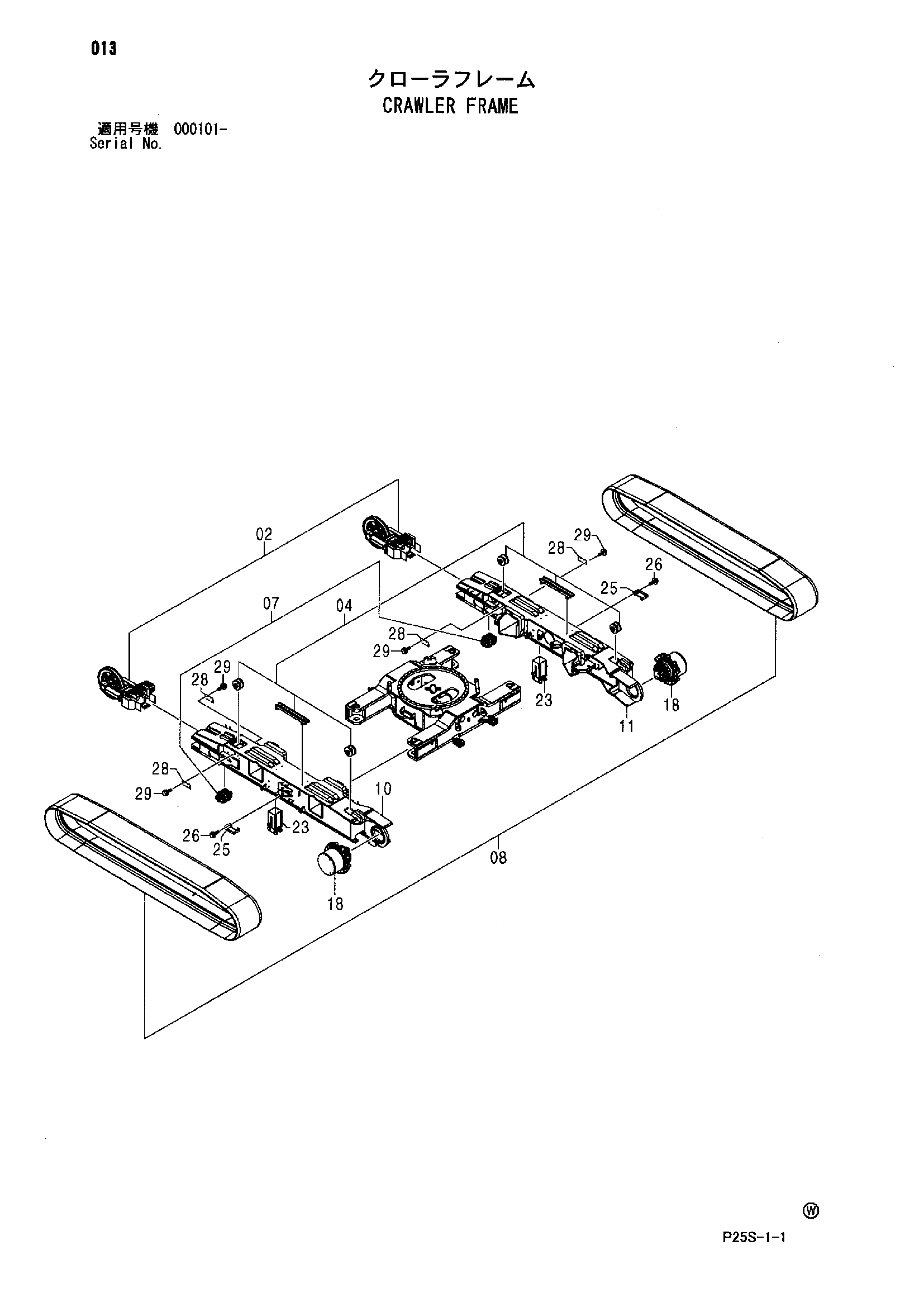

Заводская схема «Гусеница рама» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9242925 | Таке-уп тумблер | 1 |
| 04 | 9225069 | Поддерживающий каток | 1 |
| 07 | 9242929 | Опорный каток | 1 |
| 08 | 9258894 | Гусеница башмак | 1 |
| 10 | 5010485 | Рама гусеница (левый) | 1 |
| 11 | 5010486 | Рама гусеница (правый) | 1 |
| 18 | 9242930 | Травел-девике | 2 |
| 23 | 9259162 | Гусеничная цепь | 2 |
| 25 | 8097182 | Кронштейн | 2 |
| 26 | J271225 | Болт с шайбой | 4 |
| 26A | J901225 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4656212 | Крышка | 4 |
| 29 | J260612 | Болт с шайбой | 16 |
| 29A | J900612 | Болт | 1 |
| 29B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
