Портал (3) — HITACHI SCX800-2

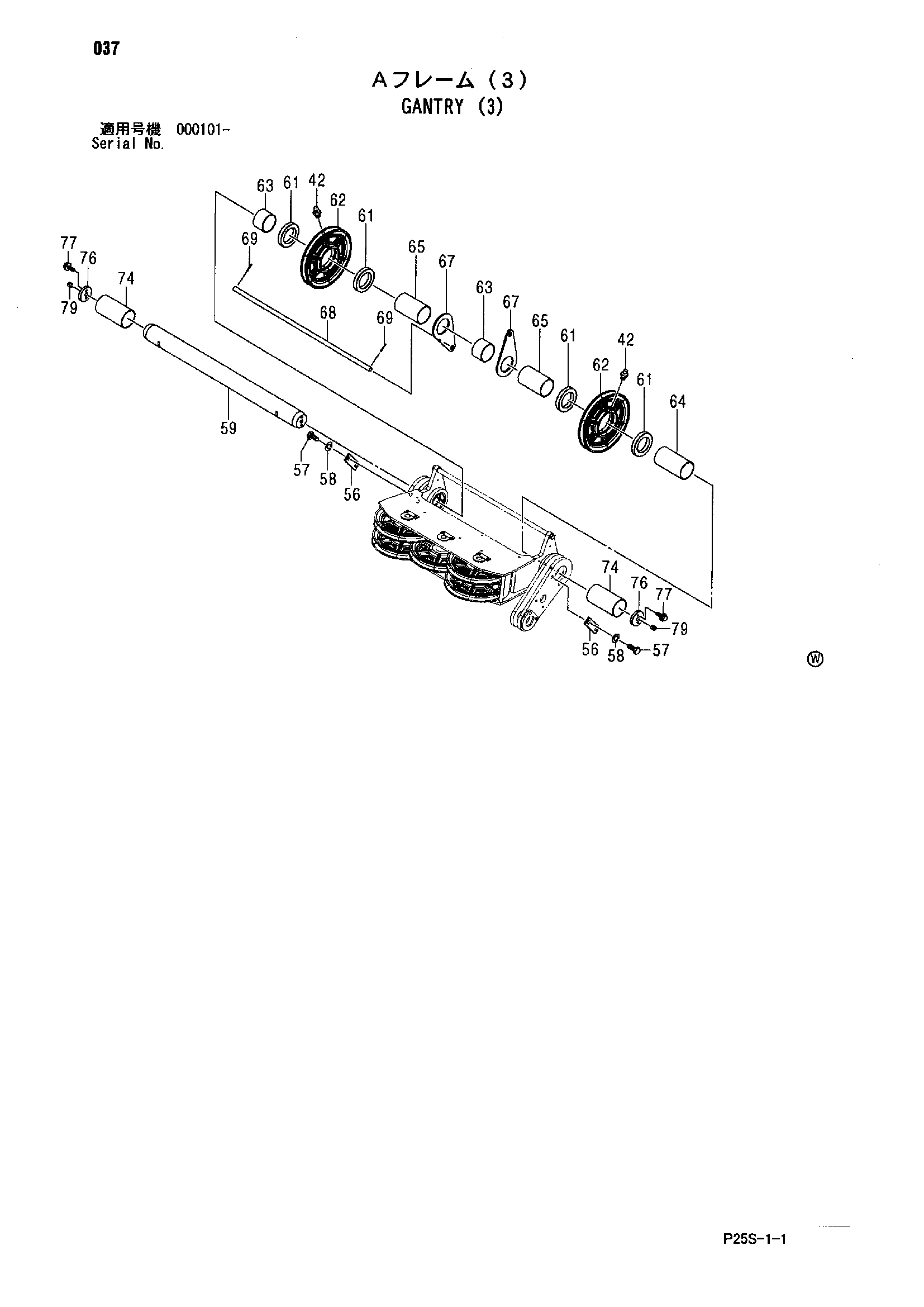

Заводская схема «Портал (3)» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 42 | J75481 | Пресс-маслёнка | 2 |
| 56 | X4248 | Стопорная пластина | 2 |
| 57 | J932035 | Болт | 4 |
| 58 | A590920 | Пружинная шайба | 4 |
| 59 | 3108502 | Мост | 1 |
| 61 | 4122179 | Шариковый подшипник | 4 |
| 62 | 3091063 | Канатный блок | 2 |
| 63 | 4624617 | Проставка | 2 |
| 64 | 4624618 | Проставка | 1 |
| 65 | 4624619 | Проставка | 2 |
| 67 | 4394201 | Тяга | 2 |
| 68 | 4619780 | Палец | 1 |
| 69 | A765040 | Шплинт | 2 |
| 74 | 4648858 | Проставка | 2 |
| 76 | 4648859 | Пластина | 2 |
| 77 | J271025 | Болт с шайбой | 4 |
| 77A | J901025 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 79 | 94-2010 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
