Нижний рама — HITACHI SCX800-2

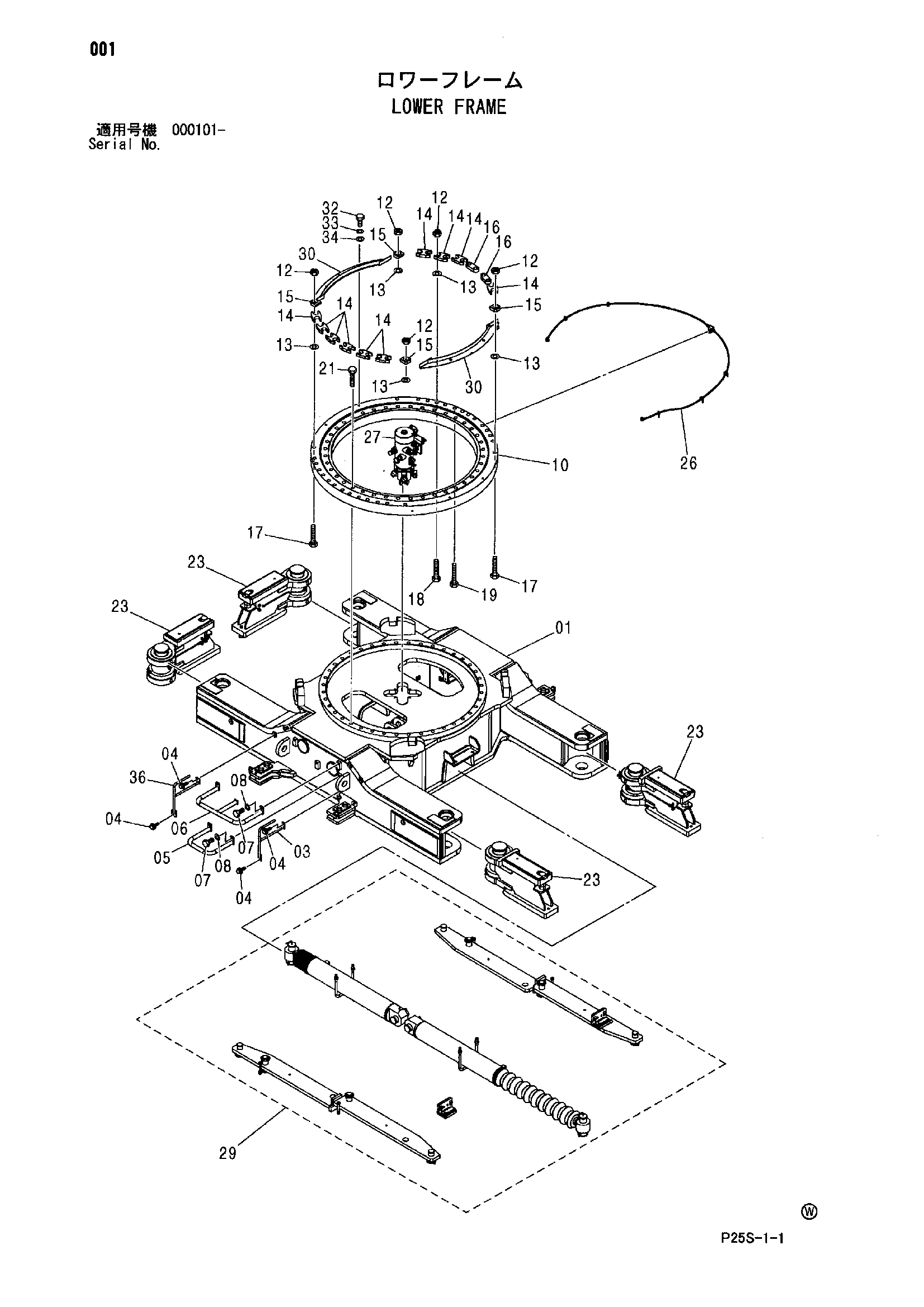

Заводская схема «Нижний рама» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010496 | Рама нижний | 1 |
| 03 | 9763204 | Опора | 1 |
| 04 | J271020 | Болт с шайбой | 4 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 8097877 | Опора | 1 |
| 06 | 8097880 | Опора | 1 |
| 07 | J921625 | Болт | 4 |
| 08 | A590116 | Плоская шайба | 4 |
| 10 | 9241849 | Слевинг подшипник | 1 |
| 12 | J951030 | Гайка | 24 |
| 13 | J222030 | Шайба | 24 |
| 14 | 4624310 | Ограничитель | 10 |
| 15 | 4609071 | Ограничитель | 4 |
| 16 | 4624311 | Гайка | 2 |
| 17 | J923015 | Болт | 16 |
| 18 | J923018 | Болт | 4 |
| 19 | J923021 | Болт | 8 |
| 21 | J923011 | Болт | 40 |
| 23 | 9258892 | Удлинитель беам | 1 |
| 26 | 9242931 | Трубопроводы системы смазки | 1 |
| 27 | 9242927 | Центральный коллектор | 1 |
| 29 | 9242926 | Ретракт оборудование | 1 |
| 30 | 8098975 | Крышка | 2 |
| 32 | J901625 | Болт | 4 |
| 33 | A590916 | Пружинная шайба | 4 |
| 34 | A590118 | Плоская шайба | 4 |
| 36 | 9763717 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
