Слевинг мекханисм — HITACHI SCX800-2

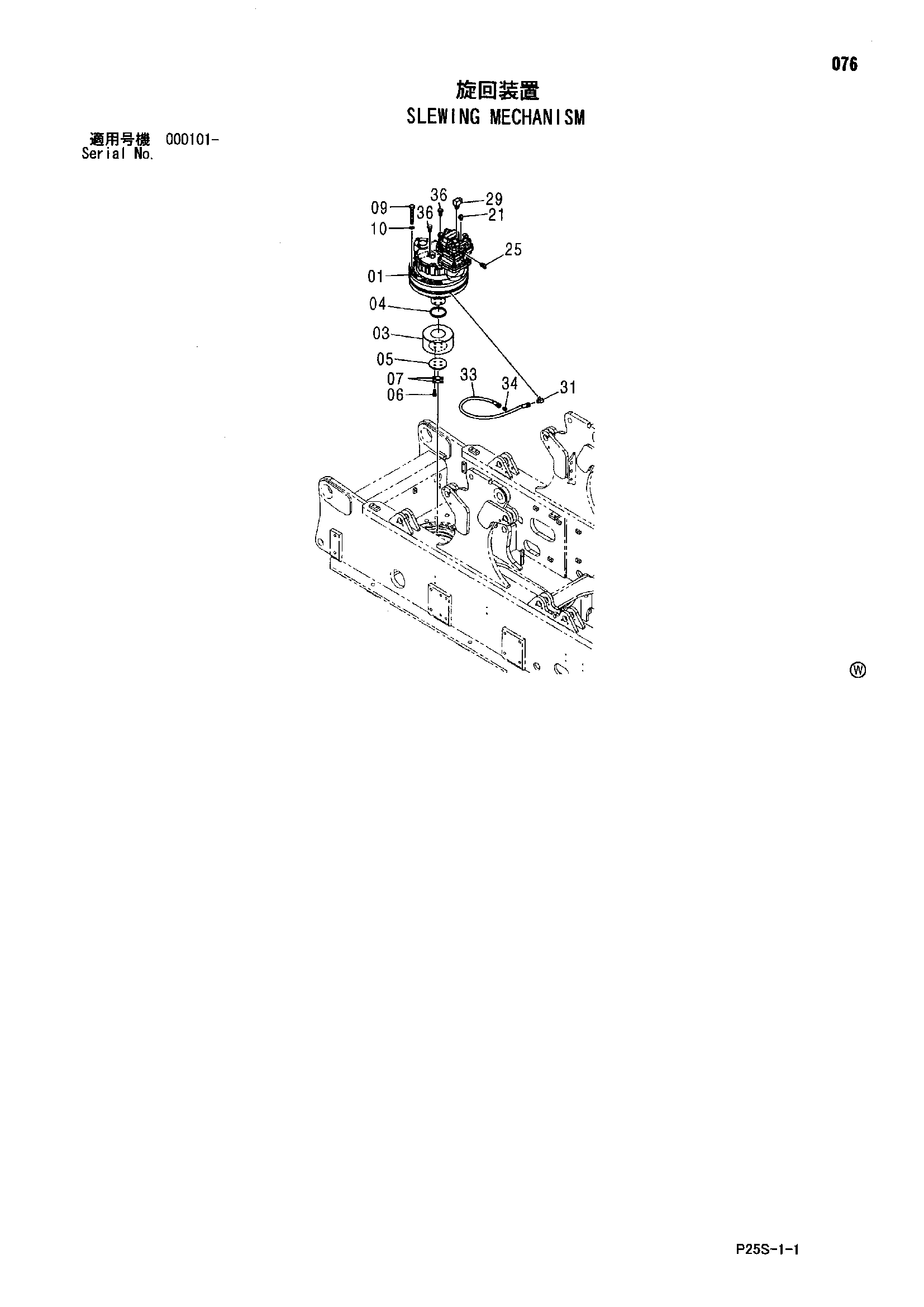

Заводская схема «Слевинг мекханисм» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4614128 | Свинг-девике | 1 |
| 03 | 2051203 | Шестерня ведущая шестерня | 1 |
| 04 | 4616994 | Проставка | 1 |
| 05 | 4616993 | Пластина концевой | 1 |
| 06 | J921230 | Болт | 4 |
| 07 | 4117005 | Стопорная шайба | 2 |
| 09 | J922011 | Болт | 18 |
| 10 | J222020 | Шайба | 18 |
| 21 | A852333 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852223 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A853368 | Угловой штуцер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4200315 | Угловой штуцер | 1 |
| 33 | 4270600 | Шланг | 1 |
| 34 | 4225492 | Пробка | 1 |
| 36 | J901216 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
