Гидромотор — HITACHI SCX800-2

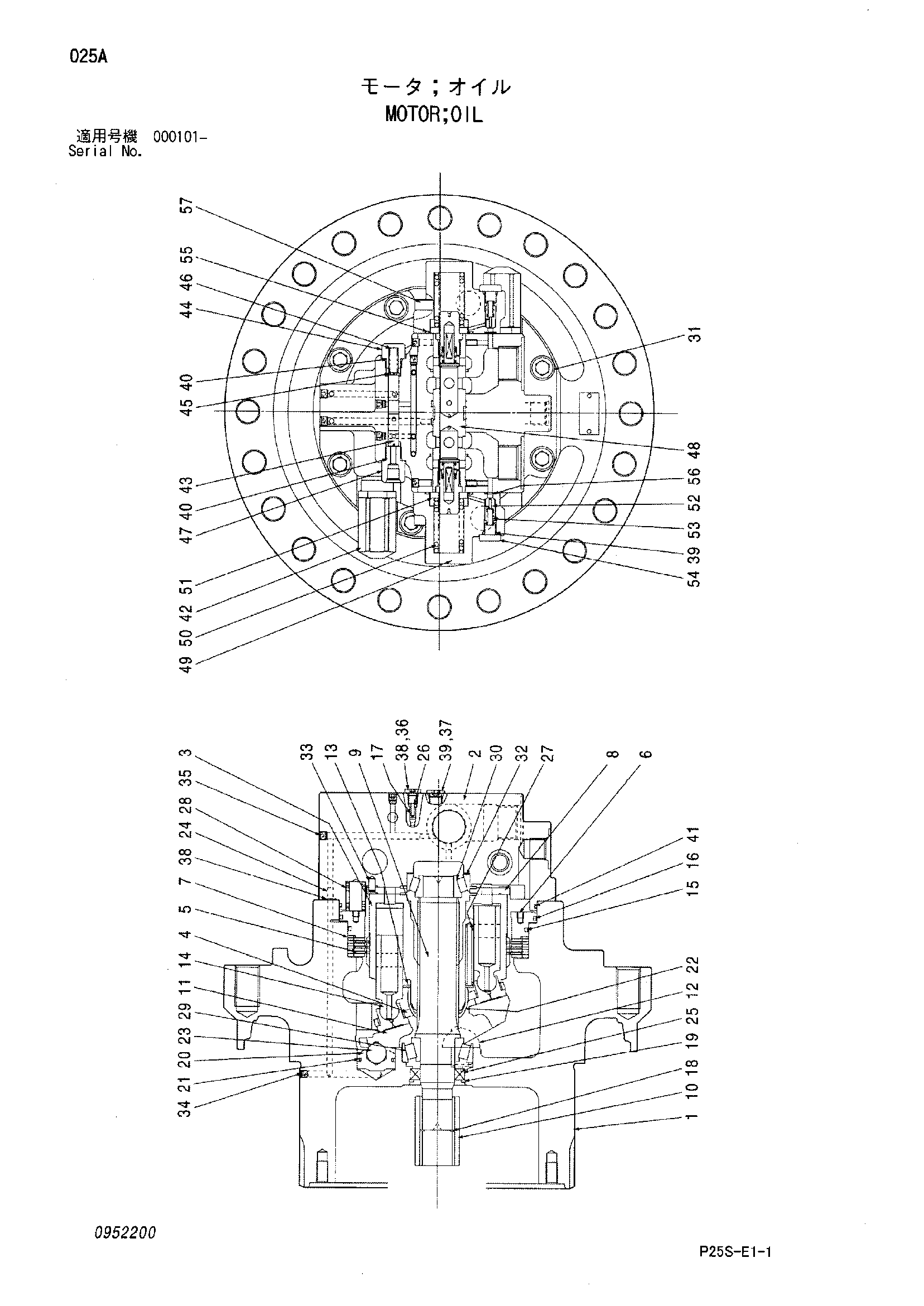

Заводская схема «Гидромотор» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4620673	Гидромотор	1
1	0952201	Корпус	1
2	0952202	Задний крышка	1
3	0952203	Блок гидроцилиндра	1
4	0952204	Фиксатор	1
5	0952205	Пластина фрикционный	3
6	0952206	Поршень	1
7	0952207	Пластина	4
8	0952208	Пластина клапан	1
9	0952209	Вал	1
10	0952210	Муфта	1
11	0952211	Пластина	1
12	0952212	Пивот	2
13	0952213	Держатель пружина	1
14	0952214	Поршень	9
15	0952215	Д-ринг	1
16	0952216	Д-ринг	1
17	0942719	Обратный клапан	3
18	0952217	Стопорное кольцо	1
19	0952218	Стопорное кольцо	1
20	0952219	Поршень	1
21	0952220	Уплотнение	1
22	0952221	Шарнир	1
23	0952222	Шарик	1
24	0952223	Тхроттле	2
25	0952224	Сеал.оил	1
26	0942720	Пружина	3
27	0952225	Пружина	9
28	0952226	Пружина	12
29	0952227	Подшипник	1
30	0952228	Подшипник	1
31	0952133	Болт с внутренним шестигранником	8
32	0952229	Регулировочная шайба	2
33	0952230	Палец	1
34	0874626	Пробка	1
35	0942709	Пробка	10
36	0942718	Пробка	3
37	0600724	Пробка	2
38	4506408	Уплотнительное кольцо	5
39	957366	Уплотнительное кольцо	4
40	4509180	Уплотнительное кольцо	2
41	0952232	Уплотнительное кольцо	1
42	0952233	Предохранительный клапан	2
43	0952234	Золотник	1
44	0952235	Пробка	1
45	0780905	Седло пружины	1
46	0780906	Пружина	1
47	0780903	Разъём	1
48	0952236	Золотник	1
49	0952237	Крышка	2
50	0942712	Пружина	2
51	0952238	Держатель пружина	2
52	0781004	Клапан	2
53	0781005	Пружина	2
54	0781006	Пробка	2
55	0952239	Уплотнительное кольцо	2
56	4506409	Уплотнительное кольцо	2
57	0902332	Болт с внутренним шестигранником	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
