Пилотный детали (R-3) — HITACHI SCX800-2

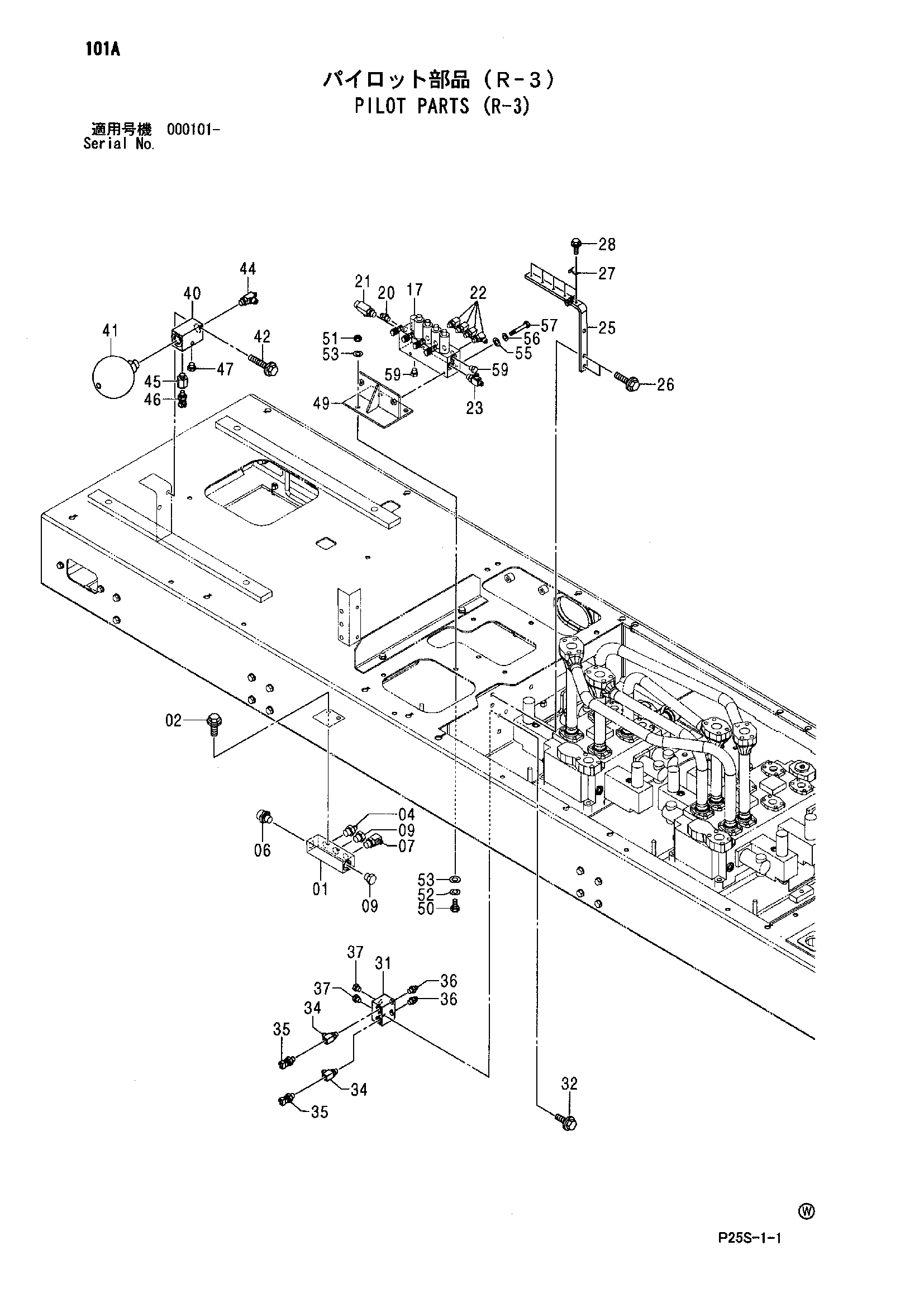

Заводская схема «Пилотный детали (R-3)» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3099768 | Коллектор | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | A852143 | Адаптер | 1 |
| 06 | 4197530 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852343 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A885004 | Пробка | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4634820 | Электромагнитный клапан | 1 |
| 20 | A852123 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4413890 | Тройник | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852323 | Угловой штуцер | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852433 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4614423 | Кронштейн | 1 |
| 26 | J271040 | Болт с шайбой | 2 |
| 26A | J901040 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4252767 | Кронштейн | 5 |
| 28 | J260616 | Болт с шайбой | 5 |
| 28A | J900616 | Болт | 1 |
| 28B | A590106 | Плоская шайба | 1 |
| 35 | 4436535 | Датчик давления | 1 |
| 40 | 4475647 | Коллектор блок | 1 |
| 41 | 4200387 | Гидроаккумулятор | 1 |
| 41A | 955656 | Уплотнительное кольцо | 1 |
| 42 | J271075 | Болт с шайбой | 2 |
| 42A | J901075 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | A852433 | Тройник | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4621470 | Переходник | 1 |
| 46 | 4615922 | Датчик давления | 1 |
| 47 | A885003 | Пробка | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 8100349 | Кронштейн | 1 |
| 50 | J901230 | Болт | 3 |
| 51 | J950012 | Гайка | 3 |
| 52 | A590912 | Пружинная шайба | 3 |
| 53 | A590112 | Плоская шайба | 6 |
| 55 | A590108 | Плоская шайба | 2 |
| 56 | A590908 | Пружинная шайба | 2 |
| 57 | J900880 | Болт | 2 |
| 59 | A885002 | Пробка | 2 |
| 61 | 3099786 | Клапан схутле | 1 |
| 62 | A852523 | Тройник | 2 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | J900655 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
