Тормоз педаль (передний, задний)[EU] — HITACHI SCX800-2

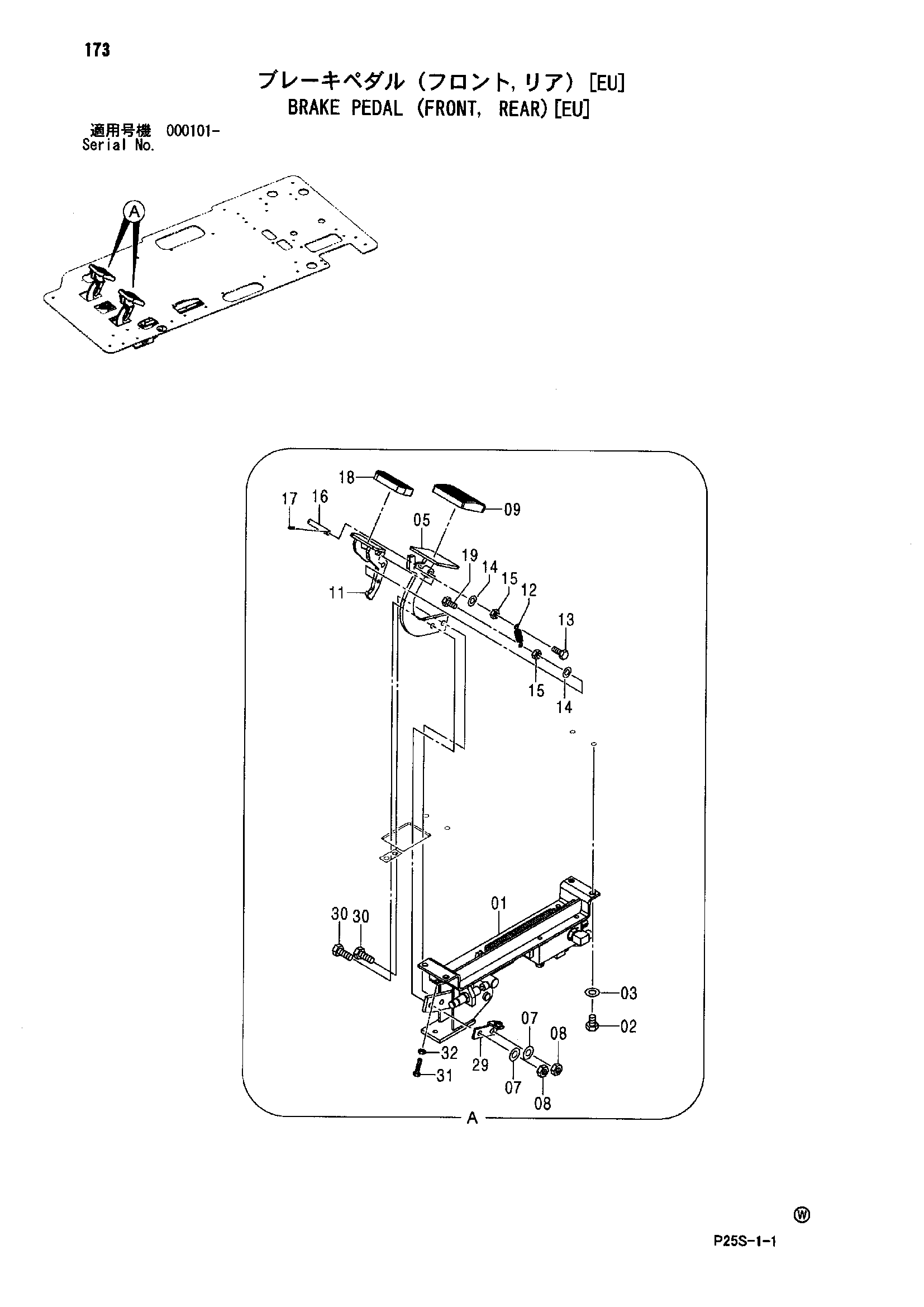

Заводская схема «Тормоз педаль (передний, задний)[EU]» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Тормоз педаль (передний, задний)[EU] HITACHI SCX800-2](/catalog-drawings/b1/b15e978c-e09d-47e8-9c98-6550e0c9d0d5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9229678 | Тормоз управление | 1 |
| 02 | J901220 | Болт | 4 |
| 03 | A590112 | Плоская шайба | 4 |
| 05 | 8099999 | Педаль | 1 |
| 07 | A590112 | Плоская шайба | 2 |
| 08 | J950012 | Гайка | 2 |
| 09 | 2050616 | Крышка резиновый | 1 |
| 11 | 8100001 | Педаль | 1 |
| 12 | 4615541 | Пружина | 1 |
| 13 | J900820 | Болт | 1 |
| 14 | A590108 | Плоская шайба | 2 |
| 15 | J950008 | Гайка | 2 |
| 16 | 4615542 | Палец | 1 |
| 17 | A764022 | Шплинт | 2 |
| 18 | 2051081 | Крышка резиновый | 1 |
| 19 | J900835 | Болт | 1 |
| 29 | 9764507 | Кронштейн | 1 |
| 30 | J901235 | Болт | 2 |
| 31 | J900835 | Болт | 1 |
| 32 | J950008 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
