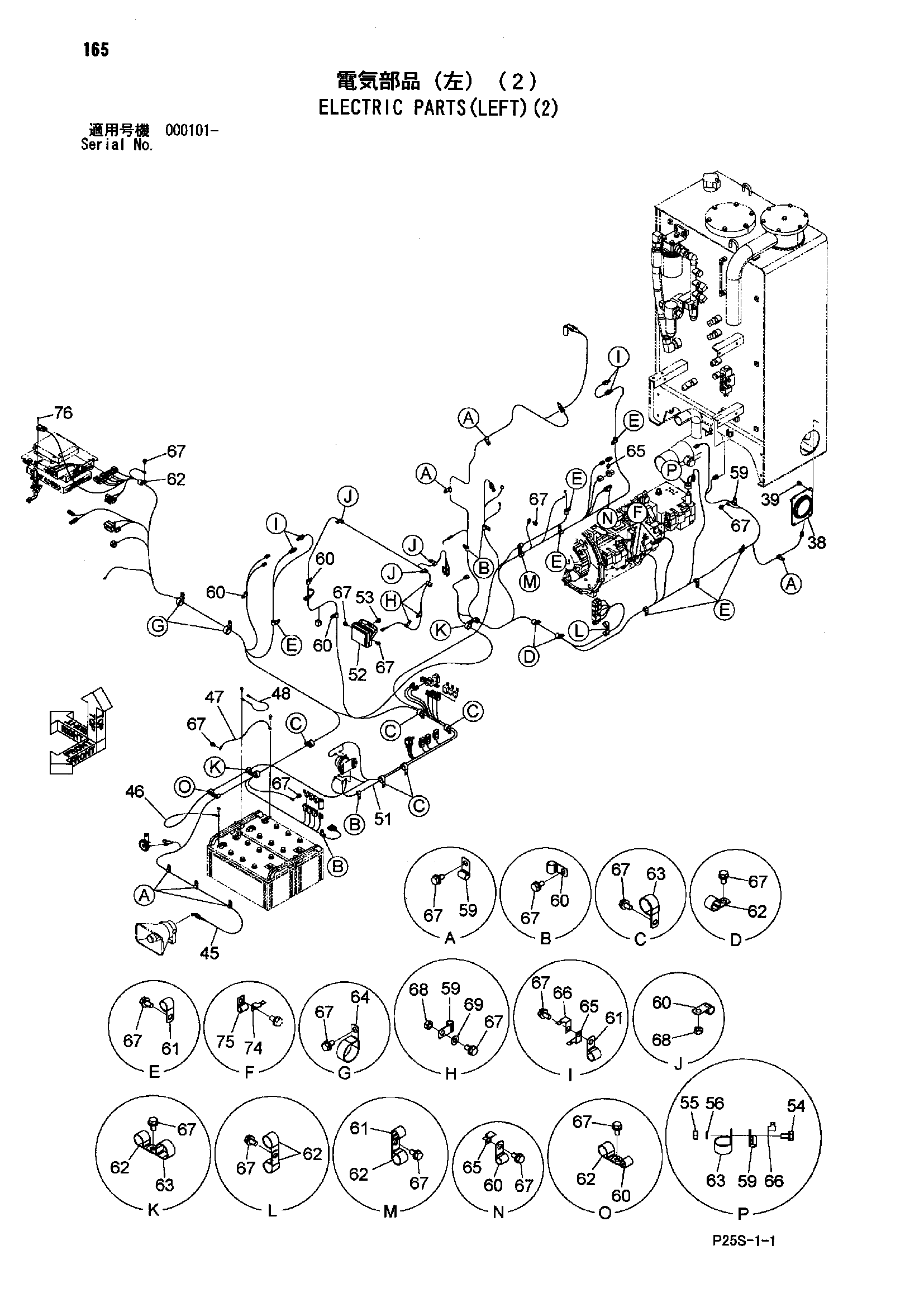

Электрооборудование(левый)(2) — HITACHI SCX800-2
Заводская схема «Электрооборудование(левый)(2)» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 38 | 7045652 | Фонарь боковой | 1 |
| 39 | J271020 | Болт с шайбой | 4 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 45 | 0005551 | Жгут проводов | 1 |
| 46 | 4662481 | Жгут проводов | 1 |
| 47 | 4618787 | Жгут проводов | 1 |
| 48 | 4618786 | Жгут проводов | 1 |
| 51 | 4656552 | Жгут проводов | 1 |
| 52 | 4274477 | Фара | 1 |
| 52A | 4285646 | Рассеиватель | 1 |
| 52B | 4285647 | Обод | 1 |
| 52C | 4285648 | Лампа | 1 |
| 52D | 4288342 | Прокладка | 1 |
| 52E | 4303584 | Стойка | 1 |
| 53 | J271220 | Болт с шайбой | 1 |
| 53A | J901220 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 54 | J271020 | Болт с шайбой | 1 |
| 54A | J901020 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | J950010 | Гайка | 1 |
| 56 | A590910 | Пружинная шайба | 1 |
| 59 | 4190272 | Зажим | 12 |
| 60 | 4190253 | Зажим | 11 |
| 61 | 4190274 | Зажим | 10 |
| 62 | 4190263 | Зажим | 9 |
| 63 | 4190264 | Зажим | 8 |
| 64 | 4193848 | Зажим | 2 |
| 65 | 4257159 | Кронштейн | 4 |
| 66 | 4336875 | Кронштейн | 3 |
| 67 | J271020 | Болт с шайбой | 42 |
| 67A | J901020 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | J950010 | Гайка | 6 |
| 69 | A590110 | Плоская шайба | 3 |
| 74 | 4336874 | Кронштейн | 2 |
| 75 | 4457518 | Зажим | 2 |
| 76 | J460420 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
