Кран гусёк стрелы (верхний) — HITACHI SCX800-2

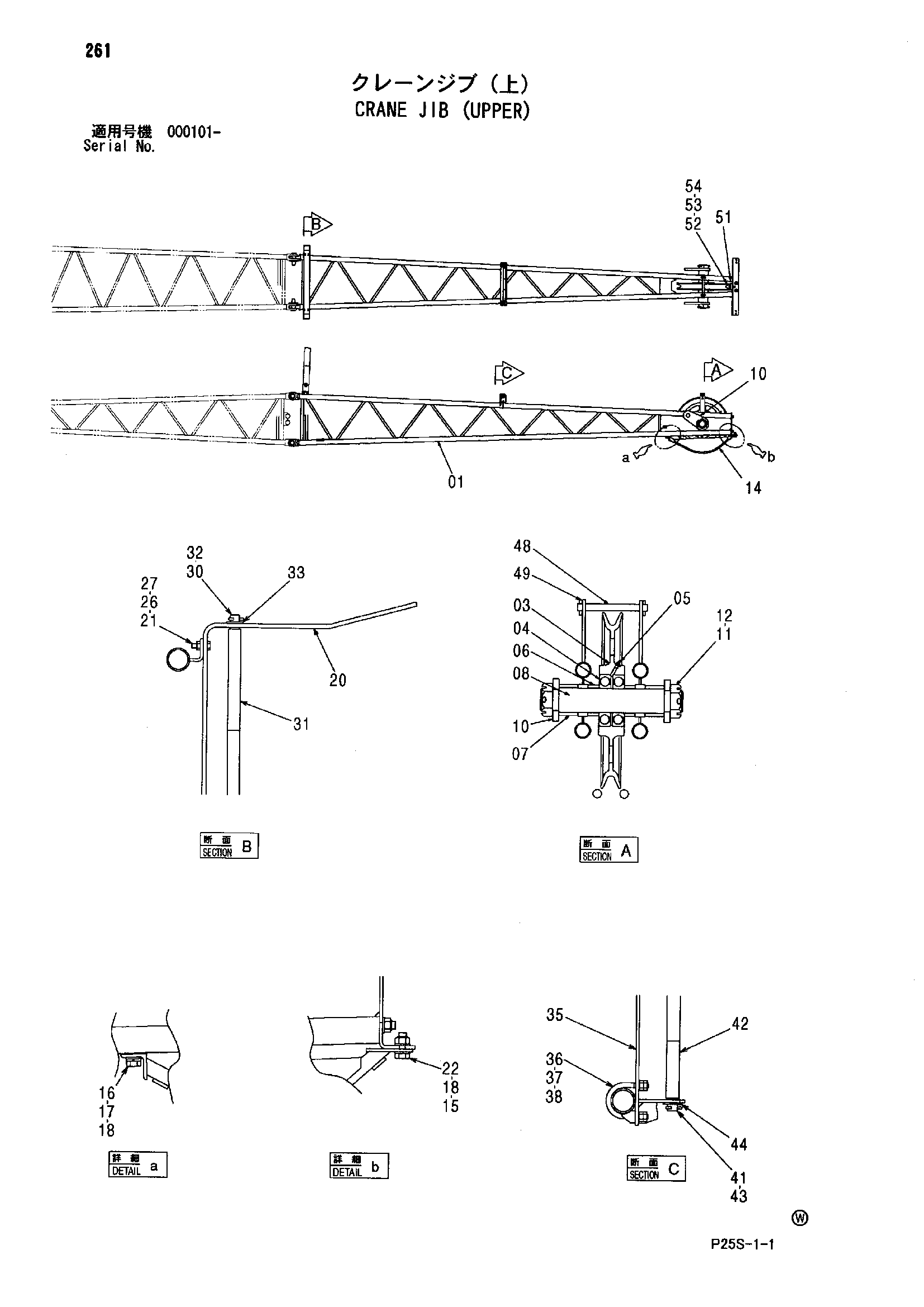

Заводская схема «Кран гусёк стрелы (верхний)» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6023096 | Гусёк стрелы TOP | 1 |
| 03 | 3103280 | Канатный блок | 1 |
| 04 | 4129305 | Шариковый подшипник | 2 |
| 05 | J75481 | Пресс-маслёнка | 1 |
| 06 | 4164567 | Проставка | 2 |
| 07 | 4164568 | Проставка | 2 |
| 08 | 4164565 | Мост | 1 |
| 10 | 4164569 | Тяга | 2 |
| 11 | 4006506 | Гайка | 2 |
| 12 | A761002 | Шплинт | 2 |
| 14 | 8066292 | Направляющая каната | 1 |
| 15 | J901640 | Болт | 2 |
| 16 | J901630 | Болт | 2 |
| 17 | A590916 | Пружинная шайба | 2 |
| 18 | A590116 | Плоская шайба | 6 |
| 20 | 3041275 | Направляющая каната | 1 |
| 21 | J901035 | Болт | 4 |
| 22 | M660016 | U-образная гайка | 2 |
| 26 | A590110 | Плоская шайба | 4 |
| 27 | M660010 | U-образная гайка | 4 |
| 30 | 4205259 | Палец | 1 |
| 31 | 4218801 | Проставка | 3 |
| 32 | A765028 | Шплинт | 2 |
| 33 | A590120 | Плоская шайба | 2 |
| 35 | 8041306 | Кронштейн | 1 |
| 36 | 4026537 | U-образный болт | 2 |
| 37 | A590110 | Плоская шайба | 4 |
| 38 | J952010 | Гайка | 8 |
| 41 | 4218802 | Палец | 1 |
| 42 | 4218803 | Проставка | 3 |
| 43 | A765028 | Шплинт | 2 |
| 44 | A590120 | Плоская шайба | 2 |
| 48 | 4626046 | Направляющая каната | 1 |
| 49 | A768045 | Шплинт | 2 |
| 51 | 4370807 | Пластина | 1 |
| 52 | J901650 | Болт | 2 |
| 53 | A590116 | Плоская шайба | 2 |
| 54 | M660016 | U-образная гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
