7T крюк (освещение груз 125kg) — HITACHI SCX800-2

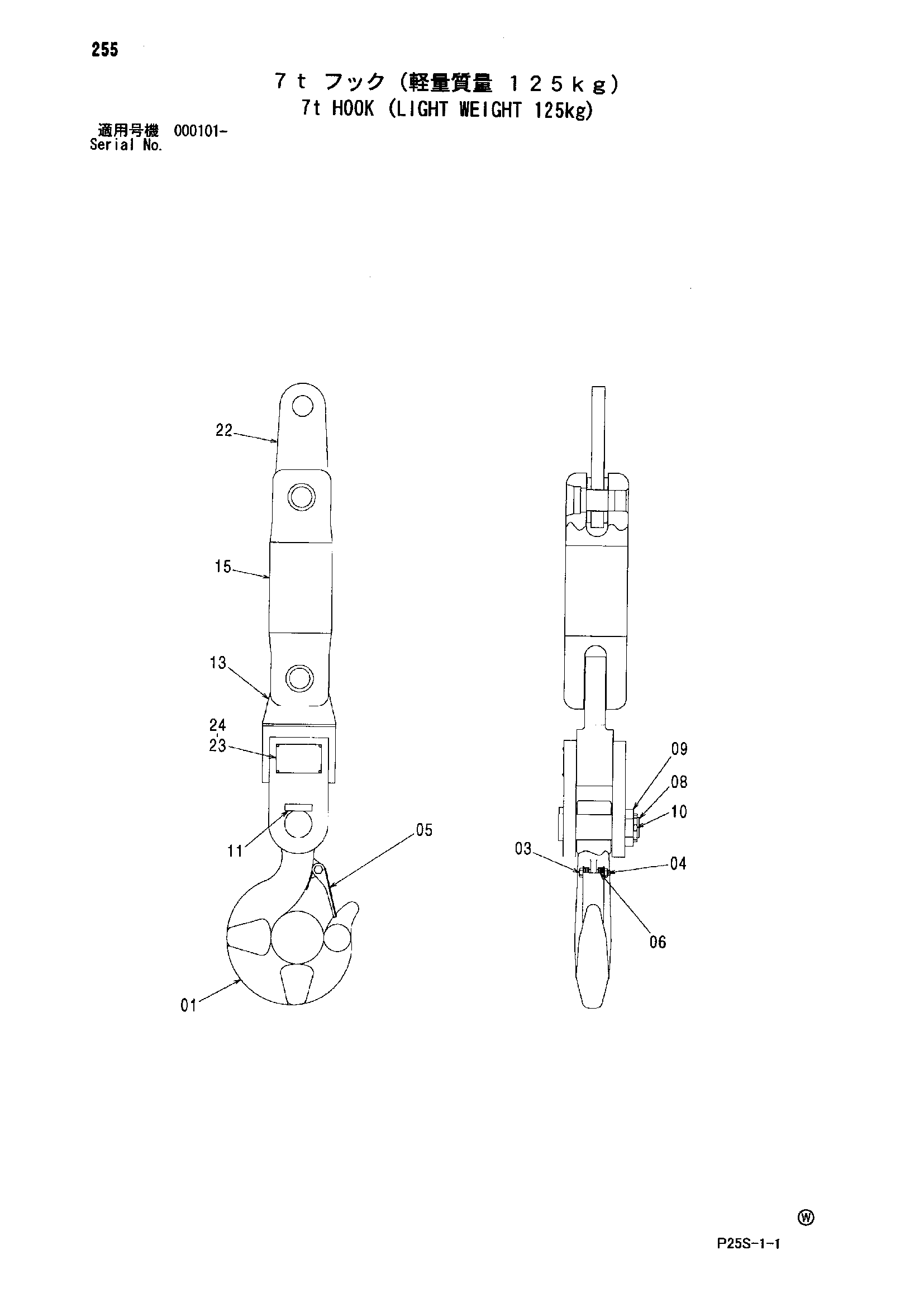

Заводская схема «7T крюк (освещение груз 125kg)» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9251476 | 7T крюк (свивел тип) | 1 | |
| 01 | 8026840 | Крюк | 1 |
| 03 | J901060 | Болт | 1 |
| 04 | M660010 | U-образная гайка | 1 |
| 05 | 4145740 | Кронштейн | 1 |
| 06 | 4145741 | Пружина тосхеон | 1 |
| 08 | 4145742 | Мост | 1 |
| 09 | M544527 | Корончатая гайка | 1 |
| 10 | A768090 | Шплинт | 1 |
| 11 | 4093099 | Пластина | 1 |
| 13 | 8086297 | Тяга | 1 |
| 15 | 4469923 | Соединение свивел | 1 |
| 22 | 9761946 | Тяга | 1 |
| 23 | 4607540 | Информационная табличка | 1 |
| 24 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
