Электрооборудование (кабина)(1) — HITACHI SCX800-2

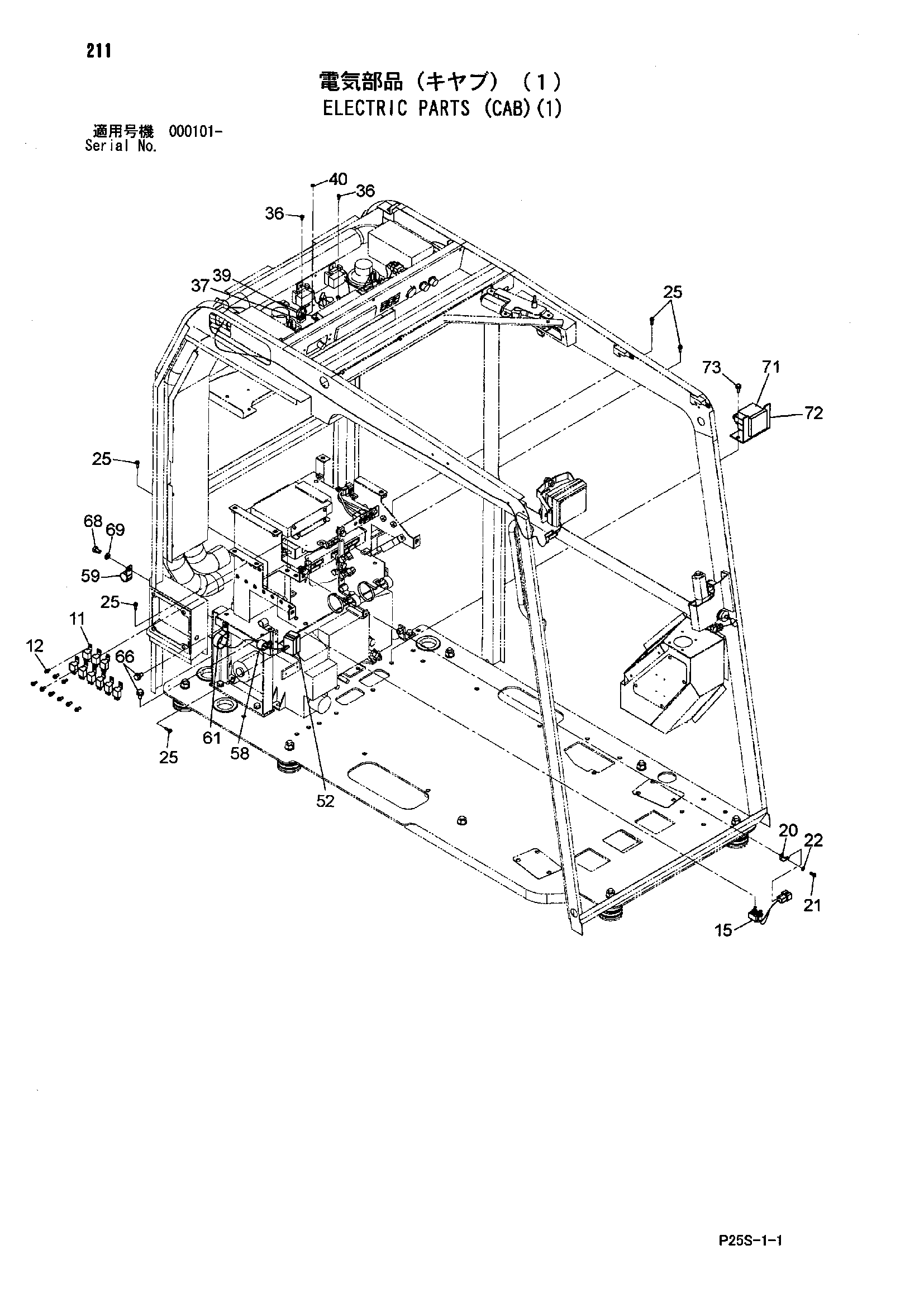

Заводская схема «Электрооборудование (кабина)(1)» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4414207 | Реле | 10 |
| 12 | J460616 | Винт с шайбой | 10 |
| 15 | 4638567 | Выключатель | 1 |
| 20 | 4252767 | Кронштейн | 1 |
| 21 | J900616 | Болт | 1 |
| 22 | A590106 | Плоская шайба | 1 |
| 25 | J460620 | Винт с шайбой | 10 |
| 36 | M430610 | Винт | 5 |
| 37 | 3100176 | Саддле | 5 |
| 39 | 4055311 | Ленточный зажим | 5 |
| 40 | A590106 | Плоская шайба | 5 |
| 52 | 1033372 | Жгут проводов | 1 |
| 58 | 4190263 | Зажим | 1 |
| 59 | 4192035 | Зажим | 1 |
| 61 | 4193848 | Зажим | 1 |
| 66 | J271020 | Болт с шайбой | 2 |
| 66A | J901020 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 68 | J901016 | Болт | 1 |
| 69 | A590110 | Плоская шайба | 1 |
| 71 | 4640037 | Зуммер | 1 |
| 72 | 4640059 | Кронштейн | 1 |
| 73 | J260820 | Болт с шайбой | 2 |
| 73A | J900820 | Болт | 1 |
| 73B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
