Подвес — HITACHI SCX800-2

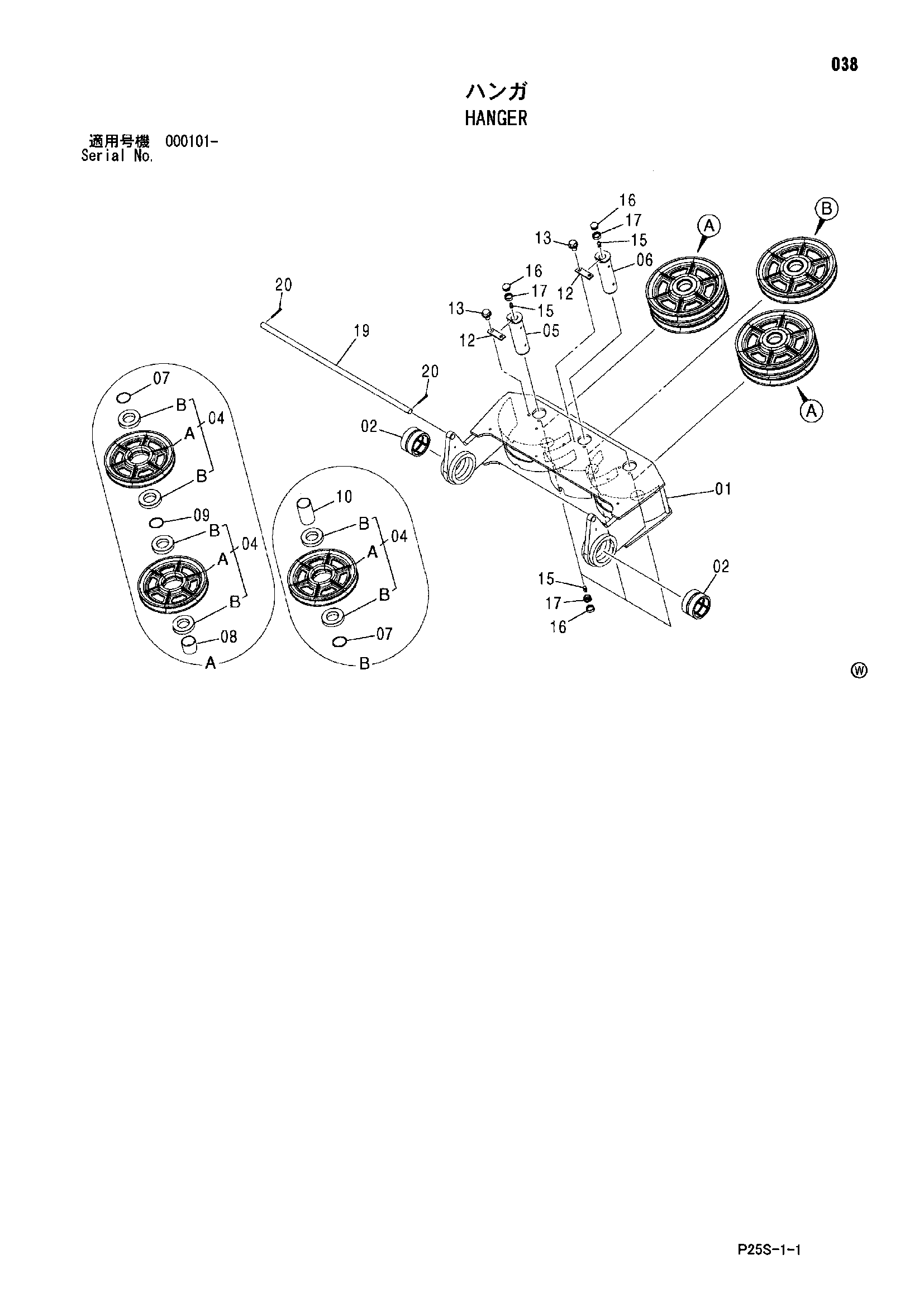

Заводская схема «Подвес» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7048738 | Подвес | 1 |
| 02 | 3101359 | Втулка | 2 |
| 04 | 4431064 | Канатный блок | 5 |
| 04A | 3088156 | Канатный блок | 1 |
| 04B | 942491 | Шариковый подшипник | 2 |
| 05 | 4646917 | Палец | 2 |
| 06 | 4646918 | Палец | 1 |
| 07 | 491873 | Проставка | 3 |
| 08 | 4105306 | Проставка | 2 |
| 09 | 4646919 | Проставка | 2 |
| 10 | 4646920 | Проставка | 1 |
| 12 | X4246 | Стопорная пластина | 3 |
| 13 | J271220 | Болт с шайбой | 6 |
| 13A | J901220 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | J75481 | Пресс-маслёнка | 6 |
| 16 | 4105912 | Колпачок | 6 |
| 17 | 4130686 | Втулка | 6 |
| 19 | 4624541 | Палец | 1 |
| 20 | A765040 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
