Консоль короб — HITACHI SCX800-2

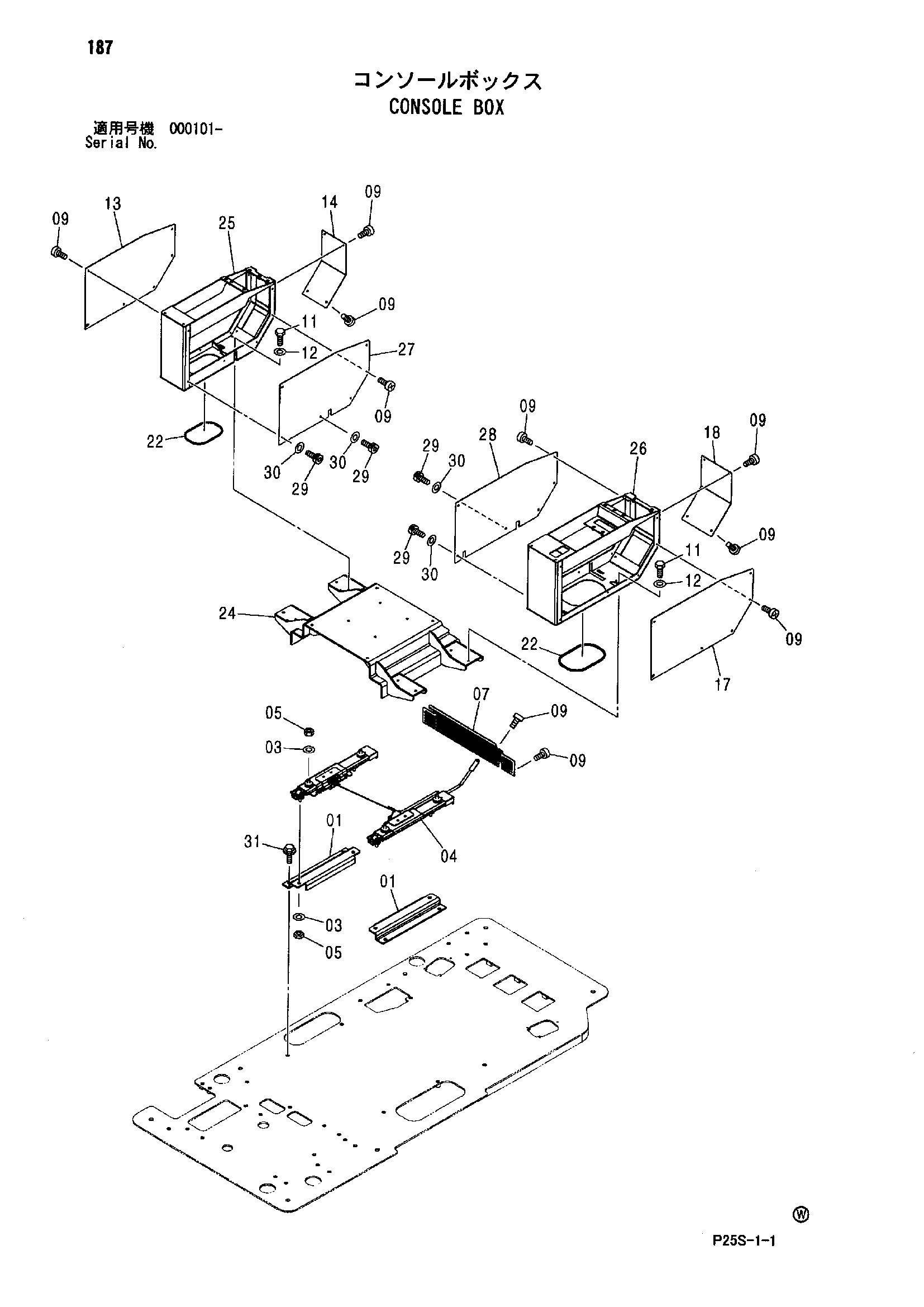

Заводская схема «Консоль короб» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4625329 | Кронштейн | 2 |
| 03 | A590110 | Плоская шайба | 8 |
| 04 | 4405128 | Ползун | 1 |
| 05 | J952010 | Гайка | 8 |
| 07 | 3103262 | Крышка | 1 |
| 09 | J650512 | Винт | 32 |
| 11 | J900812 | Болт | 8 |
| 12 | A590108 | Плоская шайба | 8 |
| 13 | 4625802 | Крышка боковой | 1 |
| 14 | 4625804 | Крышка передний | 1 |
| 17 | 4625801 | Крышка боковой | 1 |
| 18 | 4625803 | Крышка передний | 1 |
| 22 | 4628497 | Защитный кожух | 5 |
| 24 | 7047482 | Кронштейн | 1 |
| 25 | 6023278 | Стойка | 1 |
| 26 | 6023279 | Стойка | 1 |
| 27 | 4629228 | Крышка боковой | 1 |
| 28 | 4629229 | Крышка боковой | 1 |
| 29 | J780512 | Болт с внутренним шестигранником | 4 |
| 30 | A590105 | Плоская шайба | 4 |
| 31 | J271025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | J222020 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
