Рычаг управления (левый)[STD] — HITACHI SCX800-2

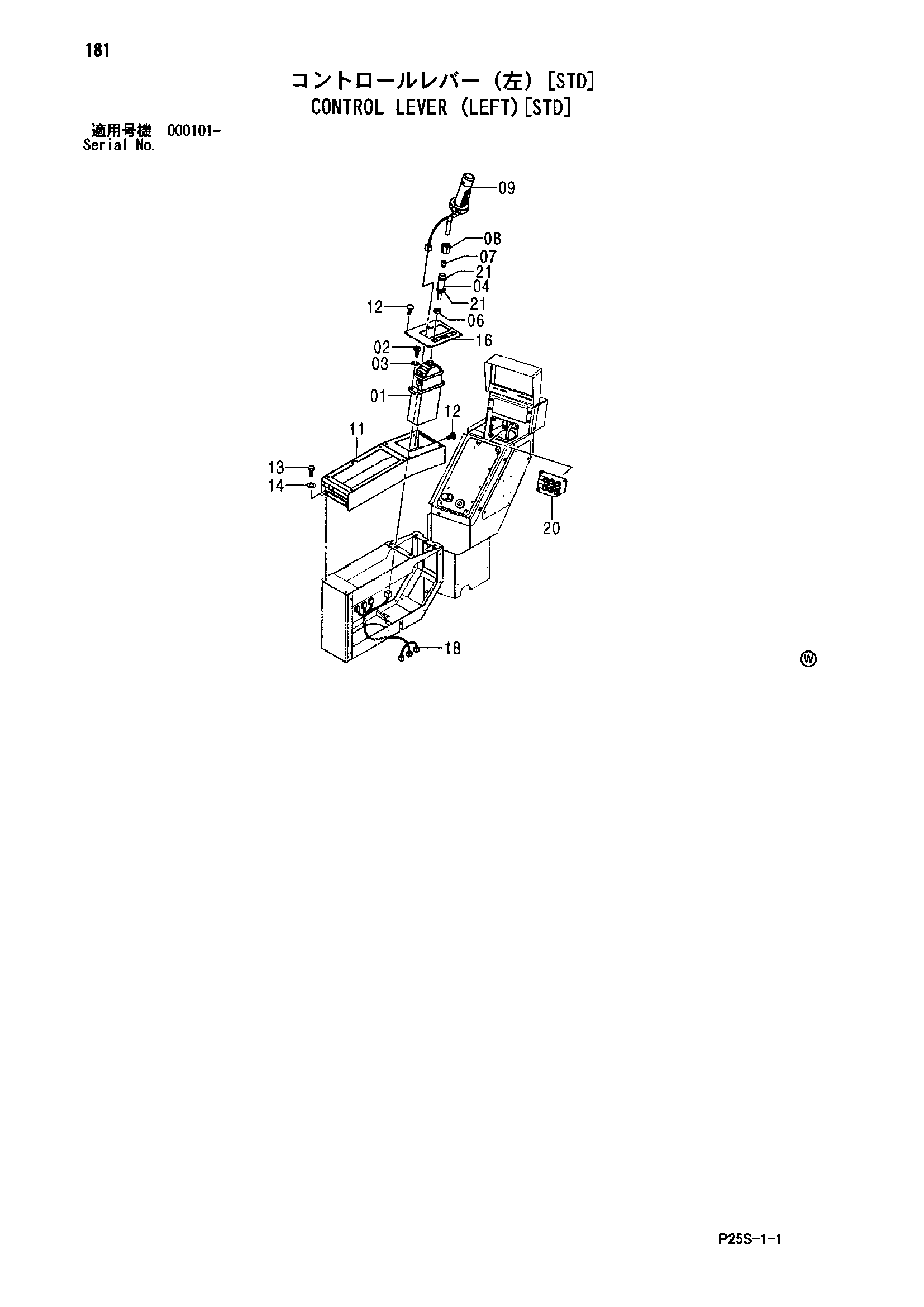

Заводская схема «Рычаг управления (левый)[STD]» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг управления (левый)[STD] HITACHI SCX800-2](/catalog-drawings/f8/f8191d8b-2311-48de-9093-3727dcfb8a7a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4605088 | Пилотный клапан | 1 |
| 02 | J780820 | Болт с внутренним шестигранником | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 04 | 9763682 | Рычаг | 1 |
| 06 | 4613052 | Гайка | 1 |
| 07 | 4157731 | Ограничитель | 1 |
| 08 | 4157732 | Рукоятка блокировка | 1 |
| 09 | 9244689 | Рычаг (с выключатель) | 1 |
| 11 | 7047138 | Крышка | 1 |
| 12 | J650512 | Винт | 6 |
| 13 | J900612 | Болт | 2 |
| 14 | A590106 | Плоская шайба | 2 |
| 16 | 2051878 | Панель | 1 |
| 18 | 2051838 | Жгут проводов | 1 |
| 20 | 7047002 | Панель индикатор | 1 |
| 21 | 4616499 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
