Джакк-уп трубопроводы (основные гидролинии)(2) — HITACHI SCX800-2

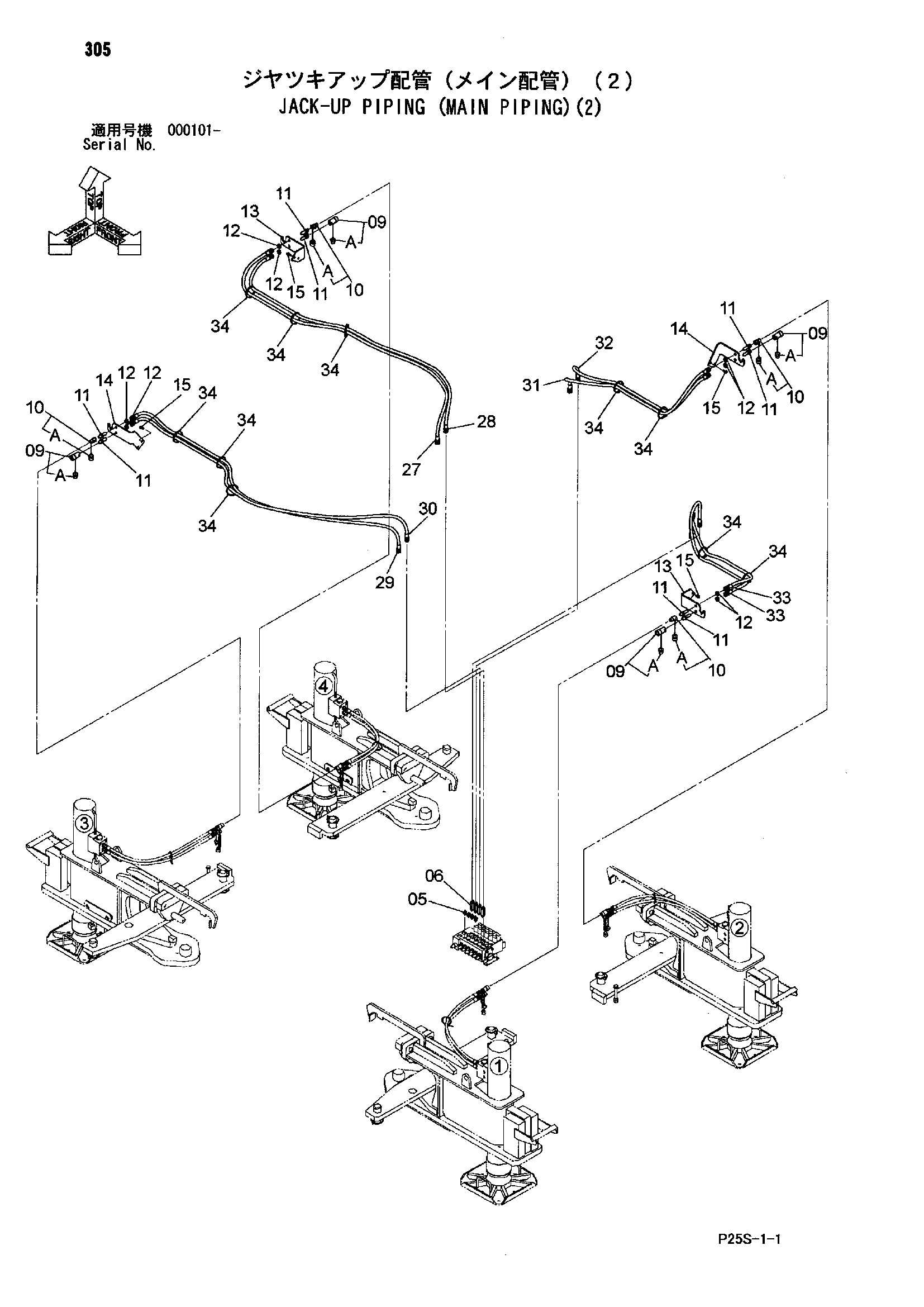

Заводская схема «Джакк-уп трубопроводы (основные гидролинии)(2)» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | A852133 | Адаптер | 4 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4325979 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4022907 | Самоуплотняющееся соединение | 4 |
| 09A | 4072595 | Колпачок | 1 |
| 10 | 4022908 | Самоуплотняющееся соединение | 4 |
| 10A | 4072596 | Колпачок | 1 |
| 11 | 4361209 | Адаптер | 8 |
| 12 | 4202531 | Гайка | 8 |
| 13 | 3104155 | Кронштейн | 2 |
| 14 | 3104156 | Кронштейн | 2 |
| 15 | J260820 | Болт с шайбой | 8 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 27 | 4305243 | Шланг | 1 |
| 28 | 4305241 | Шланг | 1 |
| 29 | 4241377 | Шланг | 1 |
| 30 | 4305246 | Шланг | 1 |
| 31 | 4304423 | Шланг | 1 |
| 32 | 4305233 | Шланг | 1 |
| 33 | 4305236 | Шланг | 2 |
| 34 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
