Левый хоусе (2) — HITACHI SCX800-2

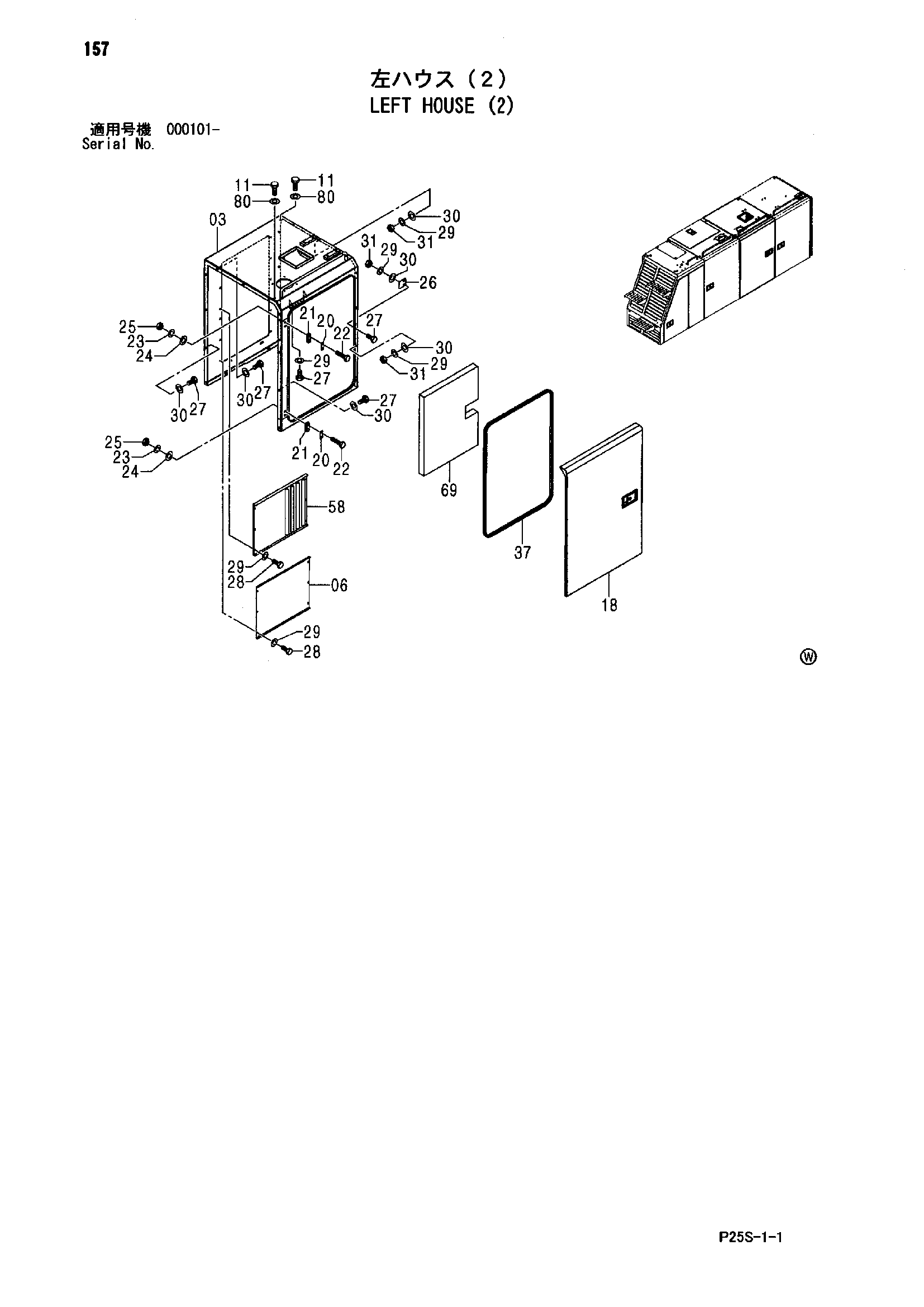

Заводская схема «Левый хоусе (2)» для HITACHI SCX800-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 5010574 | Левый хоусе | 1 |
| 06 | 3102929 | Крышка | 1 |
| 11 | J921625 | Болт | 2 |
| 18 | 7044881 | Дверь | 1 |
| 20 | 3100040 | Стопорная пластина | 2 |
| 21 | 3100042 | Пластина | 2 |
| 22 | J900840 | Болт | 4 |
| 23 | A590908 | Пружинная шайба | 4 |
| 24 | 3100044 | Пластина | 4 |
| 25 | J950008 | Гайка | 4 |
| 26 | 3100041 | Пластина | 1 |
| 27 | J921025 | Болт | 15 |
| 28 | J921016 | Болт | 12 |
| 29 | A590910 | Пружинная шайба | 27 |
| 30 | J217083 | Шайба | 24 |
| 31 | J950010 | Гайка | 13 |
| 37 | 4609144 | Трим спонге | 1 |
| 58 | 3104519 | Крышка | 1 |
| 69 | 4609971 | Изолятор | 1 |
| 80 | A590116 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX800-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
