Барабан освещение — HITACHI SCX700HD

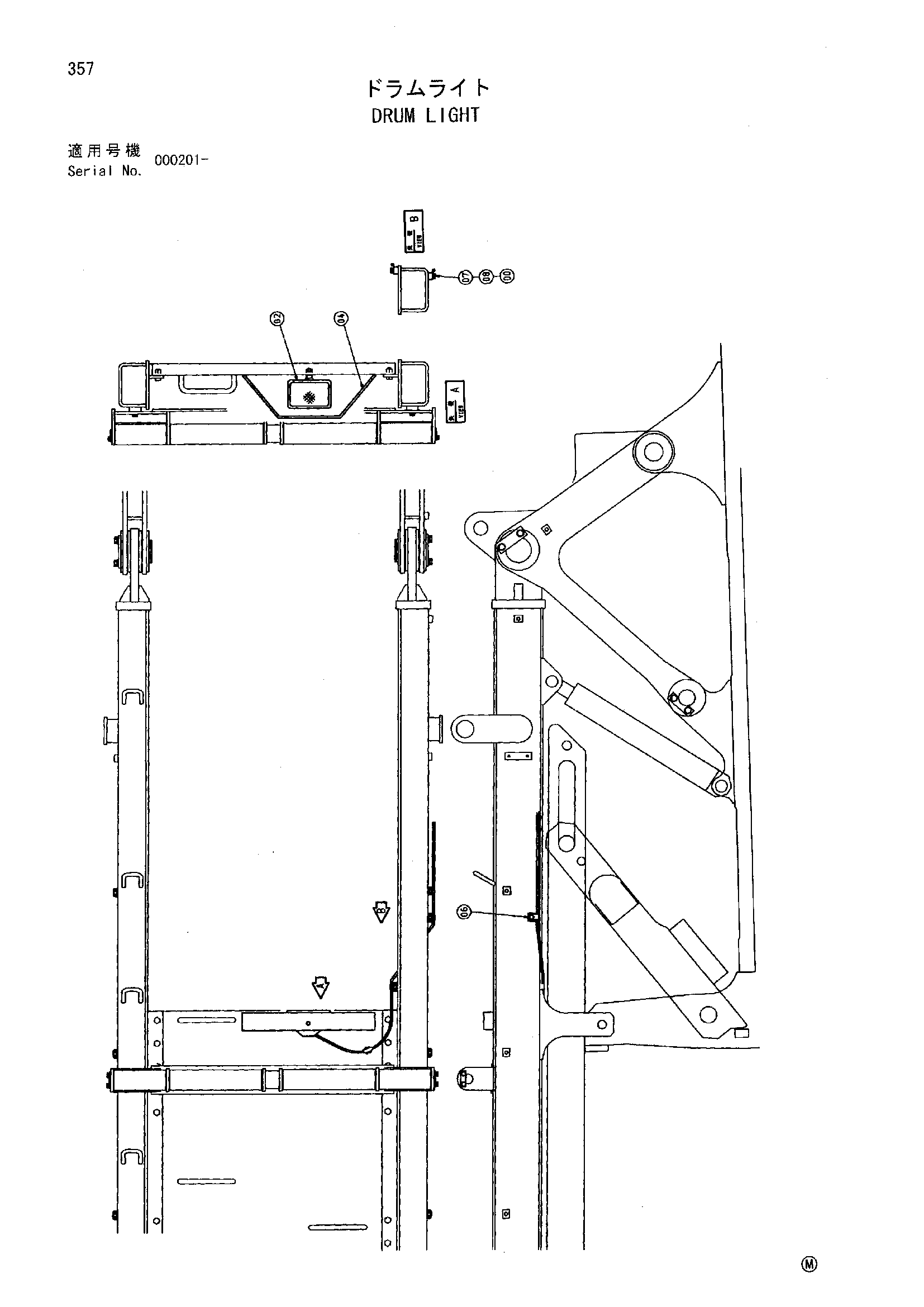

Заводская схема «Барабан освещение» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3074616 | Проводка | 1 |
| 02 | 4336570 | Фара | 1 |
| 02A | 4326801 | Ленс блок | 1 |
| 02B | 4326802 | Рама | 1 |
| 02C | 4285648 | Лампа | 1 |
| 02D | 4326803 | Прокладка | 1 |
| 02E | 4307026 | Шайба | 1 |
| 02F | 4307027 | Винт | 4 |
| 02G | A590114 | Плоская шайба | 1 |
| 02H | A590914 | Пружинная шайба | 1 |
| 02I | J952014 | Гайка | 1 |
| 04 | 4448466 | Пластина | 1 |
| 06 | 9733476 | Седло винта | 2 |
| 07 | J901025 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
