Электрооборудование (двигатель платформа) — HITACHI SCX700HD

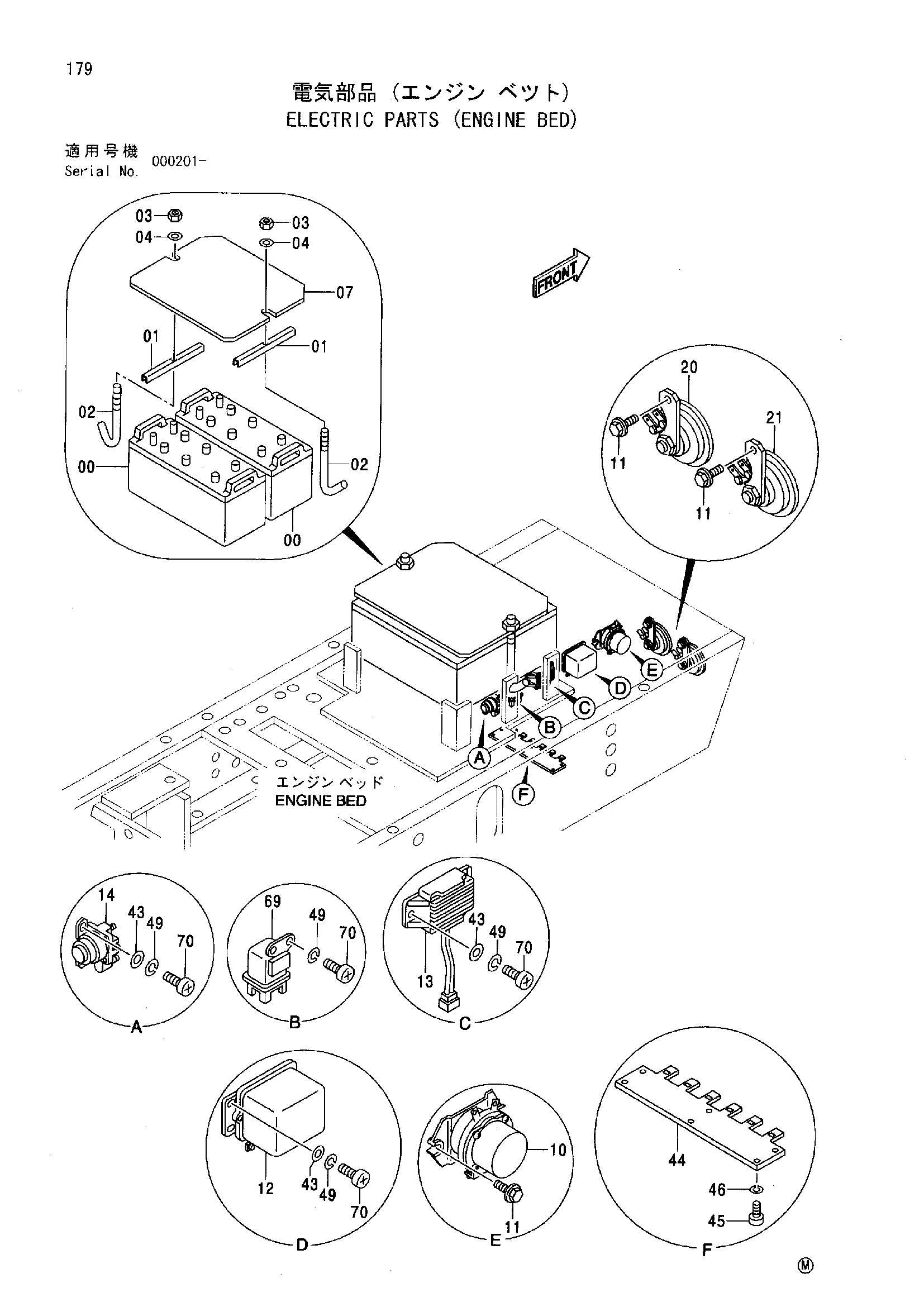

Заводская схема «Электрооборудование (двигатель платформа)» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 445214 | Опора | 2 |
| 02 | 4257034 | Болт крюк | 2 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 07 | 8069686 | Крышка | 1 |
| 10 | 4408632 | Реле аккумулятор | 1 |
| 11 | J020825 | Болт с шайбой | 4 |
| 11 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 11 | J260825 замена: A590108 | Болт с шайбой | 4 |
| 12 | 4408633 | Реле | 1 |
| 13 | 4408634 | Реле защитный | 1 |
| 14 | 4408635 | Реле | 1 |
| 20 | 4190705 | Звуковой сигнал (высокий) | 1 |
| 21 | 4191499 | Звуковой сигнал (нижний) | 1 |
| 43 | A590106 | Плоская шайба | 8 |
| 44 | 3069887 | Кронштейн | 1 |
| 45 | M430410 | Винт | 6 |
| 46 | A590904 | Пружинная шайба | 6 |
| 49 | A590906 | Пружинная шайба | 10 |
| 69 | 4210117 | Реле | 1 |
| 70 | M430610 | Винт | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
