Монитор детали — HITACHI SCX700HD

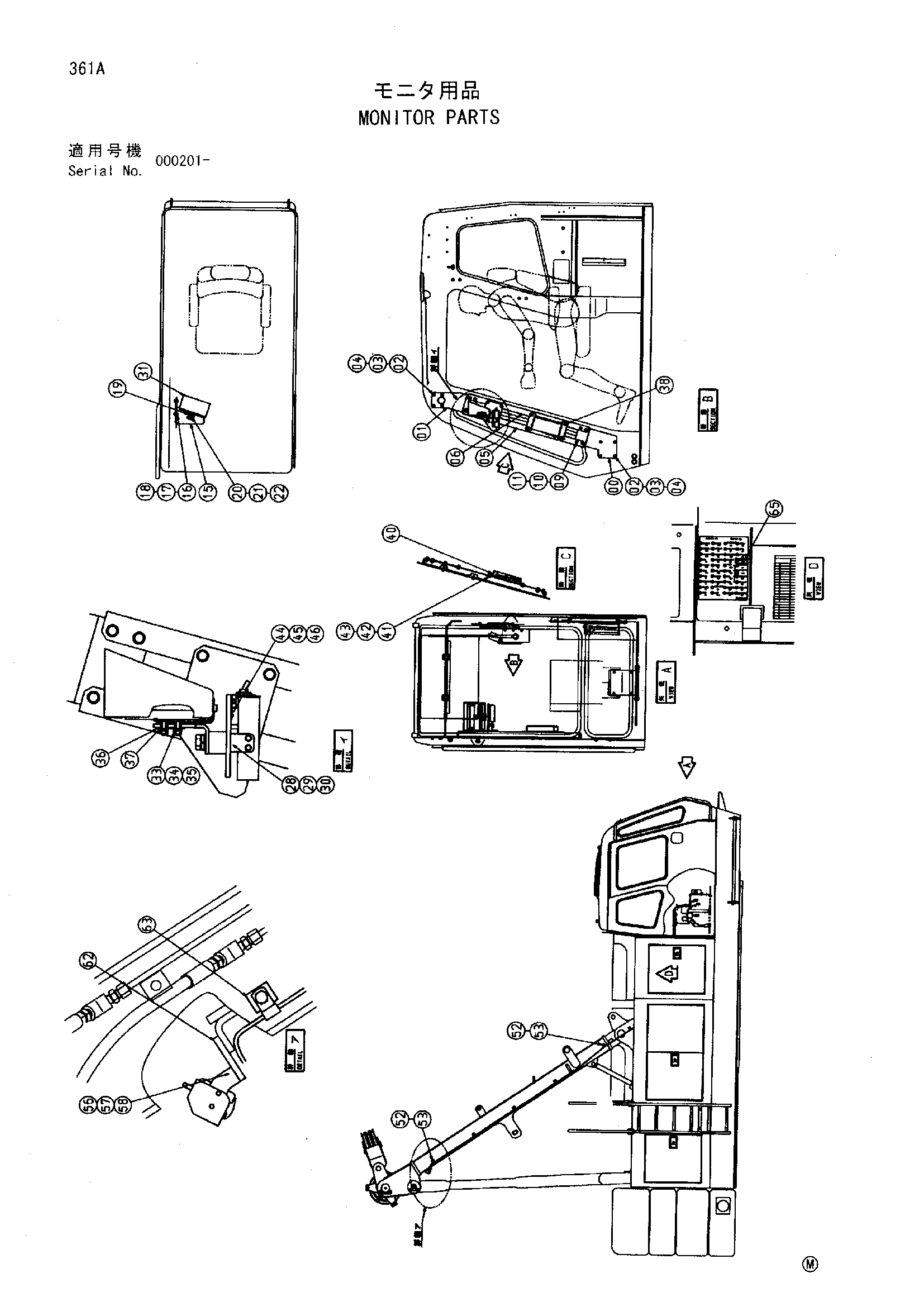

Заводская схема «Монитор детали» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8077625	Кронштейн	1
01	8077626	Кронштейн	1
02	J900820	Болт	8
03	J251008	Пружинная шайба	8
04	J250008	Плоская шайба	8
05	8085411	Кронштейн	1
06	8085412	Кронштейн	1
09	J900825	Болт	8
10	J251008	Пружинная шайба	8
11	J250008	Плоская шайба	8
15	8085249	Кронштейн	1
16	J900825	Болт	4
17	J251008	Пружинная шайба	4
18	J250008	Плоская шайба	4
19	4435975	Кронштейн	1
20	J901230	Болт	1
21	A590912	Пружинная шайба	1
22	A590112	Плоская шайба	1
28	J850408	Винт	2
29	J251004	Пружинная шайба	2
30	J250004	Плоская шайба	2
31	8085413	Крышка	1
33	J230006	Гайка	2
34	J251006	Пружинная шайба	2
35	J250006	Плоская шайба	2
36	4435987	Пластина	1
37	9757316	Кронштейн	1
38	4460416	Кронштейн	2
40	J680410	Винт с шайбой	4
41	J900820	Болт	4
42	J251008	Пружинная шайба	4
43	J250008	Плоская шайба	4
44	J850408	Винт	2
45	J251004	Пружинная шайба	2
46	J250004	Плоская шайба	2
52	J041020	Болт с шайбой	8
52	J271020 замена: J901020	Болт с шайбой	8
52	J271020 замена: J222010	Болт с шайбой	8
53	4190276	Зажим	8
54	4425990	Жгут проводов	1
55	4457819	Камера	1
56	J900612	Болт	2
57	A590906	Пружинная шайба	2
58	A590106	Плоская шайба	2
62	4463909	Седло винта	1
63	9733476	Седло винта	6
65	4464852	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
