Обратные трубопроводы (2) — HITACHI SCX700HD

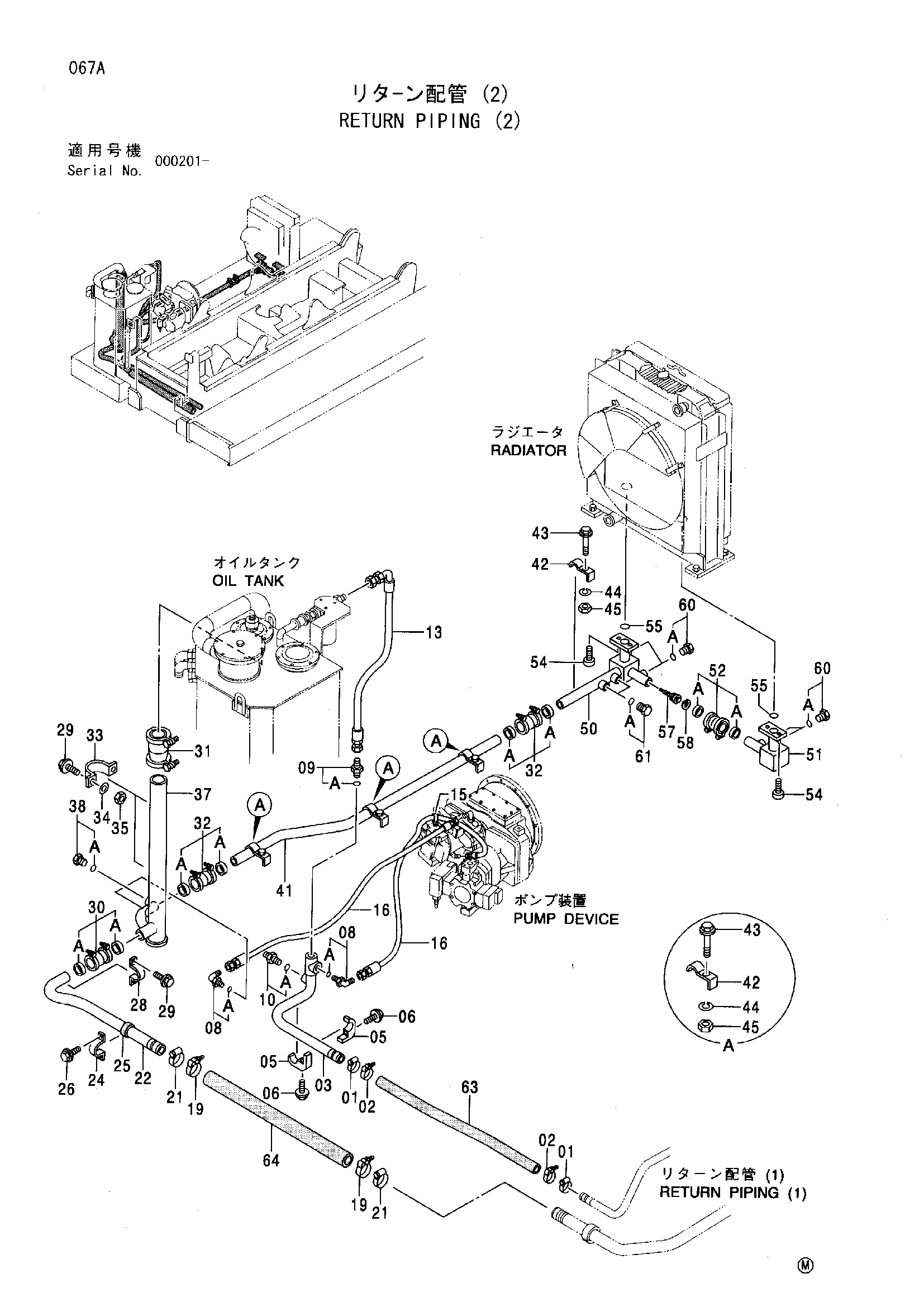

Заводская схема «Обратные трубопроводы (2)» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4011675 | Хомут шланга | 2 |
| 02 | 4296063 | Хомут шланга | 2 |
| 03 | 8073375 | Трубка | 1 |
| 05 | 4190127 | Хомут трубки | 2 |
| 06 | J011265 | Болт с шайбой | 2 |
| 06 | J271265 замена: J901265 | Болт с шайбой | 2 |
| 06 | J271265 замена: J222012 | Болт с шайбой | 2 |
| 08 | 4353073 | Угловой штуцер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4139973 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4210361 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4406231 | Шланг | 1 |
| 15 | 4190263 | Зажим | 1 |
| 16 | 4214488 | Шланг | 2 |
| 19 | 4263764 | Хомут шланга | 2 |
| 21 | 4504491 | Хомут шланга | 2 |
| 22 | 8072729 | Трубка | 1 |
| 24 | 4000909 | Хомут трубки | 1 |
| 25 | 4343144 | Втулка | 1 |
| 26 | J011025 | Болт с шайбой | 2 |
| 26 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 26 | J271025 замена: J222010 | Болт с шайбой | 2 |
| 28 | 4053865 | Хомут трубки | 1 |
| 29 | J011030 | Болт с шайбой | 6 |
| 29 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 29 | J271030 замена: J222010 | Болт с шайбой | 6 |
| 30 | 4067833 | Муфта | 1 |
| 30A | 4196261 | Уплотнение | 2 |
| 31 | 4071214 | Муфта | 1 |
| 32 | 4067834 | Муфта | 2 |
| 32A | 4196260 | Уплотнение | 2 |
| 33 | 4000910 | Хомут трубки | 2 |
| 34 | J222010 | Шайба | 2 |
| 35 | J950010 | Гайка | 2 |
| 37 | 8072139 | Трубка | 1 |
| 38 | 4174542 | Пробка | 1 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 3083316 | Трубка | 1 |
| 42 | 4053697 | Хомут трубки | 4 |
| 43 | J021280 | Болт с шайбой | 4 |
| 43 | J271280 замена: J901280 | Болт с шайбой | 4 |
| 43 | J271280 замена: J222012 | Болт с шайбой | 4 |
| 44 | A590912 | Пружинная шайба | 2 |
| 45 | J950012 | Гайка | 2 |
| 50 | 8073371 | Трубка | 1 |
| 51 | 8073349 | Трубка | 1 |
| 52 | 4067834 | Муфта | 1 |
| 52A | 4196260 | Уплотнение | 2 |
| 54 | M341236 | Болт с внутренним шестигранником | 4 |
| 55 | A811050 | Уплотнительное кольцо | 2 |
| 57 | 4252129 | Клапан | 1 |
| 58 | 991718 | Стопорное кольцо | 1 |
| 60 | 4092534 | Пробка | 4 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4174542 | Пробка | 2 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 63 | 4120261 | Резиновый шланг | 1 |
| 64 | 4421980 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
