Крышка (LR) — HITACHI SCX700HD

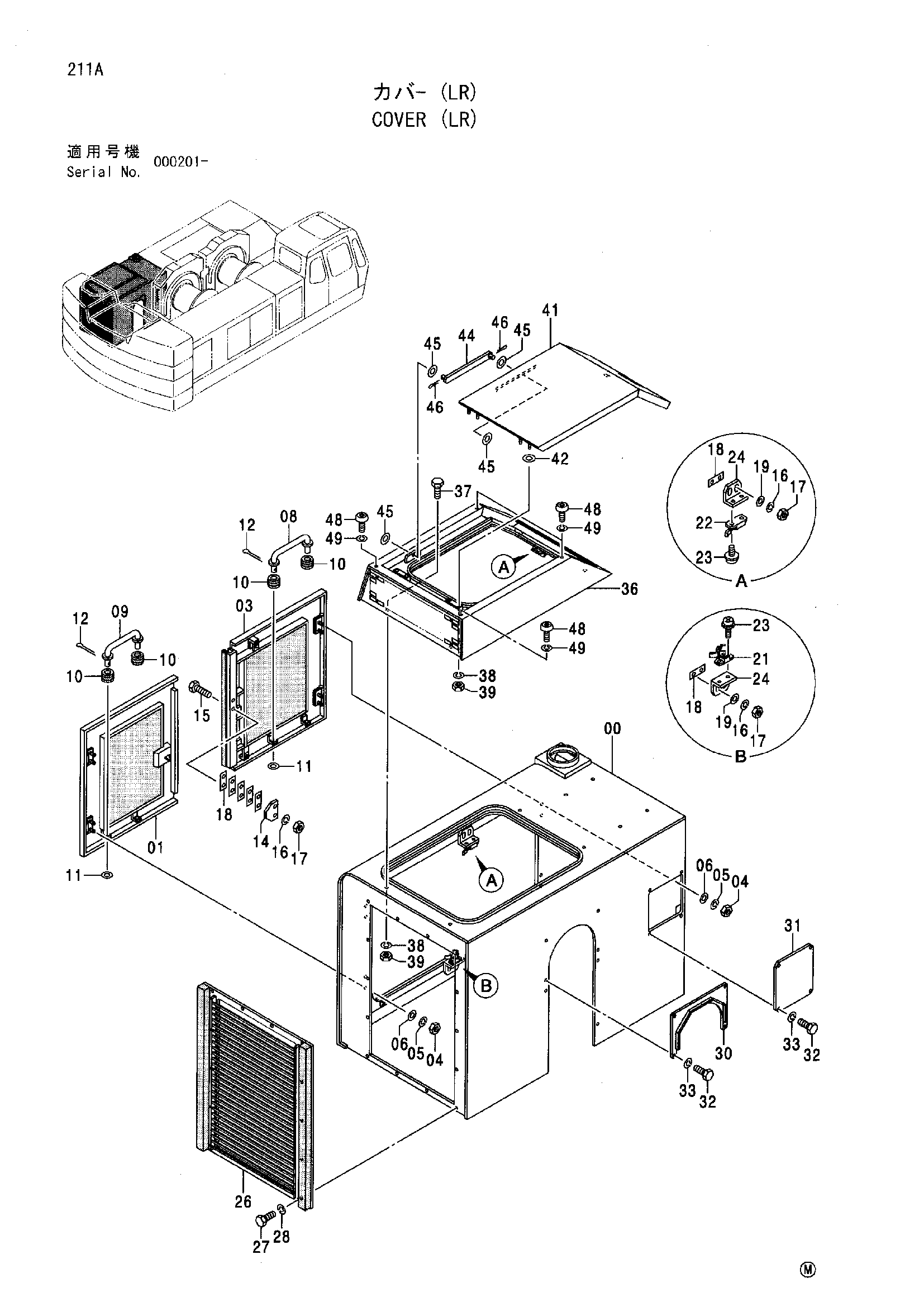

Заводская схема «Крышка (LR)» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006129 | Крышка | 1 |
| 01 | 7031918 | Дверь | 1 |
| 03 | 7030514 | Дверь | 1 |
| 04 | J950010 | Гайка | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | A590110 | Плоская шайба | 8 |
| 08 | 9742293 | Стойка | 1 |
| 09 | 9742292 | Стойка | 1 |
| 10 | 4330808 | Резиновая втулка | 4 |
| 11 | A590108 | Плоская шайба | 2 |
| 12 | A762013 | Шплинт | 2 |
| 14 | 4330979 | Замок | 1 |
| 15 | J901028 замена: J901030 | Болт | 2 |
| 15 | J901030 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 8 |
| 17 | J950010 | Гайка | 8 |
| 18 | 4330984 | Регулировочная шайба 1.0 | 8 |
| 19 | J217083 | Шайба | 6 |
| 21 | 4346579 | Замок | 1 |
| 22 | 4346580 | Замок | 2 |
| 23 | J680412 | Винт с шайбой | 6 |
| 24 | 4346147 | Кронштейн | 3 |
| 26 | 6018160 | Лоувер | 1 |
| 27 | J901020 | Болт | 14 |
| 28 | A590910 | Пружинная шайба | 14 |
| 30 | 8073543 | Крышка | 1 |
| 31 | 4405921 | Крышка(3) | 1 |
| 32 | J901020 | Болт | 8 |
| 33 | A590910 | Пружинная шайба | 8 |
| 36 | 6018167 | Воздуховод | 1 |
| 37 | J901028 замена: J901030 | Болт | 4 |
| 37 | J901030 | Болт | 4 |
| 38 | A590910 | Пружинная шайба | 8 |
| 39 | J950010 | Гайка | 8 |
| 41 | 6018174 | Рооф | 1 |
| 42 | A590110 | Плоская шайба | 4 |
| 44 | 9742291 | Стойка | 1 |
| 45 | A590112 | Плоская шайба | 4 |
| 46 | A762018 | Шплинт | 2 |
| 48 | 4330985 | Болт | 4 |
| 49 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
