Барабан блокировка — HITACHI SCX700HD

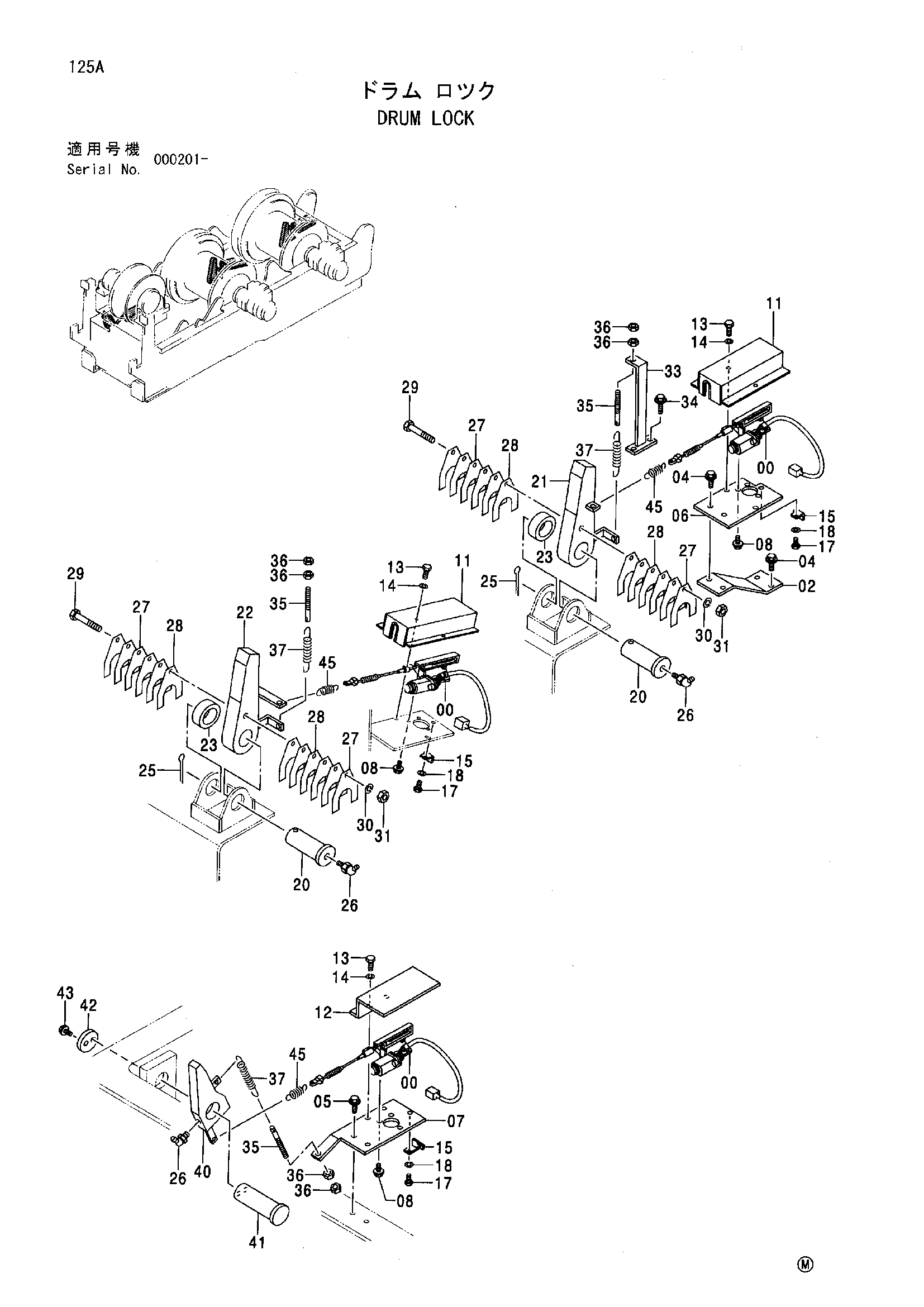

Заводская схема «Барабан блокировка» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4318436	Гидромотор	3
02	4406684	Кронштейн	1
04	J011025	Болт с шайбой	6
04	J271025 замена: J901025	Болт с шайбой	6
04	J271025 замена: J222010	Болт с шайбой	6
05	J011030	Болт с шайбой	2
05	J271030 замена: J901030	Болт с шайбой	2
05	J271030 замена: J222010	Болт с шайбой	2
06	4319860	Пластина	1
07	4406681	Пластина	1
08	J010620	Болт с шайбой	9
08	J260620 замена: J900620	Болт с шайбой	9
08	J260620 замена: A590106	Болт с шайбой	9
11	8066827	Крышка	2
12	3065918	Крышка	1
13	J900812	Болт	6
14	A590908	Пружинная шайба	6
15	4336875	Кронштейн	3
17	J901014 замена: J901016	Болт	3
17	J901016	Болт	3
18	A590910	Пружинная шайба	3
20	4415399	Палец	2
21	8073482	Зуб	1
22	8073483	Зуб	1
23	4406683	Проставка	2
25	A761000	Шплинт	2
26	J75581	Пресс-маслёнка	3
27	4328945	Регулировочная шайба 1.2	12
28	4328943	Регулировочная шайба 2.3	12
29	J901080	Болт	2
30	A590910	Пружинная шайба	2
31	J950010	Гайка	2
33	9751014	Кронштейн	1
34	J011020	Болт с шайбой	2
34	J271020 замена: J901020	Болт с шайбой	2
34	J271020 замена: J222010	Болт с шайбой	2
35	4142253	Шток	3
36	M500807	Гайка	6
37	4313521	Пружина	3
40	8073484	Зуб	1
41	4406682	Палец	1
42	4316493	Фиксатор	1
43	J011230	Болт с шайбой	2
43	J271230 замена: J901230	Болт с шайбой	2
43	J271230 замена: J222012	Болт с шайбой	2
45	4405024	Пружина	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
