Пилотные гидролинии (9-1) — HITACHI SCX700HD

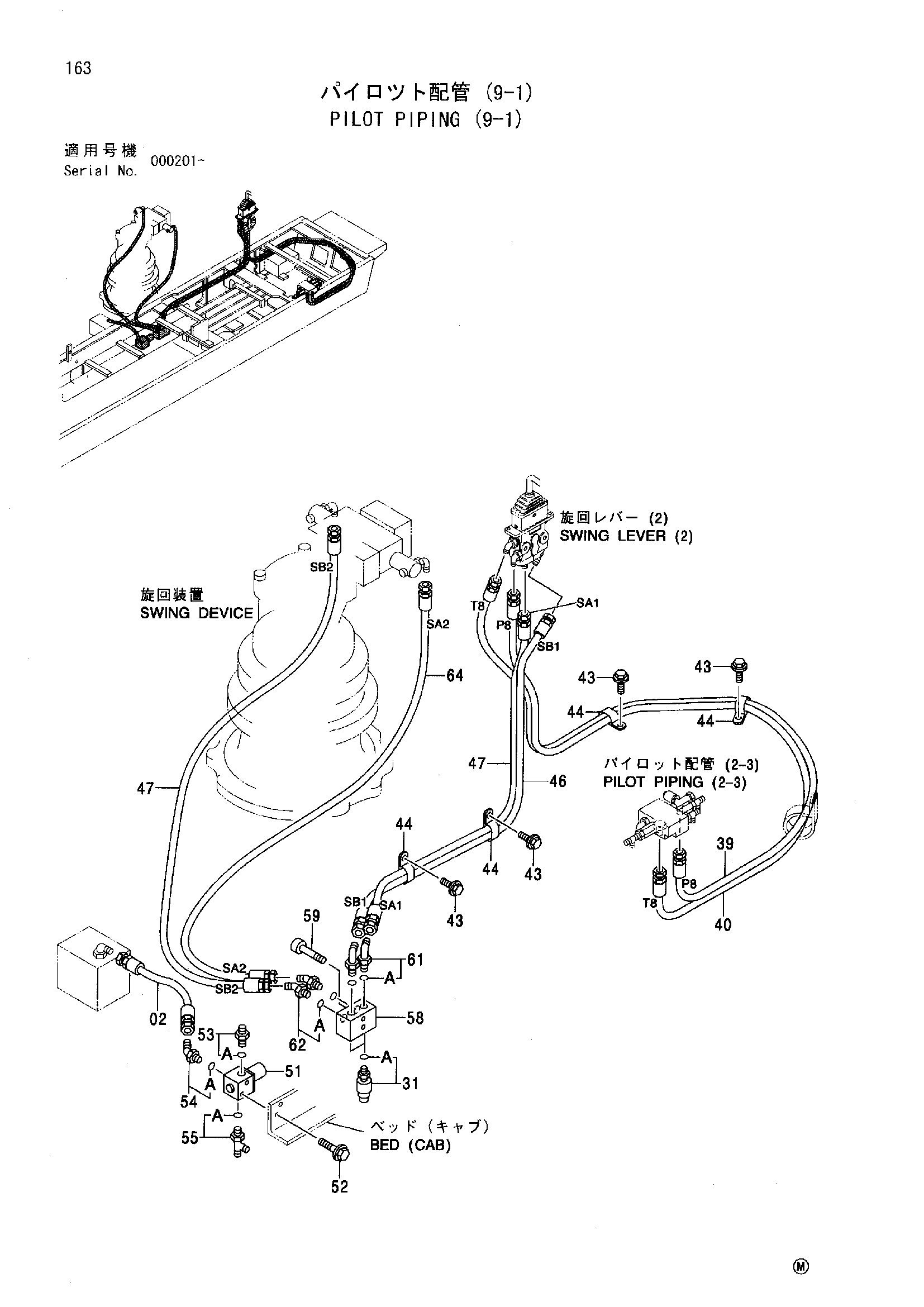

Заводская схема «Пилотные гидролинии (9-1)» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4390224 | Шланг | 1 |
| 31 | 4254563 | Выключатель давление | 2 |
| 31A | 4113154 | Уплотнительное кольцо | 1 |
| 39 | 4371368 | Шланг | 1 |
| 40 | 4357989 | Шланг | 1 |
| 43 | J011020 | Болт с шайбой | 4 |
| 43 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 43 | J271020 замена: J222010 | Болт с шайбой | 4 |
| 44 | 4190282 | Зажим | 4 |
| 46 | 4406249 | Шланг | 1 |
| 47 | 4406251 | Шланг | 2 |
| 51 | 4302289 | Электромагнитный клапан | 1 |
| 52 | J010616 | Болт с шайбой | 2 |
| 52 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 52 | J260616 замена: A590106 | Болт с шайбой | 2 |
| 53 | 4200467 | Адаптер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4200472 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4207300 | Тройник | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 3082721 | Блок | 1 |
| 59 | M341065 | Болт с внутренним шестигранником | 2 |
| 61 | 4154671 | Угловой штуцер | 2 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4190244 | Угловой штуцер | 2 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4319151 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
