Нижний стрела — HITACHI SCX700HD

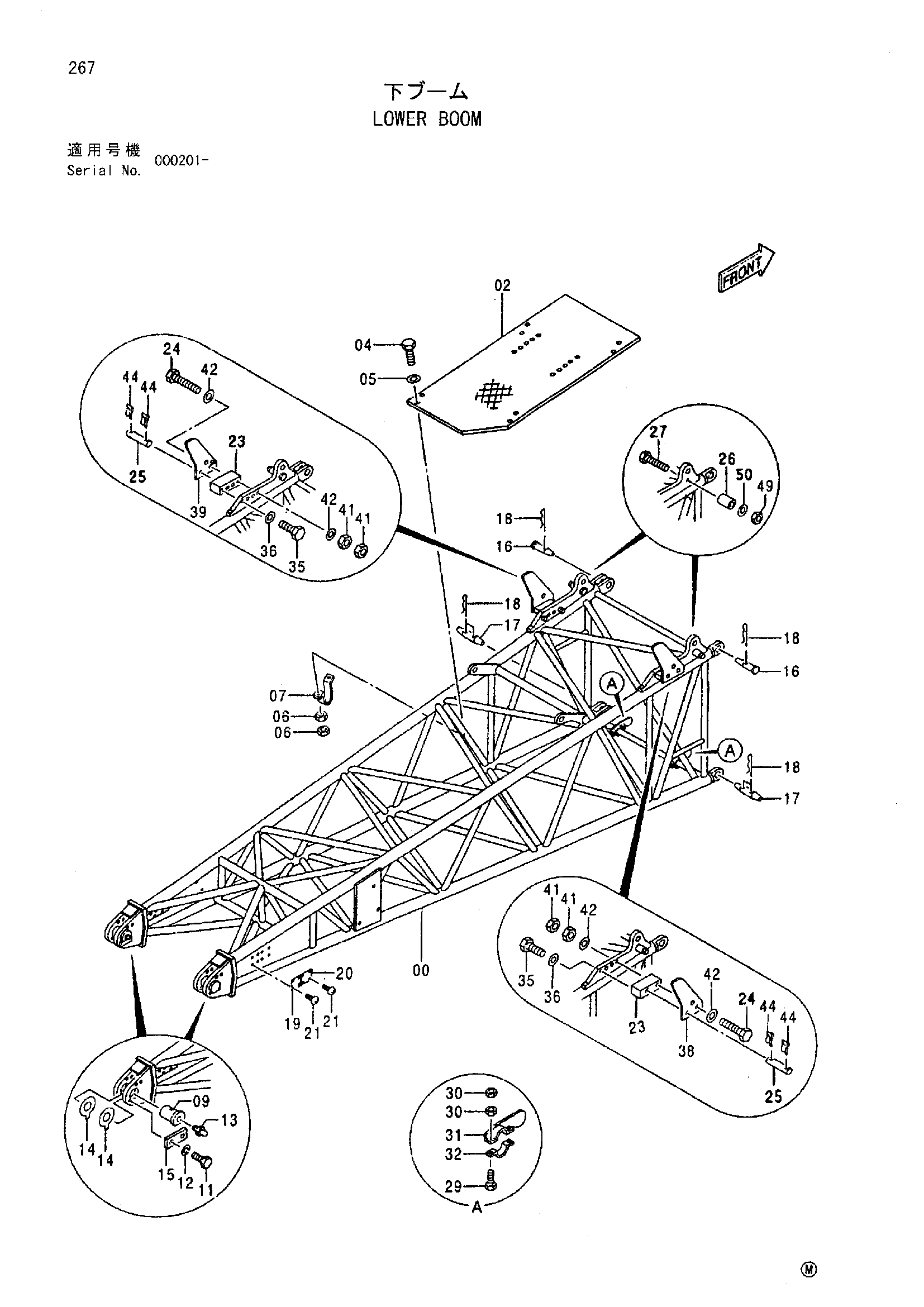

Заводская схема «Нижний стрела» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5007159	Стрела нижний	1
02	8080615	Защитный кожух	1
04	J901240	Болт	8
05	449490	Шайба	8
06	J950012	Гайка	16
07	4363542	Хомут трубки	4
09	4403992	Мост	2
11	J932035	Болт	4
12	A590920	Пружинная шайба	4
13	J75481	Пресс-маслёнка	2
14	4403849	Регулировочная шайба	8
15	4415602	Стопорная пластина	2
16	4365916	Палец	2
17	4365917	Палец	2
18	3002554	Стопорный палец	6
19	457517	Информационная табличка	1
20	4053262	Информационная табличка	1
21	M492564	Приводной винт	8
23	4369935	Седло винта	2
24	J932013	Болт	2
25	4407872	Палец	2
26	4369940	Ограничитель	2
27	J932410	Болт	2
29	J901030	Болт	4
30	J950010	Гайка	8
31	9723588	Ограничитель	2
32	4178182	Хомут трубки	2
35	J932060	Болт	4
36	4018545	Шайба	4
38	8068261	Пластина	1
39	8068260	Пластина	1
41	J951020	Гайка	4
42	A590120	Плоская шайба	4
44	947404	Палец кольцо	4
49	M660024	U-образная гайка	2
50	4085614	Шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
