Расширительный бачок — HITACHI SCX700HD

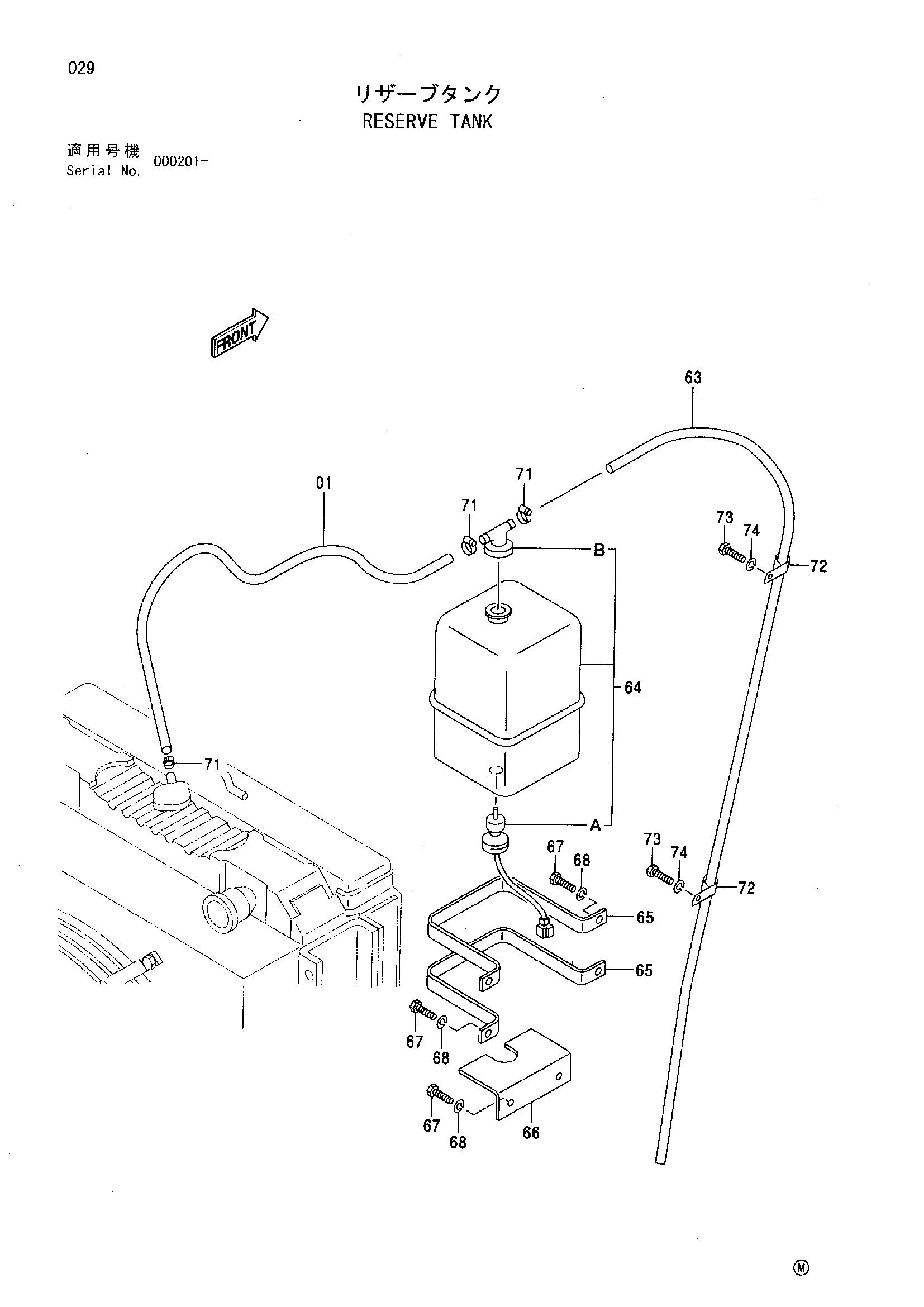

Заводская схема «Расширительный бачок» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4407275 | Водяной шланг | 1 |
| 63 | 4407277 | Виниловый шланг | 1 |
| 64 | 4206452 | Бак воды | 1 |
| 64A | 4237651 | Выключатель уровень | 1 |
| 64B | 4237650 | Колпачок | 1 |
| 65 | 4336797 | Хомут | 2 |
| 66 | 4337331 | Кронштейн | 1 |
| 67 | J901020 | Болт | 6 |
| 68 | A590910 | Пружинная шайба | 6 |
| 71 | 4508575 | Хомут шланга | 3 |
| 72 | 4190272 | Зажим | 2 |
| 73 | J901020 | Болт | 2 |
| 74 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
