Крышка (LF) — HITACHI SCX700HD

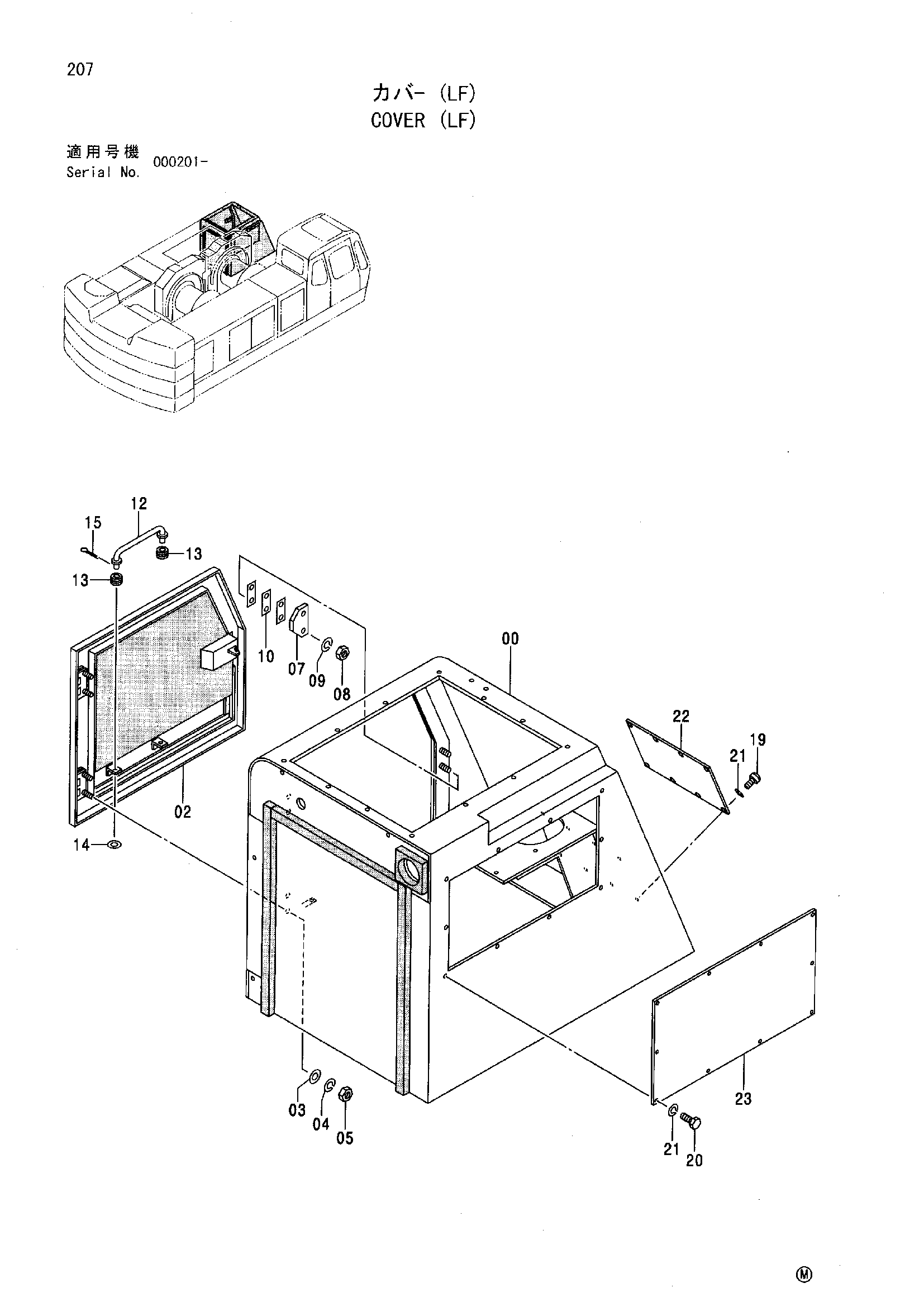

Заводская схема «Крышка (LF)» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006113 | Крышка | 1 |
| 02 | 7034293 | Дверь | 1 |
| 03 | A590110 | Плоская шайба | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | J950010 | Гайка | 4 |
| 07 | 4330980 | Замок | 1 |
| 08 | J950010 | Гайка | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | 4330984 | Регулировочная шайба 1.0 | 3 |
| 12 | 9742293 | Стойка | 1 |
| 13 | 4330808 | Резиновая втулка | 2 |
| 14 | A590108 | Плоская шайба | 1 |
| 15 | A762013 | Шплинт | 1 |
| 19 | 4330985 | Болт | 8 |
| 20 | J901020 | Болт | 10 |
| 21 | A590910 | Пружинная шайба | 18 |
| 22 | 4416210 | Крышка | 1 |
| 23 | 8075477 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
