Гусеничная рама — HITACHI SCX700HD

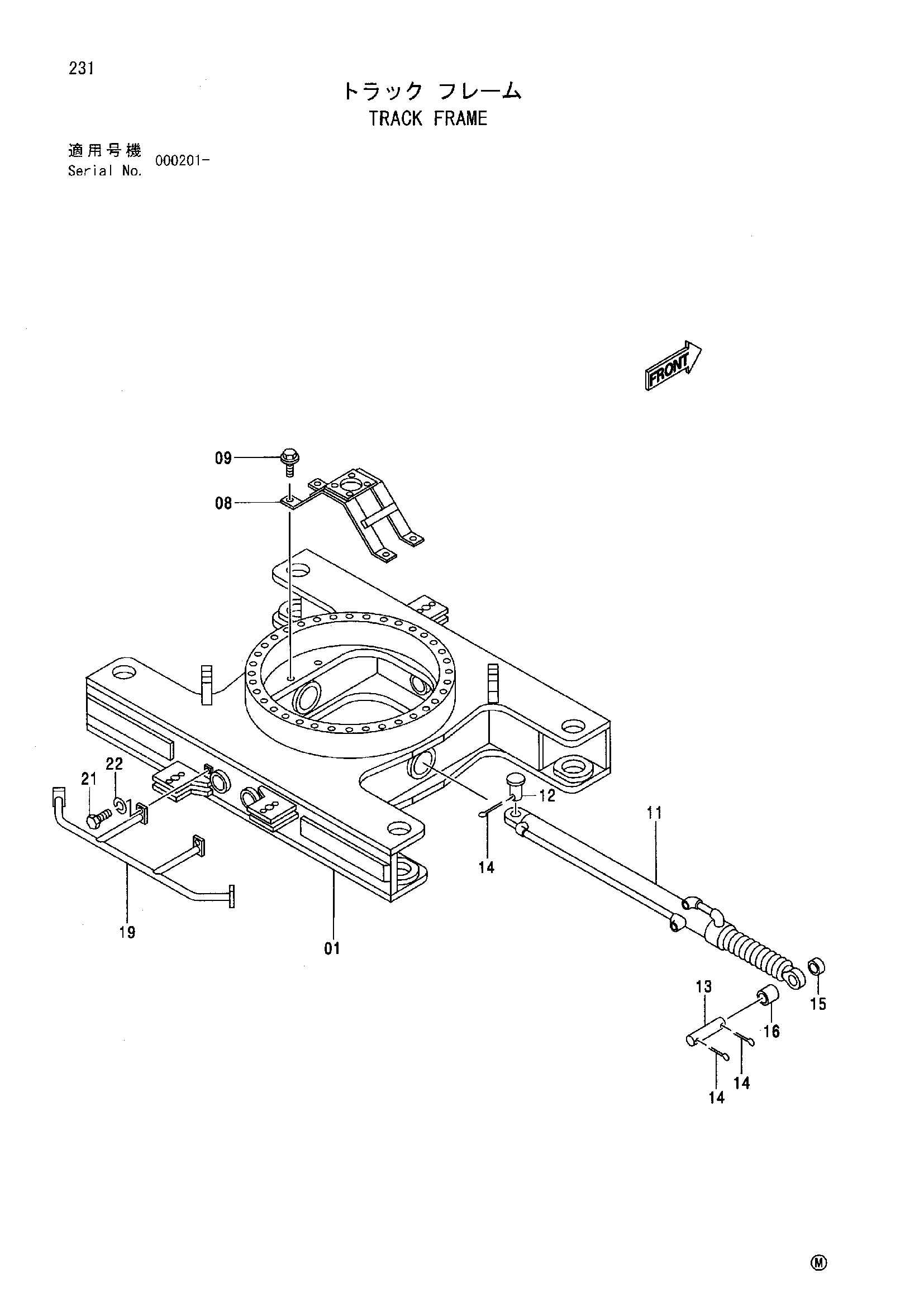

Заводская схема «Гусеничная рама» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6019240 | Гусеничная рама | 1 |
| 08 | 8063414 | Кронштейн | 1 |
| 09 | J011235 | Болт с шайбой | 4 |
| 09 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 09 | J271235 замена: J222012 | Болт с шайбой | 4 |
| 11 | 4364642 | Гидроцилиндр. масляный | 1 |
| 12 | 4369832 | Палец | 1 |
| 13 | 4369884 | Палец | 1 |
| 14 | A761000 | Шплинт | 3 |
| 15 | 4371064 | Проставка | 1 |
| 16 | 4371065 | Проставка | 1 |
| 19 | 8073249 | Опора | 1 |
| 21 | J912045 | Болт | 2 |
| 22 | A590920 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
