Гусеница опора — HITACHI SCX700HD

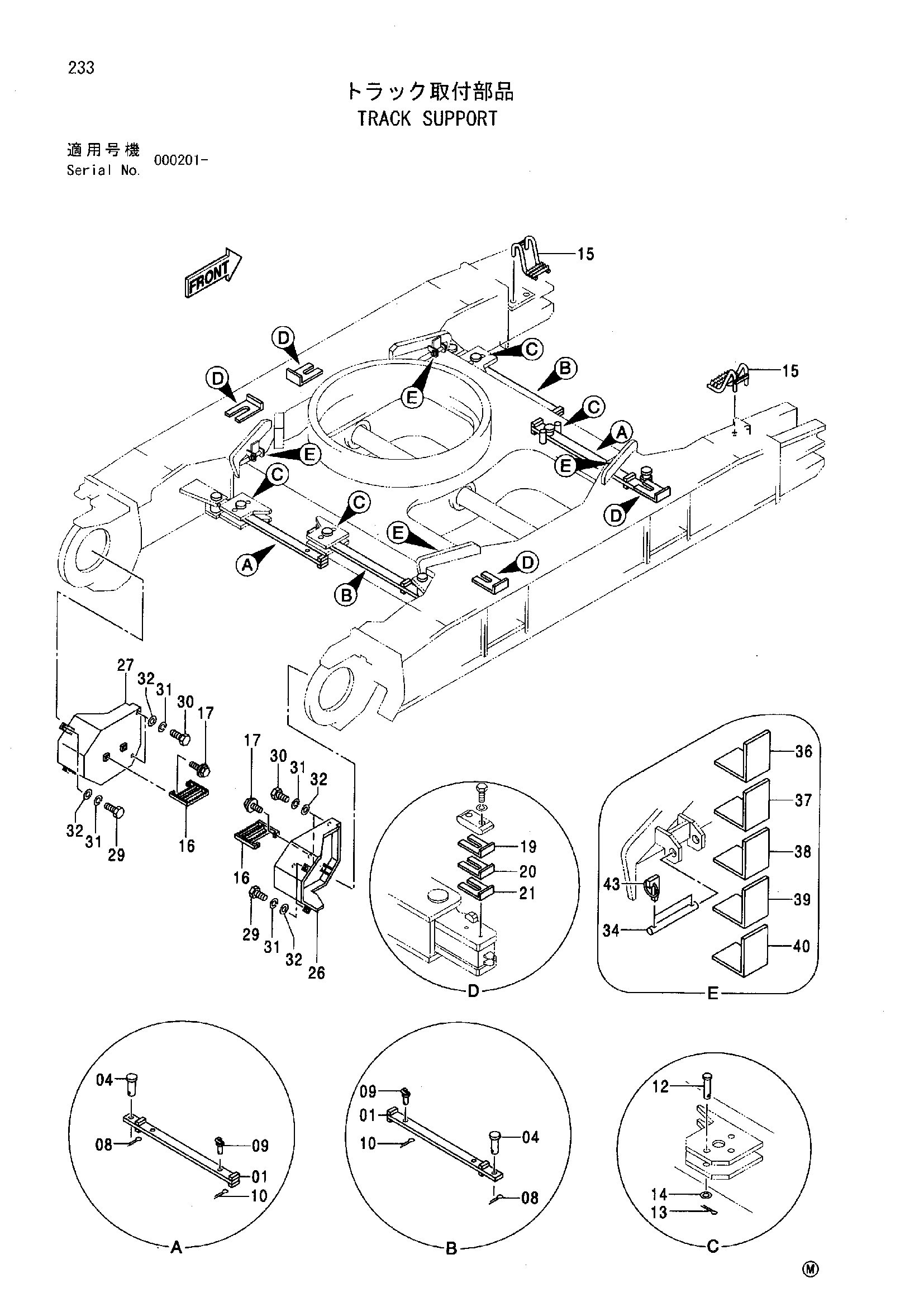

Заводская схема «Гусеница опора» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8080203 | Тяга | 4 |
| 04 | 4405241 | Палец | 4 |
| 08 | A766071 | Шплинт | 4 |
| 09 | 9753185 | Палец | 4 |
| 10 | 947447 | Палец кольцо | 4 |
| 12 | 4369885 | Палец | 8 |
| 13 | A764040 | Шплинт | 8 |
| 14 | A590120 | Плоская шайба | 8 |
| 15 | 8083688 | Ступень | 2 |
| 16 | 9743138 | Ступень | 2 |
| 17 | J021230 | Болт с шайбой | 4 |
| 17 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 17 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 19 | 4368831 | Регулировочная шайба 2.3 | 4 |
| 20 | 4368832 | Регулировочная шайба 4.5 | 4 |
| 21 | 4368833 | Регулировочная шайба 3.2 | 4 |
| 26 | 7032843 | Крышка | 1 |
| 27 | 7032842 | Крышка | 1 |
| 29 | J901225 | Болт | 4 |
| 30 | J901200 | Болт | 4 |
| 31 | A590912 | Пружинная шайба | 8 |
| 32 | A590112 | Плоская шайба | 8 |
| 34 | 4414266 | Палец | 4 |
| 36 | 4385455 | Регулировочная шайба 2.3 | 4 |
| 37 | 4385454 | Регулировочная шайба 3.2 | 4 |
| 38 | 4385453 | Регулировочная шайба 4.5 | 4 |
| 39 | 4385452 | Регулировочная шайба 6 | 4 |
| 40 | 4385451 | Регулировочная шайба 9 | 4 |
| 43 | 947404 | Палец кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
