Поддерживающий каток — HITACHI SCX700HD

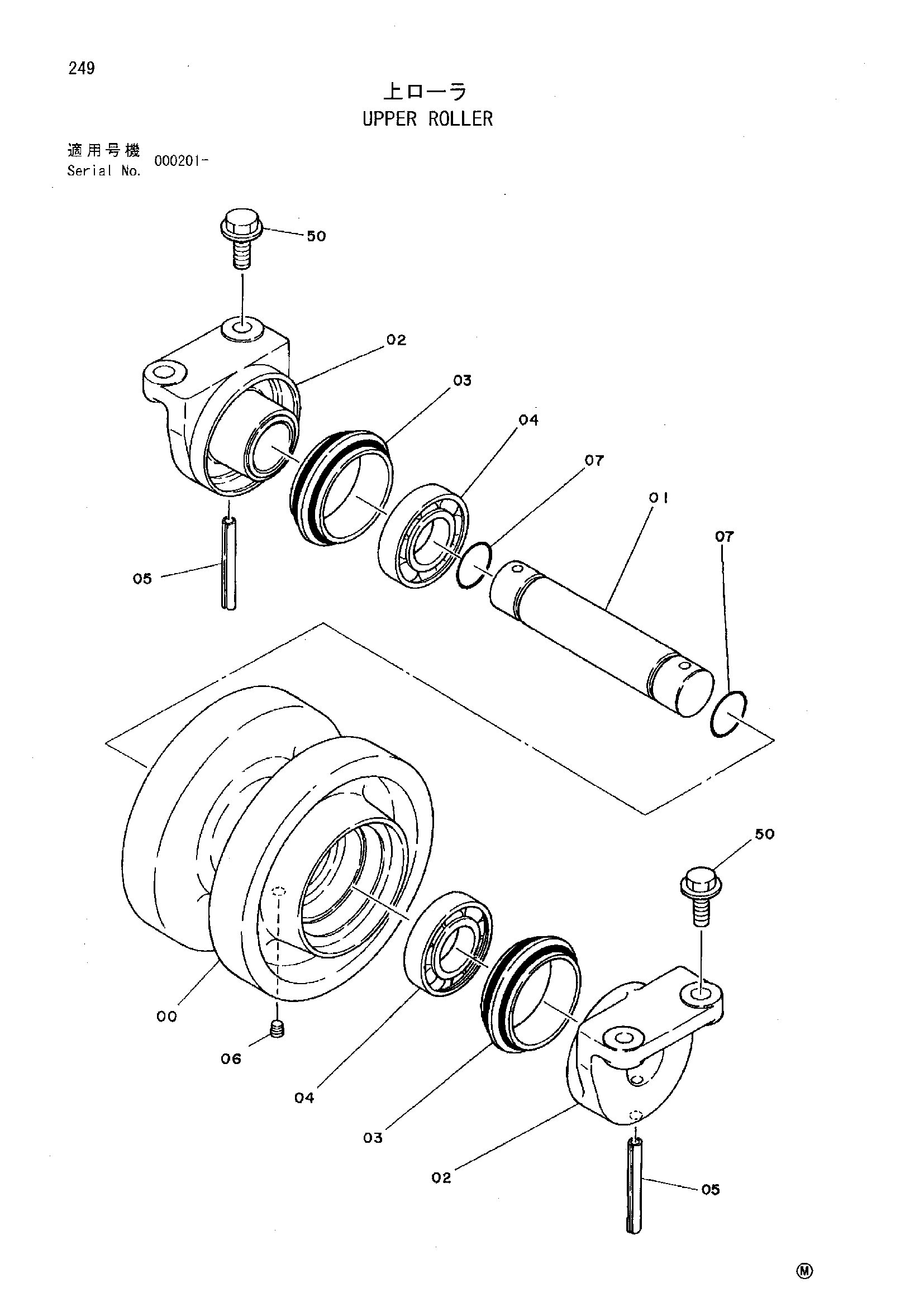

Заводская схема «Поддерживающий каток» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-07 | 9180566 | Поддерживающий каток в сборе | 6 |
| 00 | 3028257 | Ролик | 1 |
| 01 | 4419535 | Мост | 1 |
| 02 | 2019599 | Втулка | 2 |
| 03 | 4259493 | Комплект уплотнений | 2 |
| 04 | 4002151 | Шариковый подшипник | 2 |
| 05 | 4509576 | Пружинный штифт | 2 |
| 06 | 94-2010 | Пробка | 1 |
| 07 | A810035 | Уплотнительное кольцо | 2 |
| 50 | J011240 | Болт с шайбой | 24 |
| 50 | J271240 замена: J901240 | Болт с шайбой | 24 |
| 50 | J271240 замена: J222012 | Болт с шайбой | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
