Кондиционер. детали — HITACHI SCX700HD

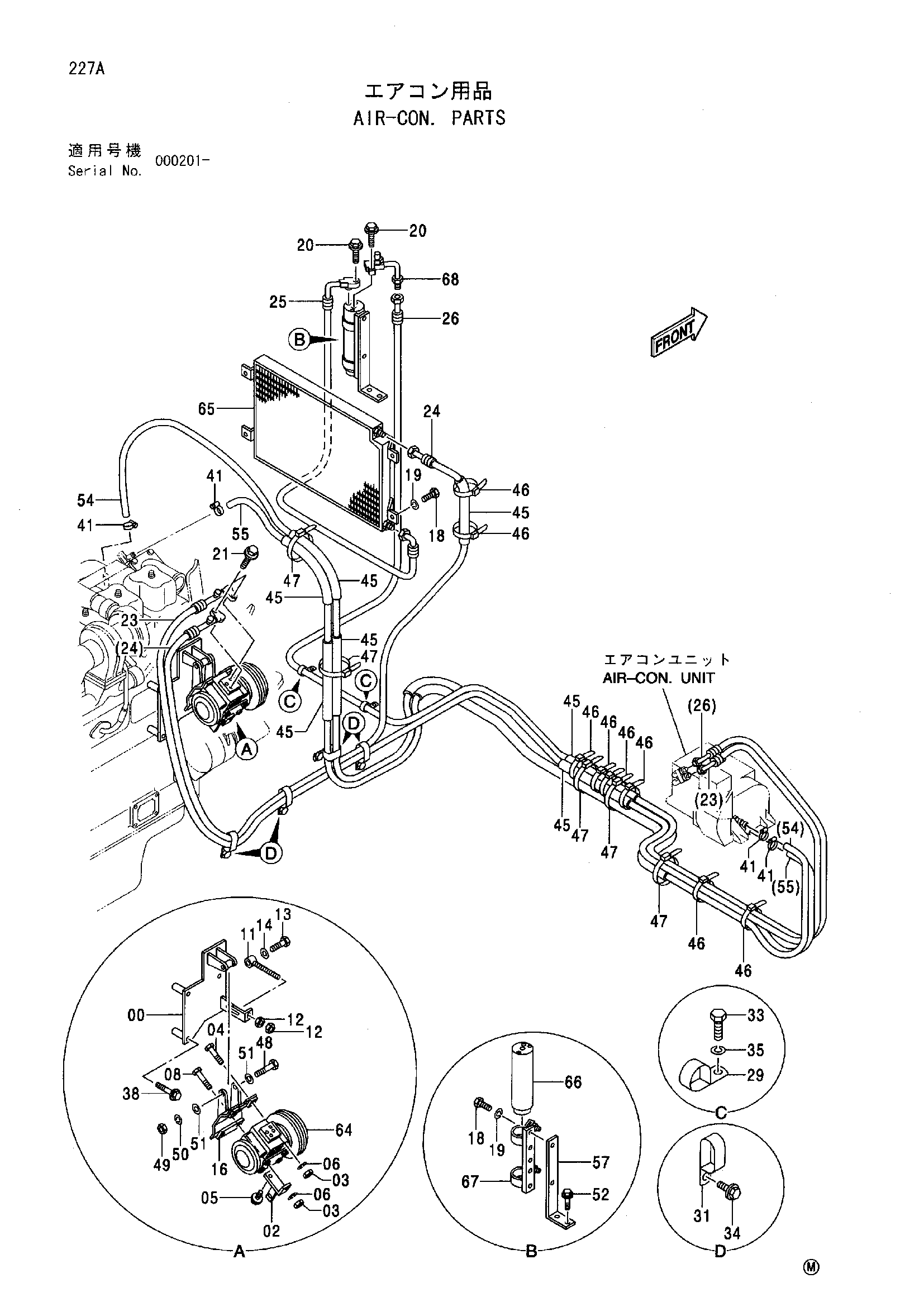

Заводская схема «Кондиционер. детали» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8075372	Кронштейн	1
02	9742990	Кронштейн	1
03	M500807	Гайка	4
04	J900801	Болт	3
05	J010820	Болт с шайбой	1
05	J260820 замена: J900820	Болт с шайбой	1
05	J260820 замена: A590108	Болт с шайбой	1
06	A590908	Пружинная шайба	4
08	J900802	Болт	1
11	9800676	Болт	1
12	J952010	Гайка	2
13	M210840	Болт	1
14	A590908	Пружинная шайба	1
16	8073445	Кронштейн	1
18	J900814 замена: J900816	Болт	6
18	J900816	Болт	6
19	A590908	Пружинная шайба	6
20	J020625	Болт с шайбой	2
20	J260625 замена: J900625	Болт с шайбой	2
20	J260625 замена: A590106	Болт с шайбой	2
21	J020630	Болт с шайбой	2
21	J260630 замена: J900630	Болт с шайбой	2
21	J260630 замена: A590106	Болт с шайбой	2
23	4358508	Шланг	1
24	4411522	Шланг	1
25	4415368	Шланг	1
26	4406960	Шланг	1
29	4190253	Зажим	2
31	4190266	Зажим	4
33	J901016	Болт	2
34	J011020	Болт с шайбой	4
34	J271020 замена: J901020	Болт с шайбой	4
34	J271020 замена: J222010	Болт с шайбой	4
35	A590910	Пружинная шайба	2
38	J011080	Болт с шайбой	3
38	J271080 замена: J901080	Болт с шайбой	3
38	J271080 замена: J222010	Болт с шайбой	3
41	4514699	Хомут шланга	4
45	4348034	Защитный кожух	7
46	4055312	Ленточный зажим	8
47	4121859	Ленточный зажим	5
48	J901400	Болт	1
49	J950014	Гайка	1
50	A590914	Пружинная шайба	1
51	A590114	Плоская шайба	2
52	J011030	Болт с шайбой	2
52	J271030 замена: J901030	Болт с шайбой	2
52	J271030 замена: J222010	Болт с шайбой	2
54	4406742	Водяной шланг	1
55	4406743	Водяной шланг	1
57	4363647	Кронштейн	1
64	4376245	Компрессор	1
65	4333460	Конденсатор	1
66	4333461	Бак рекеивер	1
67	4333462	Держатель	1
68	4339727	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
