Дептх индикатор — HITACHI SCX700HD

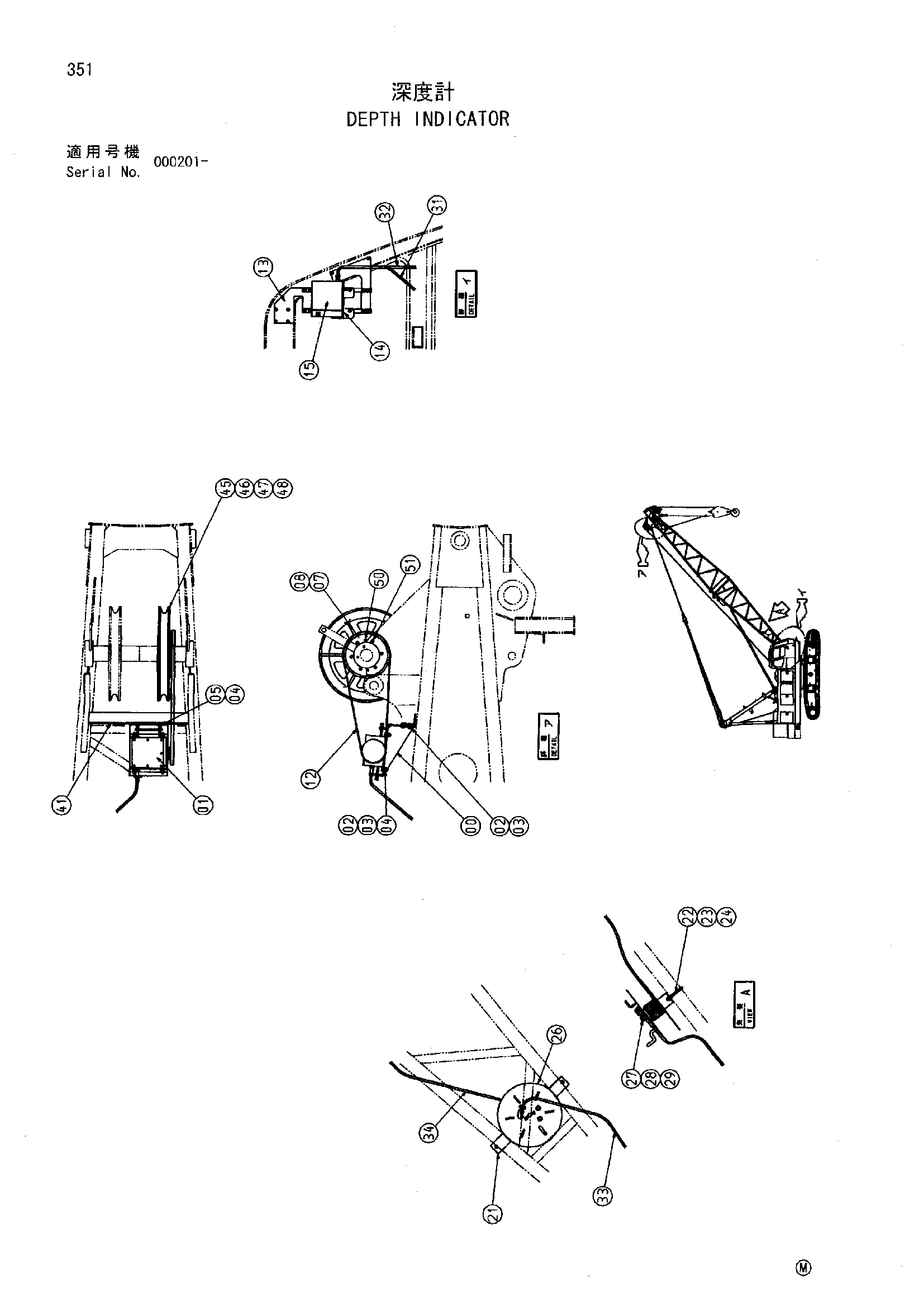

Заводская схема «Дептх индикатор» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061178 | Кронштейн | 1 |
| 01 | 9178547 | Датчик дептх | 1 |
| 02 | J901035 | Болт | 8 |
| 03 | A590110 | Плоская шайба | 12 |
| 04 | J950010 | Гайка | 11 |
| 05 | M261080 | Болт | 3 |
| 07 | 4303789 | Втулка | 1 |
| 08 | 4303982 | Шкив | 1 |
| 12 | 4437446 | Ремень | 1 |
| 13 | 9192137 | Стойка дептх | 1 |
| 14 | J021020 | Болт с шайбой | 2 |
| 14 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 14 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 15 | 4303770 | Дептх | 1 |
| 21 | 8095714 | Кронштейн | 1 |
| 22 | 4366298 | U-образный болт | 2 |
| 23 | A590112 | Плоская шайба | 4 |
| 24 | J950012 | Гайка | 8 |
| 26 | 7007190 | Реел трос | 1 |
| 27 | A590120 | Плоская шайба | 1 |
| 28 | 959500 | Стопорное кольцо | 1 |
| 29 | 487041 | Стопорный палец | 1 |
| 31 | 4419137 | Жгут проводов | 1 |
| 32 | 4419103 | Жгут проводов | 1 |
| 33 | 4419108 | Жгут проводов | 1 |
| 34 | 4438157 | Жгут проводов | 1 |
| 38 | 4055311 | Ленточный зажим | 20 |
| 39 | 4055312 | Ленточный зажим | 20 |
| 41 | 8095716 | Дополнительный стрела | 1 |
| 45 | 3081859 | Канатный блок | 1 |
| 46 | 3091014 | Дополнительный канатный блок | 1 |
| 47 | 4129305 | Шариковый подшипник | 2 |
| 48 | J75481 | Пресс-маслёнка | 1 |
| 50 | J400832 | Установочный штифт | 2 |
| 51 | M340836 | Болт с внутренним шестигранником | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
