Основной рама — HITACHI SCX700HD

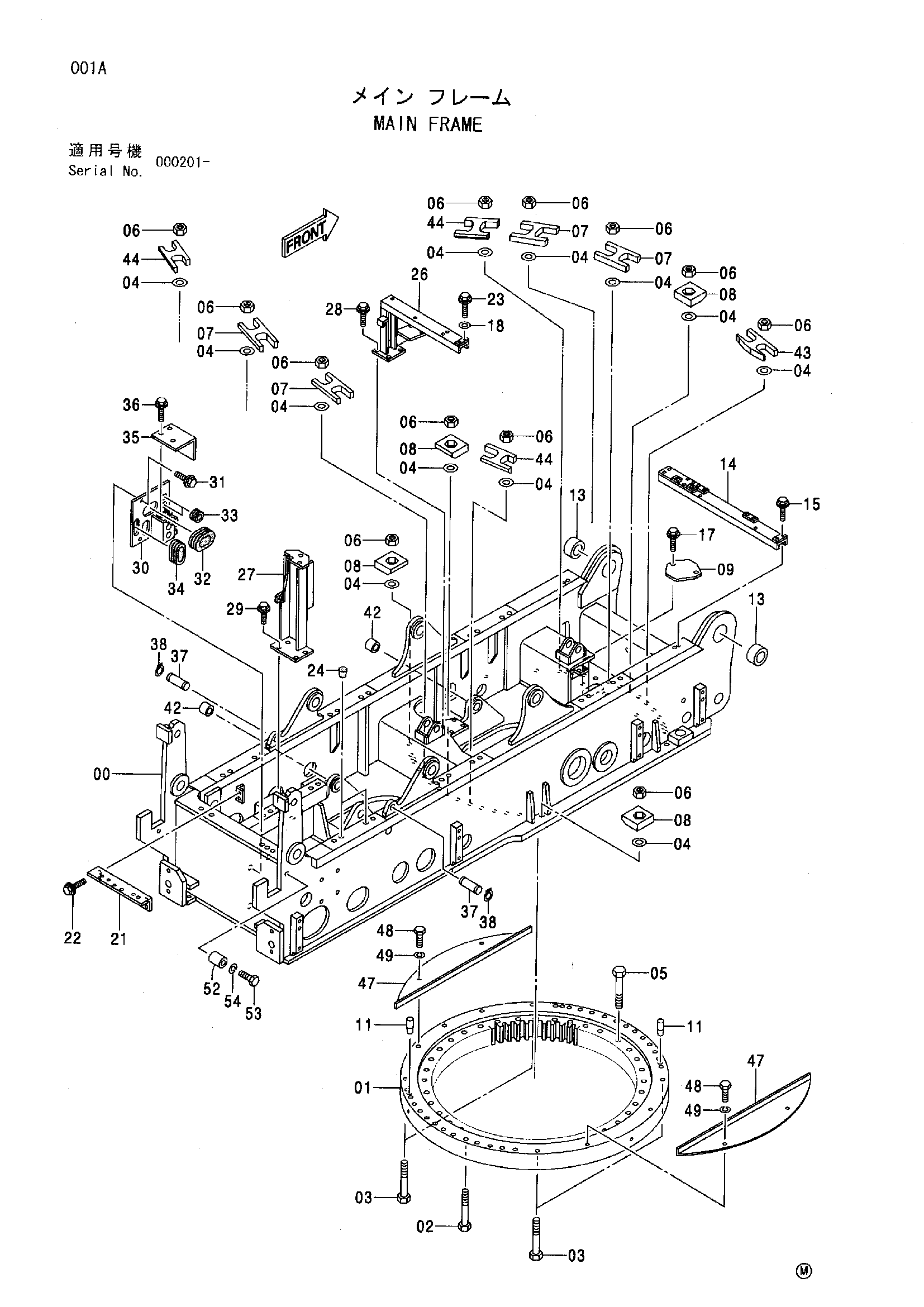

Заводская схема «Основной рама» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006083 | Рама основной | 1 |
| 01 | 6017465 | Подшипник. свингкиркл | 1 |
| 02 | J833621 | Болт | 26 |
| 03 | J833619 | Болт | 4 |
| 04 | J222036 | Шайба | 30 |
| 05 | J833615 | Болт | 36 |
| 06 | J953036 | Гайка | 30 |
| 07 | 4231511 | Ограничитель | 4 |
| 08 | 4339537 | Ограничитель | 6 |
| 09 | 4407122 | Крышка | 1 |
| 11 | 4097431 | Палец | 2 |
| 13 | 4402551 | Втулка | 2 |
| 14 | 8073733 | Кронштейн | 1 |
| 15 | J021280 | Болт с шайбой | 4 |
| 15 | J271280 замена: J901280 | Болт с шайбой | 4 |
| 15 | J271280 замена: J222012 | Болт с шайбой | 4 |
| 17 | J011225 | Болт с шайбой | 2 |
| 17 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 17 | J271225 замена: J222012 | Болт с шайбой | 2 |
| 18 | 449490 | Шайба | 2 |
| 21 | 8073569 | Кронштейн | 1 |
| 22 | J021230 | Болт с шайбой | 4 |
| 22 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 22 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 23 | J011230 | Болт с шайбой | 2 |
| 23 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 23 | J271230 замена: J222012 | Болт с шайбой | 2 |
| 24 | 429135 | Пробка | 2 |
| 26 | 7035858 | Кронштейн | 1 |
| 27 | 7036102 | Кронштейн | 1 |
| 28 | J021230 | Болт с шайбой | 4 |
| 28 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 28 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 29 | J021250 | Болт с шайбой | 4 |
| 29 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 29 | J271250 замена: J222012 | Болт с шайбой | 4 |
| 30 | 8073454 | Кронштейн | 1 |
| 31 | J021230 | Болт с шайбой | 3 |
| 31 | J271230 замена: J901230 | Болт с шайбой | 3 |
| 31 | J271230 замена: J222012 | Болт с шайбой | 3 |
| 32 | 4201751 | Резиновая втулка | 1 |
| 33 | 4203587 | Резиновая втулка | 2 |
| 34 | 4213560 | Резиновая втулка | 1 |
| 35 | 4406999 | Крышка | 1 |
| 36 | J021025 | Болт с шайбой | 3 |
| 36 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 36 | J271025 замена: J222010 | Болт с шайбой | 3 |
| 37 | 4419289 | Палец | 2 |
| 38 | 991345 | Стопорное кольцо | 4 |
| 42 | 4372030 | Втулка | 2 |
| 43 | 4195939 | Ограничитель | 1 |
| 44 | 4231512 | Ограничитель | 7 |
| 47 | 4415351 | Крышка | 2 |
| 48 | J901216 | Болт | 4 |
| 49 | A590912 | Пружинная шайба | 4 |
| 52 | 4418737 | Проставка | 2 |
| 53 | J901670 | Болт | 2 |
| 54 | A590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
