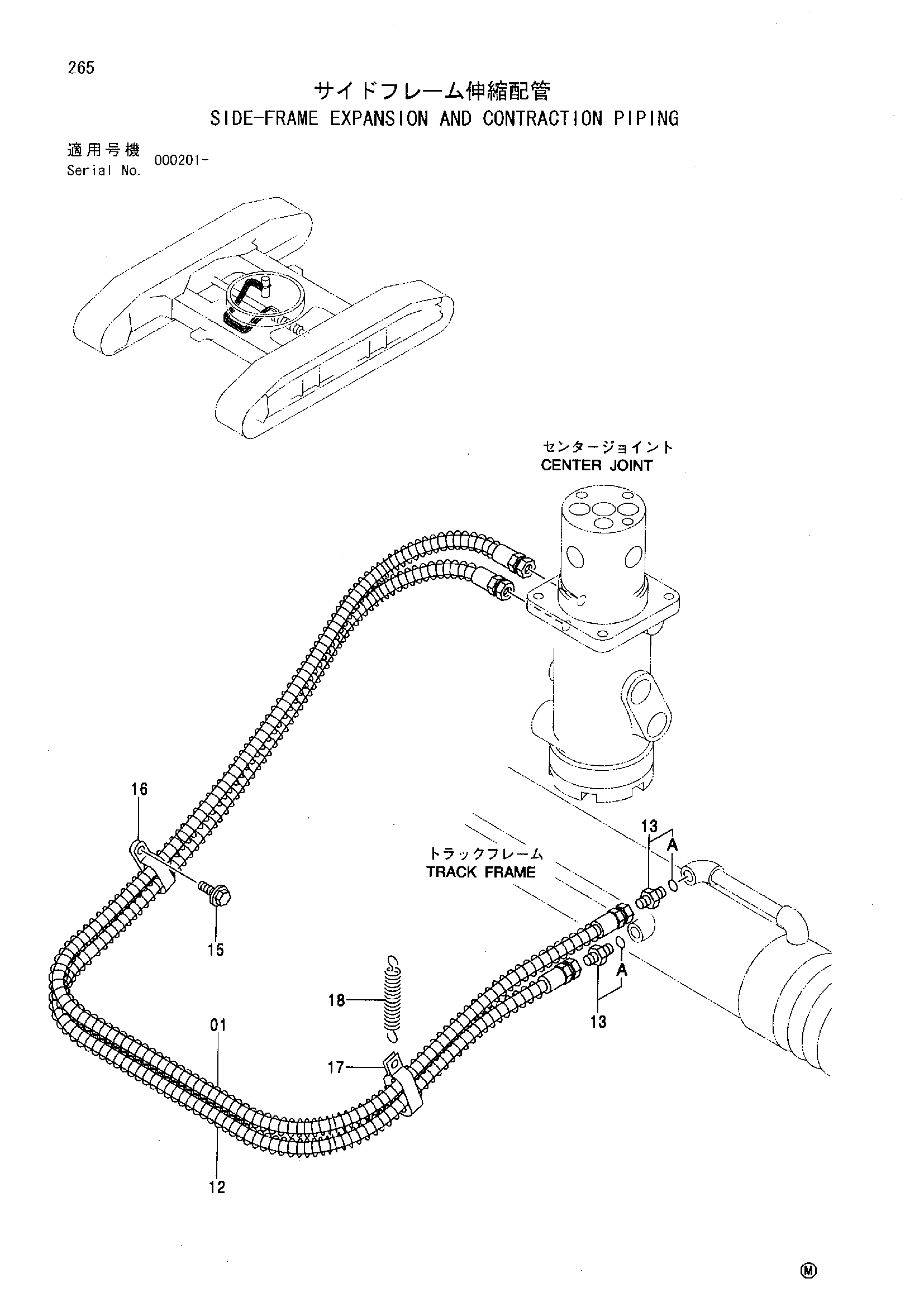

Сиде-фраме експансион и контрактион трубопроводы — HITACHI SCX700HD

Заводская схема «Сиде-фраме експансион и контрактион трубопроводы» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4369491	Шланг	1
12	4369492	Шланг	1
13	4210361	Адаптер	2
13A	4506418	Уплотнительное кольцо	1
15	J011016	Болт с шайбой	1
15	J271016 замена: J901016	Болт с шайбой	1
15	J271016 замена: J222010	Болт с шайбой	1
16	4190265	Зажим	1
17	4081118	Хомут	1
18	423	Пружина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
