Гидрораспределитель трубопроводы (2-2) — HITACHI SCX700HD

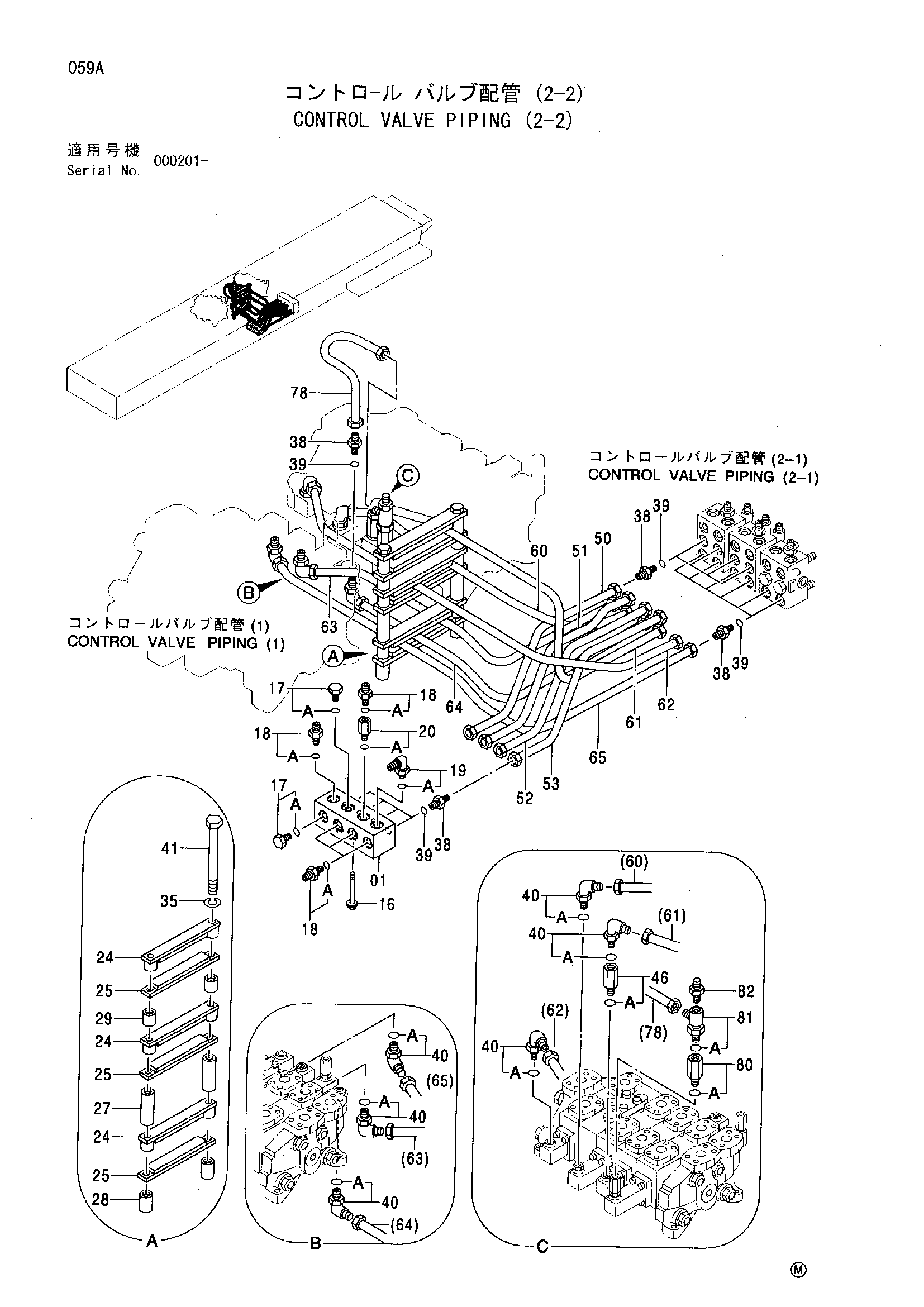

Заводская схема «Гидрораспределитель трубопроводы (2-2)» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3082928 | Коллектор | 1 |
| 16 | J021050 | Болт с шайбой | 2 |
| 16 | J271050 замена: J901050 | Болт с шайбой | 2 |
| 16 | J271050 замена: J222010 | Болт с шайбой | 2 |
| 17 | 4093624 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 5 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4202564 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 9740682 | Хомут | 3 |
| 25 | 9741176 | Хомут | 3 |
| 27 | 4314042 | Проставка | 2 |
| 28 | 4198834 | Проставка | 2 |
| 29 | 4314044 | Проставка | 2 |
| 35 | A590910 | Пружинная шайба | 2 |
| 38 | 4317623 | Штуцер трубки | 15 |
| 39 | 964255 | Уплотнительное кольцо | 15 |
| 40 | 4317622 | Штуцер трубки | 6 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4379607 | Болт | 2 |
| 46 | 4342964 | Переходник | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 3064717 | Трубка | 1 |
| 51 | 3082929 | Трубка | 1 |
| 52 | 3082930 | Трубка | 1 |
| 53 | 3082931 | Трубка | 1 |
| 60 | 3076204 | Трубка | 1 |
| 61 | 3071038 | Трубка | 1 |
| 62 | 3076205 | Трубка | 1 |
| 63 | 3064729 | Трубка | 1 |
| 64 | 3064730 | Трубка | 1 |
| 65 | 3064731 | Трубка | 1 |
| 78 | 4350028 | Трубка | 1 |
| 80 | 4202564 | Адаптер | 1 |
| 80A | 957366 | Уплотнительное кольцо | 1 |
| 81 | 4350029 | Штуцер трубки | 1 |
| 81A | 957366 | Уплотнительное кольцо | 1 |
| 82 | 4346128 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
