Стрела вставка 3M — HITACHI SCX700HD

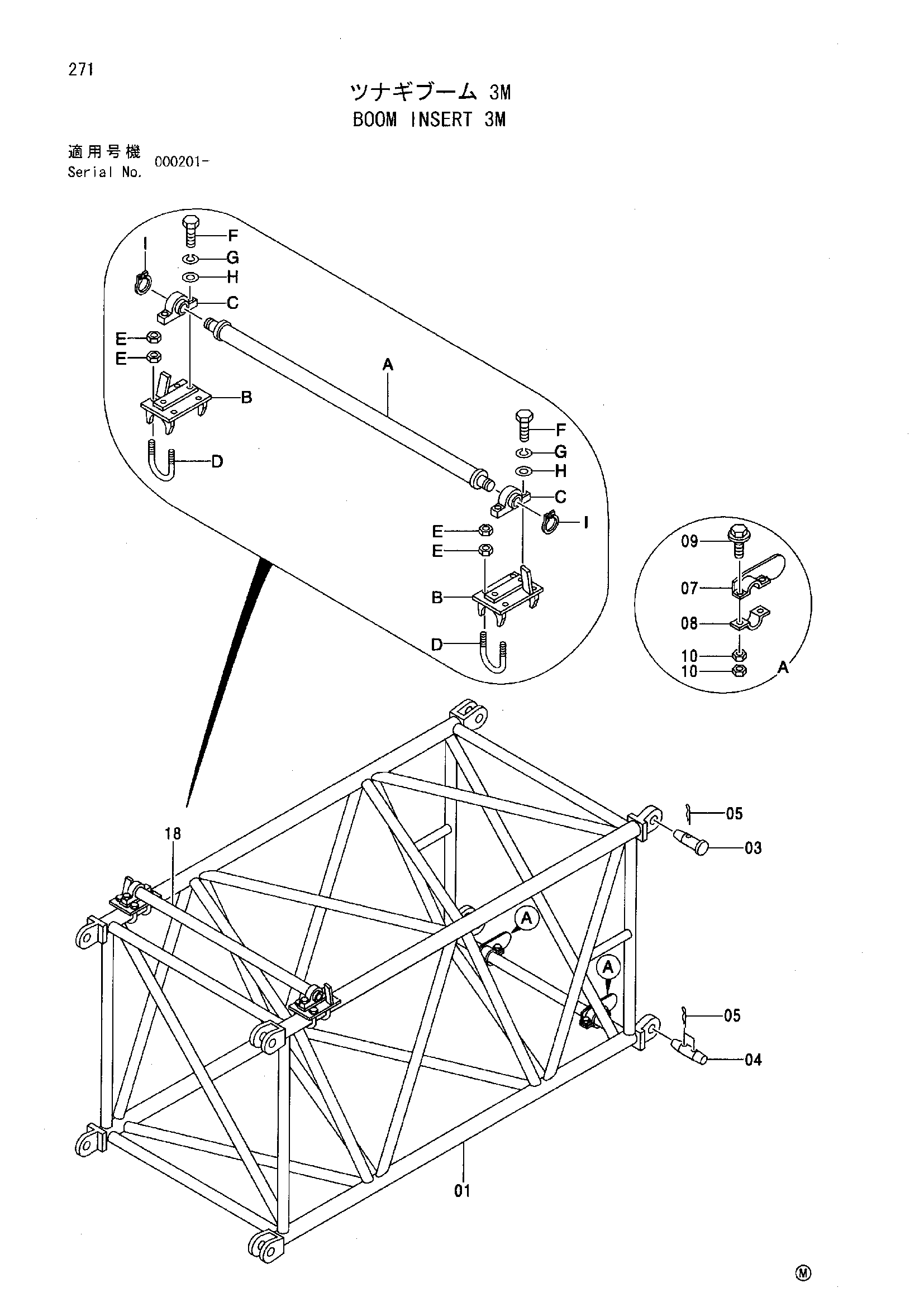

Заводская схема «Стрела вставка 3M» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9152033 | Стрела вставка в сборе | 1 | |
| 01 | 6015133 | Стрела вставка | 1 |
| 03 | 4365916 | Палец | 2 |
| 04 | 4365917 | Палец | 2 |
| 05 | 3002554 | Стопорный палец | 6 |
| 07 | 9723588 | Ограничитель | 2 |
| 08 | 4178182 | Хомут трубки | 2 |
| 09 | J901030 | Болт | 4 |
| 10 | J950010 | Гайка | 8 |
| 18 | 9152837 | Направляющая каток | 1 |
| 18A | 9746919 | Ролик | 1 |
| 18B | 8066540 | Кронштейн | 2 |
| 18C | 4371755 | Подшипник. блок | 2 |
| 18D | 4292474 | U-образный болт | 4 |
| 18E | J950010 | Гайка | 16 |
| 18F | J901440 | Болт | 4 |
| 18G | A590914 | Пружинная шайба | 4 |
| 18H | A590114 | Плоская шайба | 4 |
| 18I | 991342 | Стопорное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
