Трансмиссия (поворот) — HITACHI SCX700HD

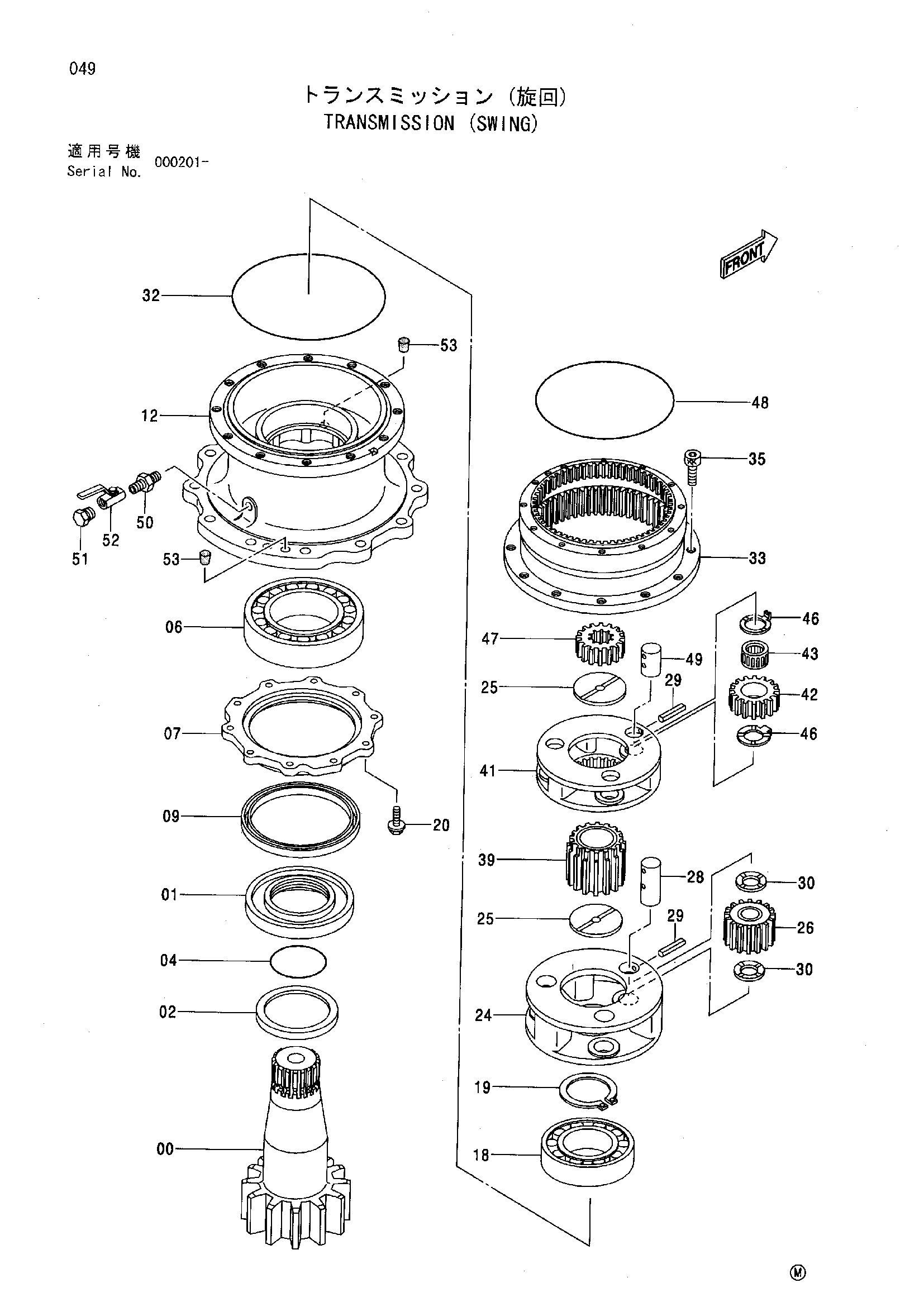

Заводская схема «Трансмиссия (поворот)» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2042499 | Вал проп. | 1 |
| 01 | 4256346 | Втулка | 1 |
| 02 | 4403218 | Втулка | 1 |
| 04 | A811140 | Уплотнительное кольцо | 1 |
| 06 | 4305425 | Подшипник. спх.рол. | 1 |
| 07 | 3060561 | Крышка | 1 |
| 09 | 4253308 | Масляное уплотнение | 1 |
| 12 | 1014810 | Корпус | 1 |
| 18 | 4176247 | Подшипник. спх.рол. | 1 |
| 19 | 991354 | Стопорное кольцо | 1 |
| 20 | J011240 | Болт с шайбой | 10 |
| 20 | J271240 замена: J901240 | Болт с шайбой | 10 |
| 20 | J271240 замена: J222012 | Болт с шайбой | 10 |
| 24 | 1014808 | Водило | 1 |
| 25 | 4194454 | Упорная пластина | 2 |
| 26 | 9734405 | Планетарная шестерня | 3 |
| 28 | 4244694 | Палец | 3 |
| 29 | 986954 | Пружинный штифт | 6 |
| 30 | 4266934 | Упорная пластина | 6 |
| 32 | 4254449 | Уплотнительное кольцо | 1 |
| 33 | 1014811 | Коронная шестерня | 1 |
| 35 | M342056 | Болт с внутренним шестигранником | 12 |
| 39 | 3050683 | Солнечная шестерня | 1 |
| 41 | 1014809 | Водило | 1 |
| 42 | 3050684 | Планетарная шестерня | 3 |
| 43 | 4183818 | Игольчатый подшипник | 3 |
| 46 | 4273336 | Упорная пластина | 6 |
| 47 | 3050685 | Солнечная шестерня | 1 |
| 48 | 4203188 | Уплотнительное кольцо | 1 |
| 49 | 4203533 | Палец | 3 |
| 50 | 94-1703 | Адаптер | 1 |
| 51 | 4509122 | Пробка | 1 |
| 52 | 94-4028 | Кран | 1 |
| 53 | 431578 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
