Барабан радиатор (электрооборудование) — HITACHI SCX700HD

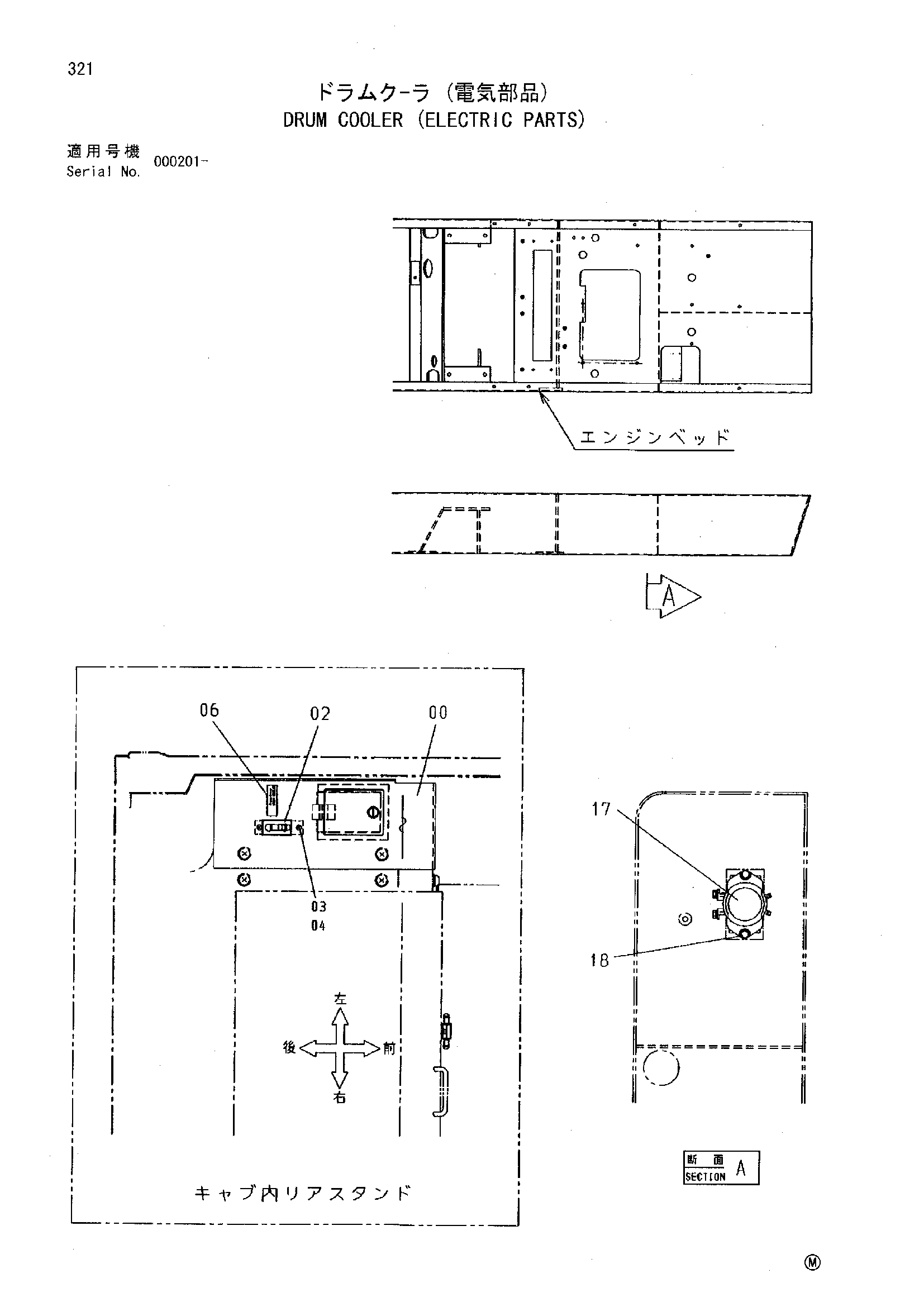

Заводская схема «Барабан радиатор (электрооборудование)» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036588 | Крышка | 1 |
| 02 | 4044949 | Защитный кожух | 1 |
| 03 | J850308 | Винт | 2 |
| 04 | J251003 | Пружинная шайба | 2 |
| 06 | 4345632 | Информационная табличка | 1 |
| 09 | 4422969 | Жгут проводов | 1 |
| 11 | 4190261 | Зажим | 1 |
| 12 | 4190263 | Зажим | 1 |
| 13 | J901016 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 17 | 4031771 | Реле аккумулятор | 1 |
| 18 | J020825 | Болт с шайбой | 2 |
| 18 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 18 | J260825 замена: A590108 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
