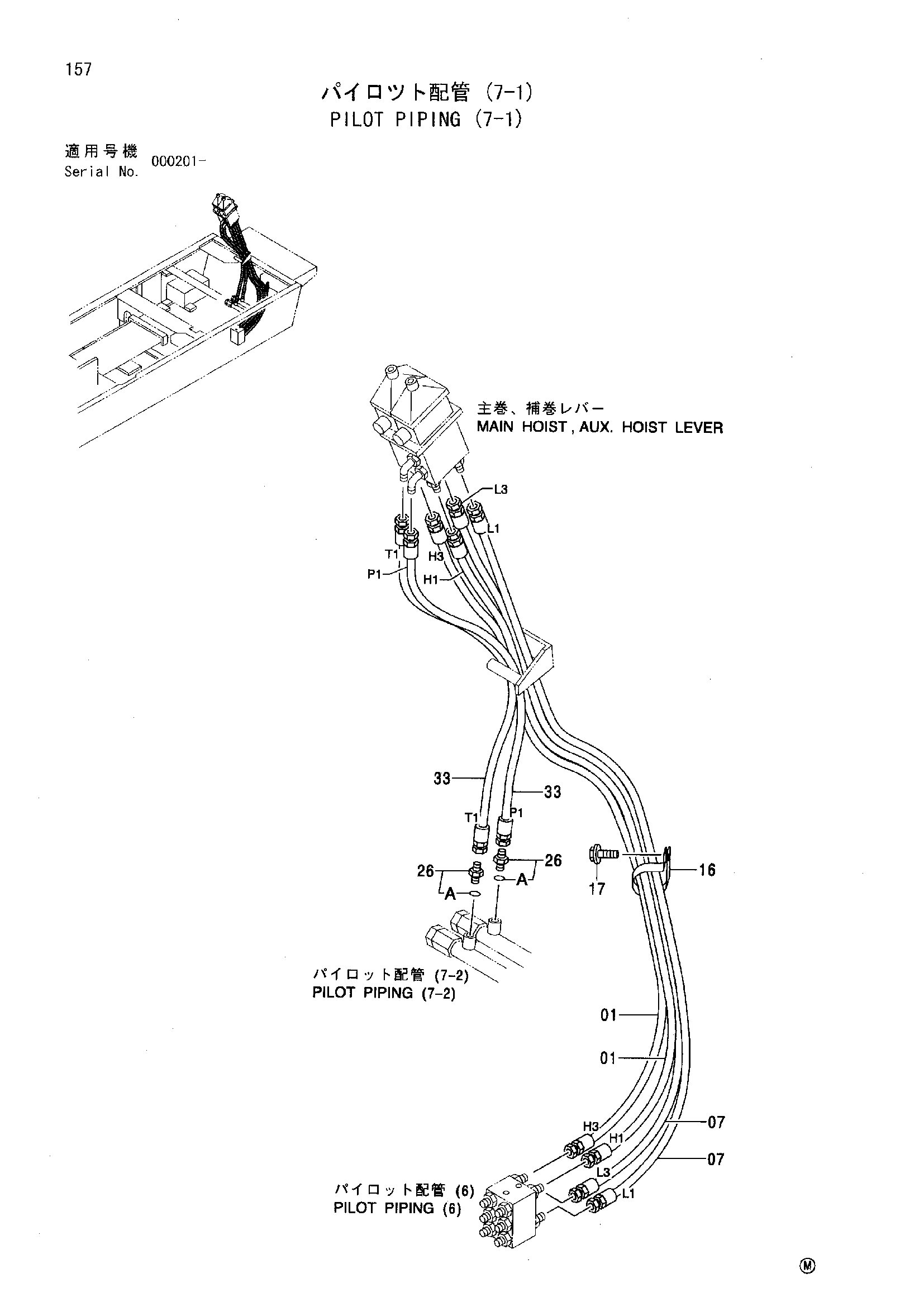

Пилотные гидролинии (7-1) — HITACHI SCX700HD

Заводская схема «Пилотные гидролинии (7-1)» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4319150	Шланг (H1, H3, H5)	2
07	4319151	Шланг (L1, L3, L5)	2
16	4204136	Зажим	1
17	J011020	Болт с шайбой	1
17	J271020 замена: J901020	Болт с шайбой	1
17	J271020 замена: J222010	Болт с шайбой	1
26	4200467	Адаптер	2
26A	957366	Уплотнительное кольцо	1
33	4390648	Шланг (P1, P2, T1, T2)	2

Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
