Крюк 11T (свивел тип) — HITACHI SCX700HD

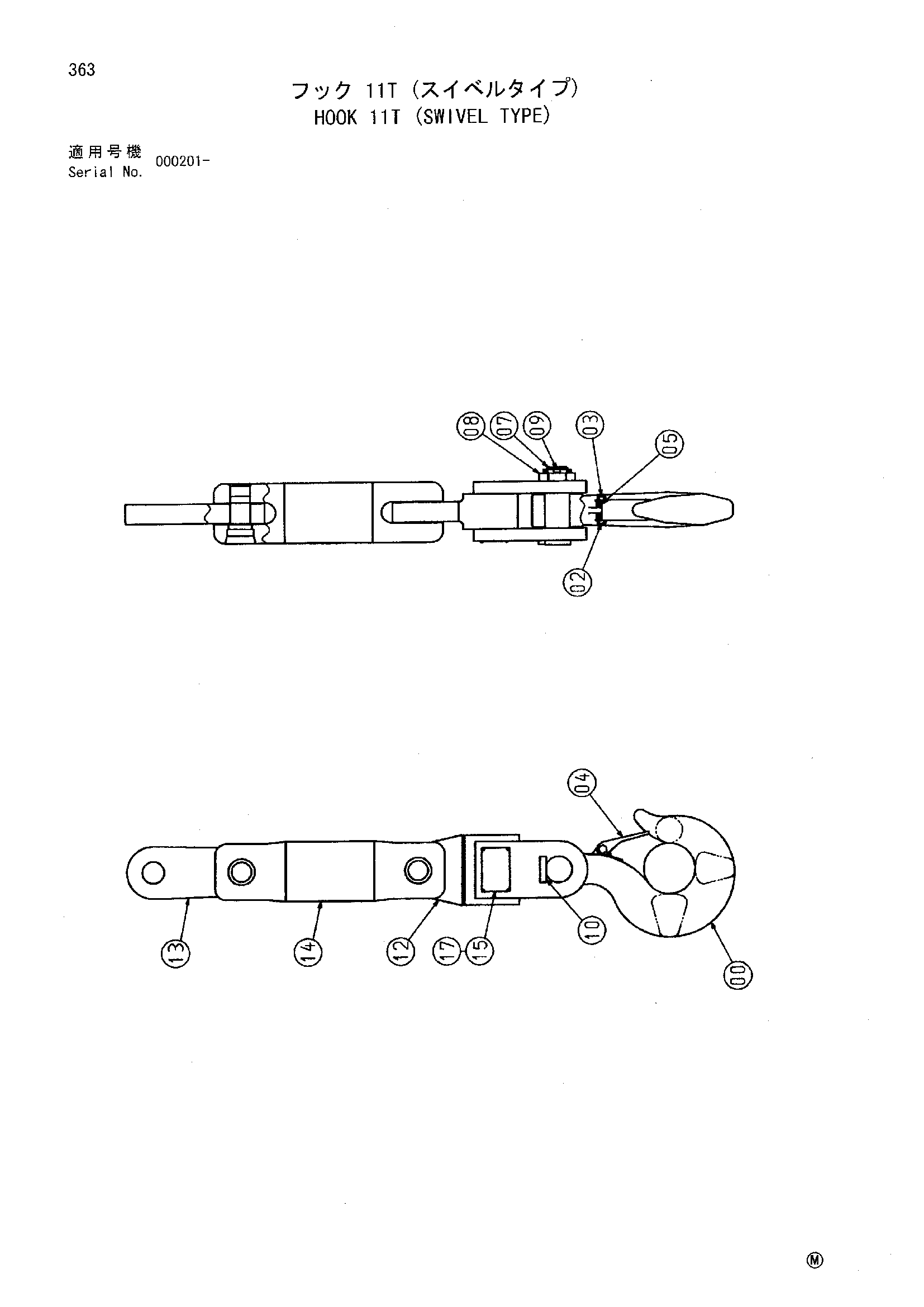

Заводская схема «Крюк 11T (свивел тип)» для HITACHI SCX700HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9211375 | Крюк | 1 | |
| 00 | 8026840 | Крюк | 1 |
| 02 | J901060 | Болт | 1 |
| 03 | M660010 | U-образная гайка | 1 |
| 04 | 4145740 | Кронштейн | 1 |
| 05 | 4145741 | Пружина тосхеон | 1 |
| 07 | 4145742 | Мост | 1 |
| 08 | M544527 | Корончатая гайка | 1 |
| 09 | A768090 | Шплинт | 1 |
| 10 | 4093099 | Пластина | 1 |
| 12 | 8086297 | Тяга | 1 |
| 13 | 4465281 | Тяга | 1 |
| 14 | 4469923 | Соединение свивел | 1 |
| 15 | 4607540 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
