Направляющее колесо [EU] — HITACHI SCX700-C3

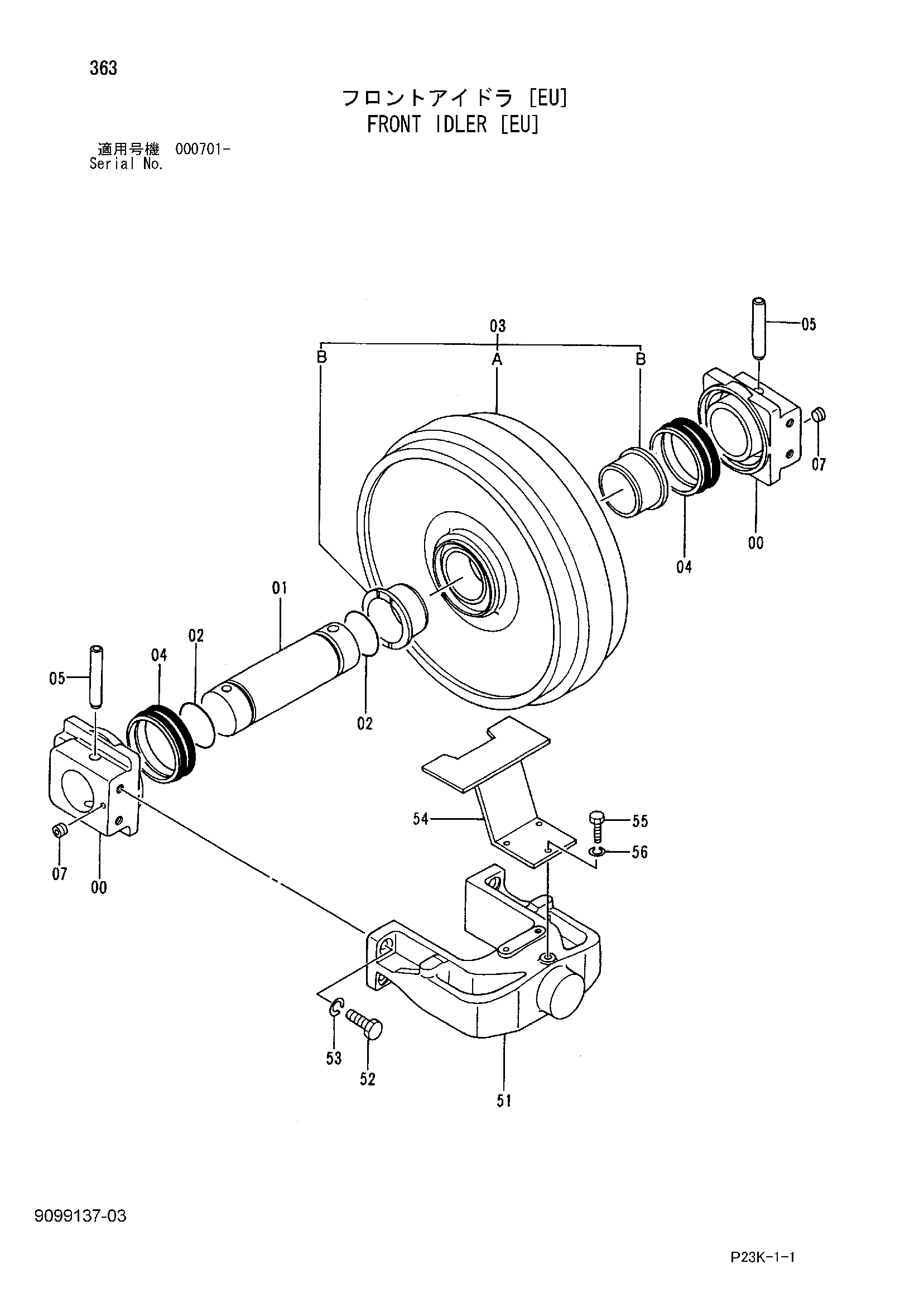

Заводская схема «Направляющее колесо [EU]» для HITACHI SCX700-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Направляющее колесо [EU] HITACHI SCX700-C3](/catalog-drawings/76/76796b4d-4fa1-4a59-b8eb-a512b1a45da1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9099137 | Направляющее колесо в сборе | 2 | |
| 00-07 | 9165848 | Направляющее колесо в сборе | 1 |
| 00 | 1020353 | Подшипник | 2 |
| 01 | 2030997 | Мост | 1 |
| 02 | 4513526 | Уплотнительное кольцо | 2 |
| 03 | 9165600 | Направляющее колесо | 1 |
| 03A | 6016356 | Направляющее колесо | 1 |
| 03B | 3037466 | Втулка | 2 |
| 04 | 4344810 | Комплект уплотнений | 2 |
| 05 | 4153956 | Палец | 2 |
| 07 | 94-2011 | Пробка | 2 |
| 51 | 1015046 | Вилка | 1 |
| 52 | J912060 | Болт | 4 |
| 53 | A590920 | Пружинная шайба | 4 |
| 54 | 7023752 | Защитный кожух | 1 |
| 55 | J901230 | Болт | 3 |
| 56 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX700-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
